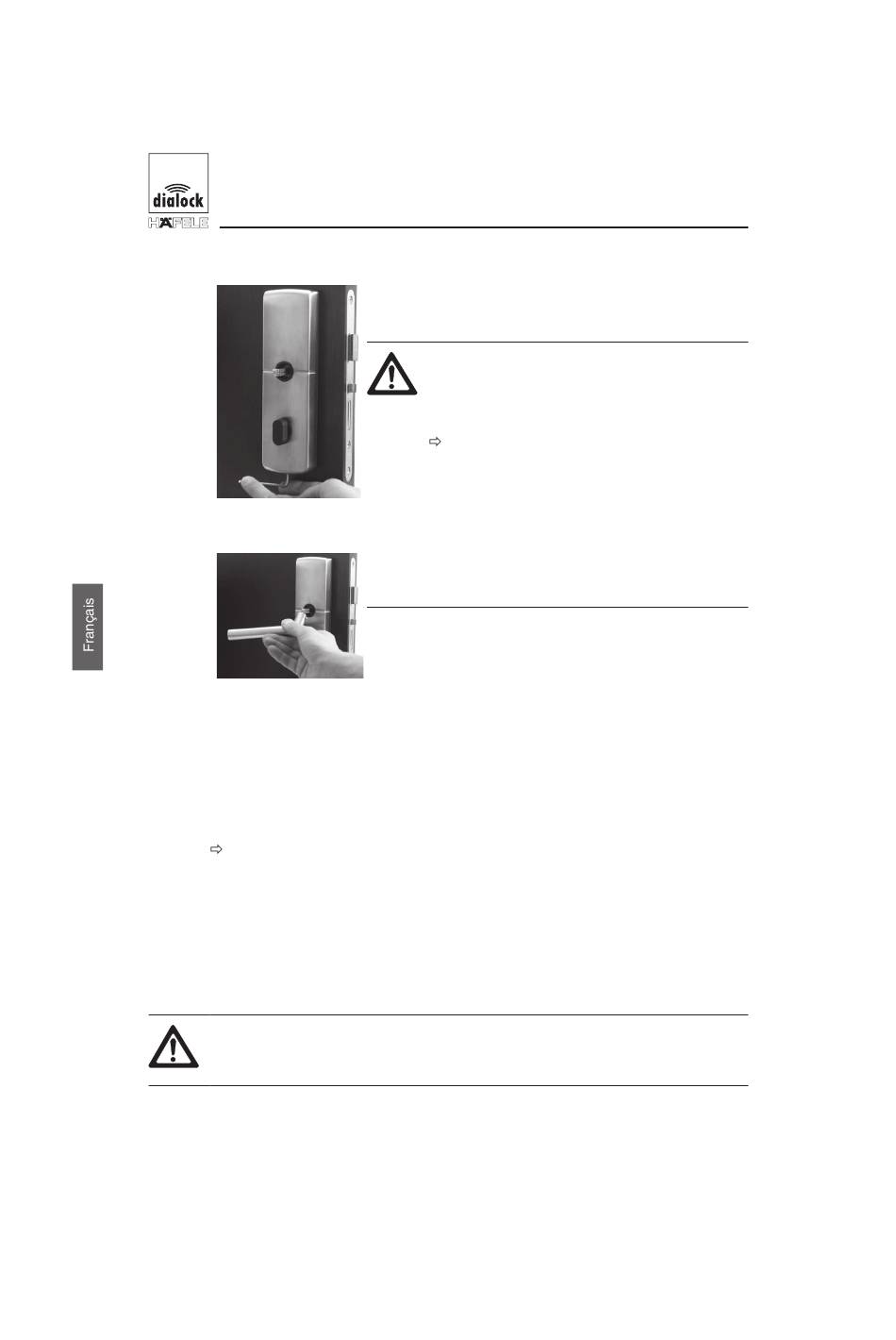

Les modules extérieur et intérieur sont maintenant installés.
Effectuer une vérification mécanique lorsque le montage est terminé.
Appuyer sur la béquille sur le côté intérieur de la porte pour commander la
serrure à mortaiser :
Retrait du pêne dormant (fonction anti-panique), ou pêne demi-tour et
pêne dormant, en fonction de la serrure à mortaiser utilisée.
Appuyer sur la béquille sur le côté extérieur :
Le raccord est en position désaccouplée, c'est-à-dire que le béquille
tourne dans le vide, mais elle doit revenir automatiquement en position de
repos horizontale grâce au ressort de rappel. Si ce n'est pas le cas, vérifier
les différentes phases de montage.
DTSH FH:
Faire signer l'attestation de montage par l'installateur pour documen-
ter le dossier de construction du client.
96
Dialock Terminal de Porte DTSH, DTSH FH - État au : 07.2008 - 732.29.134
10.
Puis serrer la vis.
Utiliser impérativement les vis sans tête
originales, livrées dans le sachet de peti-
tes pièces.
Le cas échéant, retirer d'autres vis sans
tête de la béquille partie femelle.
Avec le terminal DTSH FH, n'utiliser
que les béquilles comprises dans la
fourniture. Sur le modèle FH, le sachet
de petites pièces ne contient aucune vis
sans tête. Les vis utilisées sont celles de
la béquille.
11.
Placer les béquilles intérieure et extérieure sur
le carré correspondant et visser les vis sans
tête avec la clé pour vis six pans creux (3 mm).
Instructions de montage
