Montage
L'eau de condensation se déposant sur des composants froids peut
endommager le terminal de porte Dialock DTSH.
Assurez-vous que tous les composants sont à température ambiante !
Le montage décrit par la suite est effectué sur une porte en bois.
Pour le montage du terminal de porte Dialock DTSH, respecter l'ordre sui-
vant des opérations :
A.
Mise en place de la serrure à mortaiser
B.
Percer les trous pour les vis de fixation et pour le câble de
jonction
C.
Démonter, nettoyer et remettre en place la serrure à
mortaiser
D.
Mise en place du demi-cylindre profil européen
E.
Réglage du module extérieur sur la béquille orientée à
droite / à gauche
F.
Fixation du carré intérieur
G.
Montage du module extérieur du terminal de porte Dialock
H.
Montage du module intérieur du terminal de porte Dialock

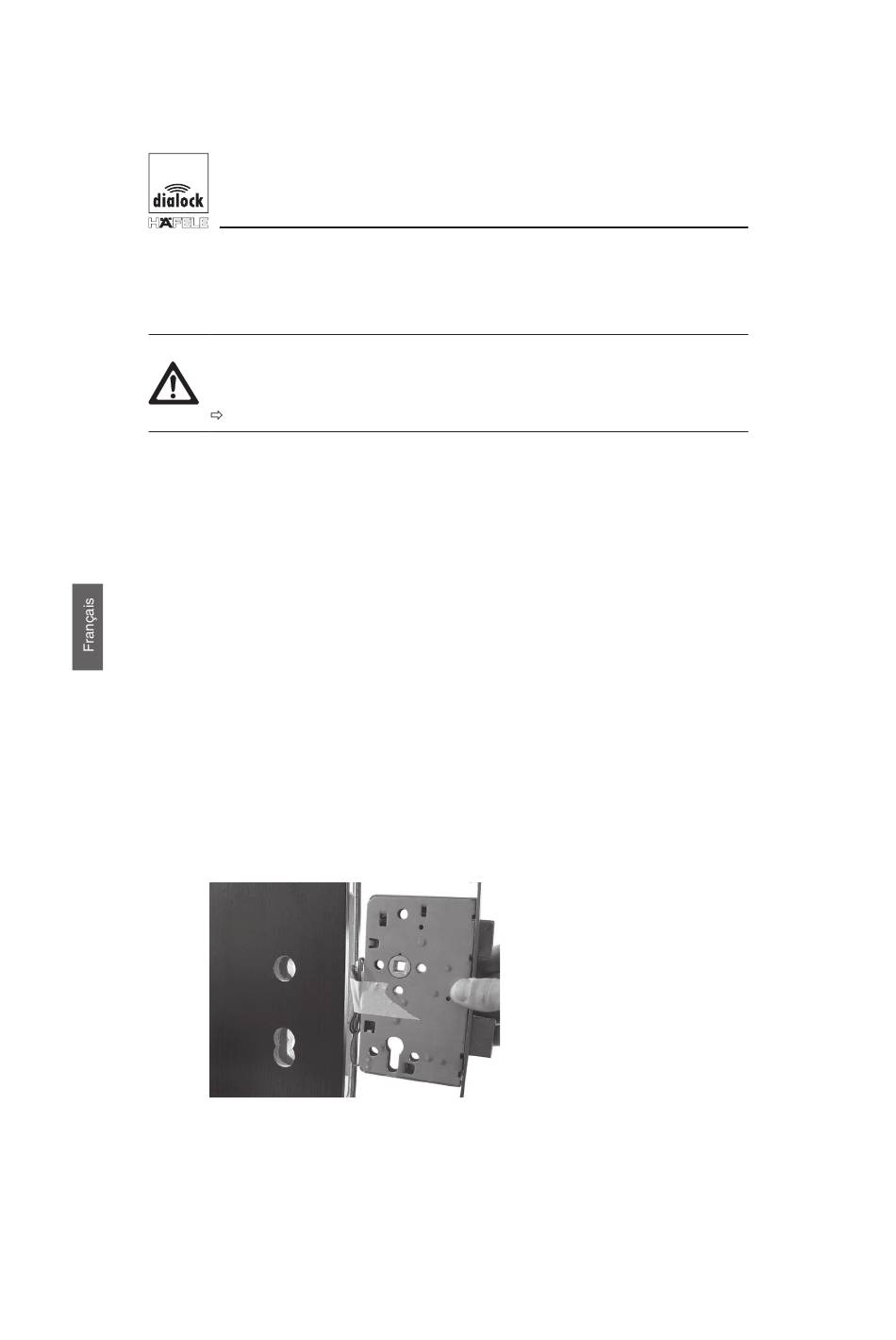

Fig. 8
80
Dialock Terminal de Porte DTSH, DTSH FH - État au : 07.2008 - 732.29.134
Instructions de montage
Page 81
Page 82
Page 87
Page 88
Page 90
Page 91
Page 92
Page 94
En cas d'enregistrement de
l'ouverture d'urgence, fixer
le câble de jonction comme
indiqué sur la photo pendant
la phase de perçage.
