INSTALLATION
1. Retirer les deux vis autotaraudeuses à partir du haut de l'arrière de l'appareil.
2. Placer le déflecteur de chaleur de manière à ce que la partie inclinée du déflecteur se trouve à
l'avant de l'appareil. Fixer le déflecteur de chaleur au dos de l'appareil à l'aide des deux vis
ayant été retirées précédemment.
3. Si l'installation a été effectuée correctement, la partie incliné du déflecteur de chaleur sera au-
dessus de l'ouverture du conduit de fumée afin de rediriger la chaleur. Le déflecteur de chaleur
NE DOIT PAS recouvrir l'ouverture du conduit de fumée et nuire à la combustion ce que
risquerait de générer des gaz dangereux.
Pour éviter les dégâts aux matériels et (ou) les blessures aux personnes, ne pas incliner l'appareil
sur deux de ses pieds ou de ses roulettes, et ne pas le tirer par sa plaque anti-éclaboussure.
1.4. INSTALLATION DES PIEDS OU DES ROULETTES ET MISE À L'HORIZONTALE
Votre appareil est livré tout monté, à l'exception possible des pieds (ou des roulettes). L'appareil doit
obligatoirement être installé sur des pieds ou des roulettes ; il ne peut pas être installé tel quel. Une
installation sans pieds ou roulettes diminuerait considérablement sa capacité de ventilation. Les pieds
ou les roulettes doivent obligatoirement être installées avant le raccordement de l'appareil à
l'alimentation électrique. Les pieds assurent la hauteur nécessaire pour respecter les obligations
sanitaires, ainsi qu'une fourniture adéquate d'air au circuit de combustion. Procéder comme suit.
Cet appareil doit obligatoirement être installé avec les pieds ou les
Outillage nécessaire : clé plate et douille de 7/16 po (12 mm), et pince multiprise de grande
dimension.
1. Poser l'appareil sur sa face arrière, en veillant à ne pas endommager la plaque anti-
éclaboussure en tirant dessus. Protéger l'appareil avec du carton ou du tissu avant de le poser.
2. Fixer chaque pied ou roulette à l'aide des boulons fournis. Chaque pied ou roulette nécessite
quatre vis de 0,25-20 x 5/8 pouce et quatre écrous. S'assurer que tous les boulons sont bien
serrés.
3. Monter les vis à partir de l'intérieur de l'appareil, avec les écrous à l'extérieur (en-dessous). Les
écrous étant munis de rondelles-frein, l'emploi de rondelles-frein séparées n'est pas nécessaire.

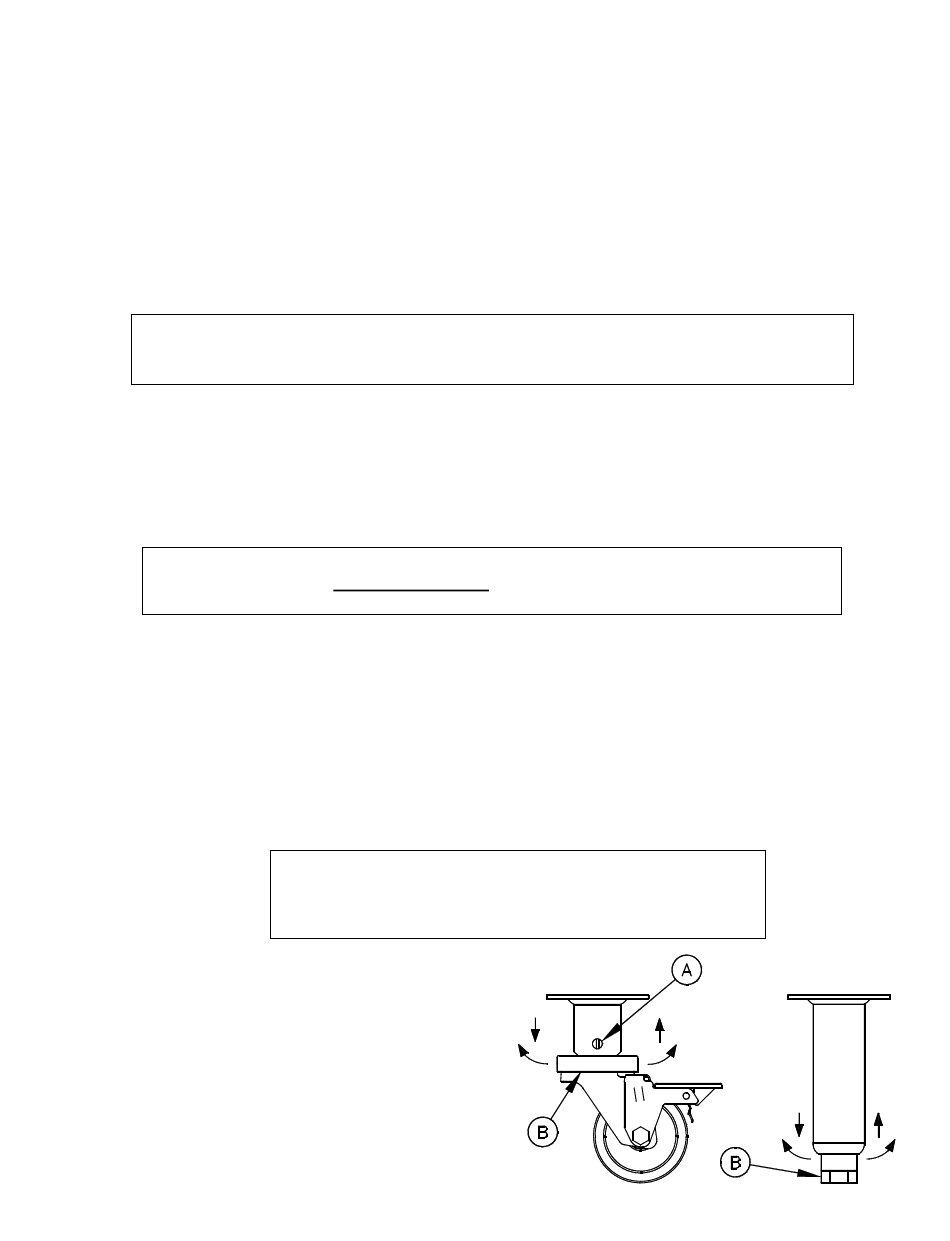

4. Une fois les quatre pieds ou roulettes fixés
en place, remettre l'appareil en position
verticale, en veillant à ne pas faire reposer
un trop grand poids sur un seul pied. Régler
la hauteur et l'horizontalité de l'appareil en
actionnant les systèmes de réglage (B) à
l'aide de la pince multiprise. Dans le cas de
roulettes, desserrer les 2 vis (A) avant le
réglage, et les resserrer une fois l'appareil
horizontal et à la bonne hauteur.
8
ATTENTION
AVERTISSEMENT
roulettes fournies par le fabricant.
AVERTISSEMENT
NE PAS installer les pieds ou les roulettes, et ne pas régler la
position de l'appareil pendant son fonctionnement ou s'il contient
des liquides chauds. Il existe un risque de blessures graves.
L20-378-FR rev. 3 (1/13)
