Installation Du DigiSender® XDHDMI

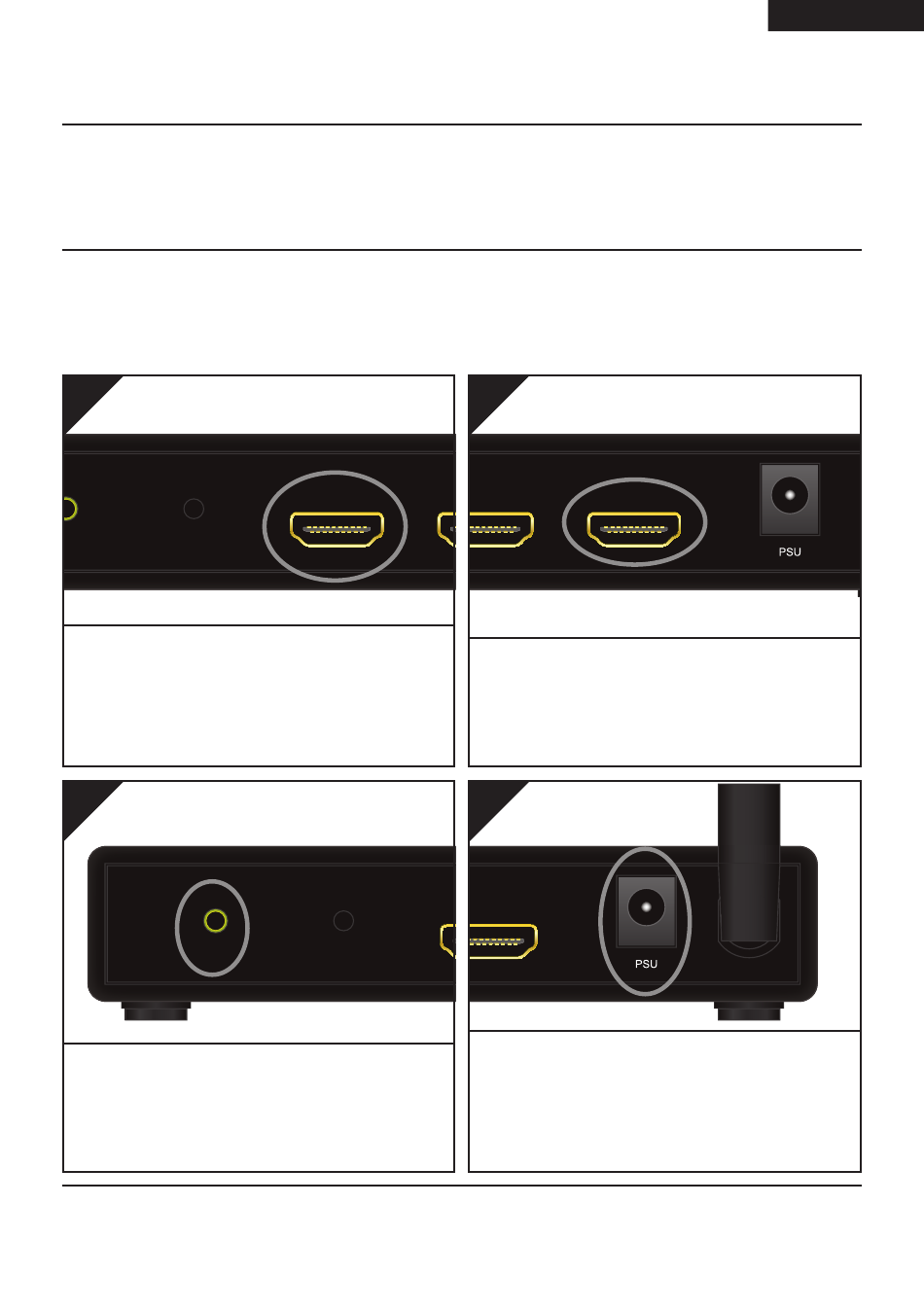

Étape 2 - Installation de l'émetteur
L'émetteur envoie les signaux audio et vidéo transmis par un équipement source auquel il est con-
necté (le décodeur satellite, par exemple) au récepteur, situé dans une autre pièce.
1.
PAIR
IR IR
Identifiez le câble HDMI qui relie votre décodeur
satellite ou décodeur câble à votre télévision. Dé-
branchez le câble HDMI de l'arrière de la télévision,
puis branchez-le sur la prise « HDMI IN » à l'arrière
de l'émetteur DigiSender®.
3.
PAIR
IR IR
Branchez ensuite l'émetteur infrarouge sur la prise
intitulée « IR », située à l'arrière de l'émetteur.
Consultez la page 30 pour en savoir davantage sur
l'installation du IR Systeme Technik™.
S'il vous plaît lire attentivement les instructions avant l'installation
2.
PAIR
HDMI IN HDMI OUT HDMI IN
Branchez l'un des câbles HDMI fournis à la prise «
HDMI OUT » à l'arrière de l'émetteur DigiSender® et
à l'entrée HDMI de votre télévision.
4.
PAIR
HDMI IN HDMI OUT HDMI IN
Reliez l'une des extrémités de l'unité d'alimentation
à la prise « PSU » à l'arrière de l'émetteur et l'autre
à la prise secteur. Le voyant d'alimentation devi-
ent rouge pour indiquer que l'appareil est en mode
veille.
HDMI OUT
ANT
HDMI OUT
ANT
FRANCAIS (FR)
ANT
ANT
Page 29
