Manuels Connexes pour ACV POWER-PIPE GO R4-36 Trio
Sommaire des Matières pour ACV POWER-PIPE GO R4-36 Trio

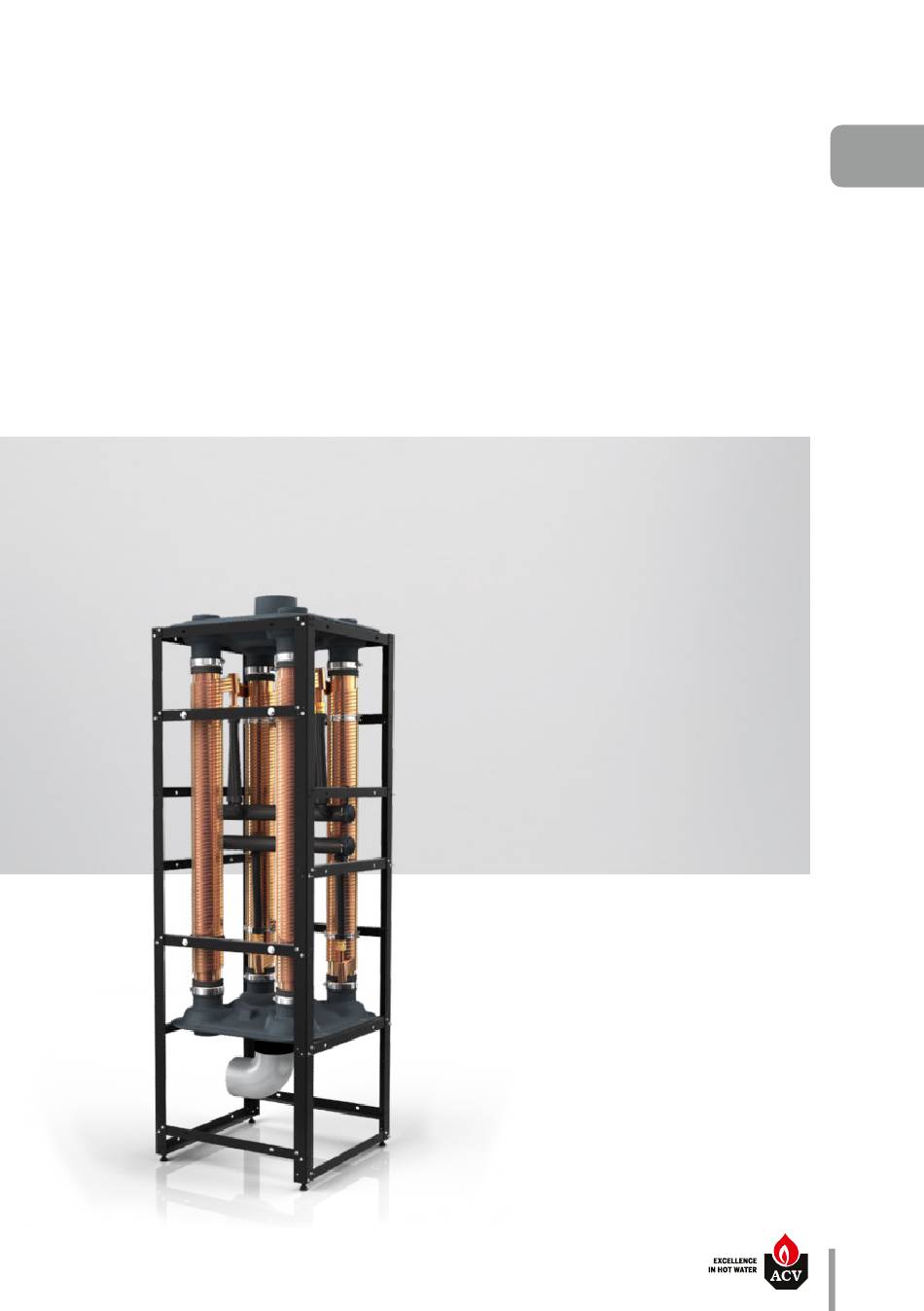

- Page 1 NOTICE D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN Pour l'utilisateur et l'installateur POWER-PIPE GO Récupérateur de Calories sur eaux grises POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES RECOMMANDATIONS GÉNÉRALES ............3 Remarques ................................... 3 Transport et stockage ............................4 Déballage et reserves ............................4 Plaque signalétique .............................. 5 DESCRIPTION DE L'APPAREIL ..............6 Modèles - TRIO/QUATTRO R4-36 / R4-48 / C4-72 ..................6 Description du fonctionnement ....................... -
Page 3: Recommandations Générales
à jour sur le site Internet www.acv.com • Le code d'article et le numéro de série du produit sont repris sur sa plaque signalétique et doivent être transmis à ACV dans le cas d'un appel en garantie. A défaut, l'appel en garantie sera réputé nul. •... -
Page 4: Transport Et Stockage
RECOMMANDATIONS GÉNÉRALES TRANSPORT ET STOCKAGE - Stocker dans un local fermé à une température supérieure à 0°C (risques de gel). - Ne pas gerber. - Humidité relative de stockage comprise entre 5% et 95%. DÉBALLAGE ET RESERVES Réception En présence du transporteur, contrôler soigneusement l’aspect général des embal- lages et des appareils. -
Page 5: Plaque Signalétique
INFORMATIONS PRODUIT PLAQUE SIGNALÉTIQUE Le produit est repéré par une plaque signalétique indiquant le modèle et le numéro de série. Ces indications sont indispensables pour toute demande de renseignements et pour la fourniture des pièces détachées. Cette plaque se situe sur 2 cornière verticales de la structure. POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B... -
Page 6: Description De L'appareil
DESCRIPTION DE L'APPAREIL MODÈLES - TRIO/QUATTRO R4-36 / R4-48 / C4-72 Le POWER-PIPE GO est un ensemble monobloc conçu autour d'échangeurs cuivre. Il est destiné à récupérer les calories rejetées dans les eaux grises d’un bâtiment résidentiel ou tertiaire. La gamme se compose de 6 modèles. On retrouve 3 tailles de produit différentes en version TRIO ou QUATTRO. -
Page 7: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES DIMENSIONS ET CARACTÉRISTIQUES PRINCIPALES R4-36 R4-36 R4-48 R4-48 C4-72 C4-72 Modèle TRIO QUATTRO TRIO QUATTRO TRIO QUATTRO 1855 1855 2160 2160 2770 2770 1225 1225 1225 1225 1225 1225 1060 1060 1345 1345 1935 1935 Diamètre arrivée 160-M 160-M 160-M... -
Page 8: Limites De Fonctionnement
CARACTÉRISTIQUES TECHNIQUES Limites de fonctionnement R4-36 R4-48 C4-72 Modèle Température max (en pic) °C Température max (en continu) °C Pression max coté sanitaire Pression max coté Eaux grises Pertes de charge sanitaire à 8 L/min par échangeur Efficacité nominale à 8 L/min par échangeur (Justifiée titre V) Pertes de charges Courbe de la perte de charge en fonction du débit 75,00... - Page 9 CARACTÉRISTIQUES TECHNIQUES Schémathèque Le schéma suivant ainsi que ceux fournis en annexe sont des schémas hydrauliques de principe. Il est de la responsabilité de l'installateur de respecter les réglementations et directives techniques concernant la mise en place des équipements. Schéma HeatMaster TC + Power-Pipe GO D'autres schémas de principes sont disponibles en annexe page 20 POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
-
Page 10: Consignes De Sécurité Pour L'installation
INSTALLATION INSTALLATION CONSIGNES DE SÉCURITÉ POUR L'INSTALLATION Remarques à caractère général • Les raccordements (hydrauliques) doivent être effectués en conformité avec les normes et réglementations en vigueur. Recommandations essentielles au bon fonctionnement de l'appareil • Le récupérateur de calories sur eaux grises doit être installé dans un local sec et protégé... -
Page 11: Contenu De La Livraison
INSTALLATION CONTENU DE LA LIVRAISON Colis • Un récupérateur de calories sur eaux grises • Une notice d'installation et d'utilisation • Un Coude PVC Ø160 - MF • Deux Manchons EPDM pour raccord eaux grises Ø160 OUTILS NÉCESSAIRES POUR L'INSTALLATION DÉBALLAGE ET PLACEMENT Il est important de rappeler qu'il faut apporter une attention particulière au relevage et au dépla- cement du produit du fait de son poids et de son centre de gravité. - Page 12 INSTALLATION Une fois le produit en place, il est impératif de contrôler la parfaite verticalité du produit pour une efficacité optimale A l'aide d'un niveau à bulle, contrôler d'abord la structure puis l'ensemble des échangeurs comme ci-dessous : Vérifier que la structure est droite. En cas de besoin, régler les pieds comme indiqué...
- Page 13 INSTALLATION La verticalité de chaque échangeur est réglée en usine, néanmoins nous vous conseillons de contrôler ce réglage une fois le produit installé. En cas de besoin, régler les colliers de supportage des power pipes, après avoir desserré les manchons EPDM. Ne pas oublier de resserrer les manchons après le réglage.
-
Page 14: Raccordement
INSTALLATION RACCORDEMENT Recommandations essentielles à la sécurité • Se reporter aux consignes de sécurité relatives à l'installation. Le non-respect de ces consignes peut endommager l'installation, voire occasionner des blessures graves ou mortelles. Remarques à caractère général • Dans certains pays les kits sanitaires doivent être soumis à agrément. •... - Page 15 INSTALLATION RACCORDEMENT AU CIRCUIT EAUX GRISES Prevoir un bypass sur le circuit eaux grises afin de faciliter la maintenance Il est recommandé de mettre la vanne By-pass de l'eau grise le plus haut possible pour éviter un volume trop important d'eau. Une vanne de type papillon est conseillée.
-
Page 16: Installation Du Kit Accessoire Cascade
INSTALLATION INSTALLATION DU KIT ACCESSOIRE CASCADE Le Té de raccordement doit avoir une orientation horizontale afin d'assurer au mieux la réparti- tion des eaux sur les 2 modules. Un tube en Ø160 est fournit dans le kit accessoire . Il est a couper par vos soins selon l’implan- tation de vos modules. -
Page 17: Remplissage
INSTALLATION REMPLISSAGE Mettre en eau progressivement le collecteur eau froide en évitant les coups de bélier. Contrôler l'étanchéité de tous les éléments. MAINTENANCE Faire couler de l'eau côté eaux grises afin de vous assurer de l'étanchéité de chaque raccord. NETTOYAGE DU CIRCUIT EAUX GRISES MAINTENANCE Une maintenance préventive est conseillée afin d’assurer l’efficacité... -
Page 18: Raccordement
MAINTENANCE Code SAV Receveur haut 06017720 Receveur bas 06017730 Power Pipe R4-36 06017740 Power Pipe R4-48 06017750 Power Pipe C4-72 06017760 Bouchon de vidange de Power Pipe 06017770 Collecteur eau sanitaire 06017780 Flexible coté EF 06017790 Flexible coté EC (+calorifuge) 06004170 Pied réglable 06017800... - Page 19 MAINTENANCE Uniquement sur Power Pipe TRIO Kit Cascade POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
-
Page 20: Annexe
ANNEXE SCHÉMATÈQUE COMPLÉMENTAIRE Schéma HeatMaster TC + Ballon préparateur ECS HR i + Power-Pipe GO ’ ’ Schéma PAC CO2 Haute température + 2 ballons ECS + Power-Pipe GO ’ ’ POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B... - Page 21 ANNEXE Schéma échangeur à plaques ECS instantanée + 1 ballon primaire + Power-Pipe GO Dans le cas d'une production ECS instantanée, assurez vous de la pression disponible en sortie ’ de production ECS afin d’assurer la distribution en tout point de soutirage. En effet les pertes de ’...
- Page 22 ANNEXE Schéma HeatMaster TC + ballon préparateur ECS HR i + Power-Pipe GO ’ ’ Schéma ballon préparateur ECS HR i + Power-Pipe GO ’ ’ POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
- Page 23 ANNEXE Schéma ballon préparateur ECS + Power-Pipe GO ’ Schéma producteur d'ECS en semi instantané + ballon de stockage ECS + Power-Pipe GO ’ ’ ’ POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
- Page 24 ANNEXE Schéma producteur d'ECS en semi accumulé + ballon de stockage ECS + Power-Pipe GO ’ ’ Schéma accumulateur ECS gaz+ Power-Pipe GO POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
- Page 25 NOTES POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
- Page 26 NOTES POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
- Page 27 NOTES POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
- Page 28 SERVICE D'ASSISTANCE TECHNIQUE A LA CLIENTÈLE POUR LA FRANCE MÉTROPOLITAINE TEL : +33 4 72 47 05 19 HTTPS:/ /WWW.ACV.COM/FRANCE/CUSTOMER POWER-PIPE GO TRIO/QUATTRO: 00U06602790-B...
