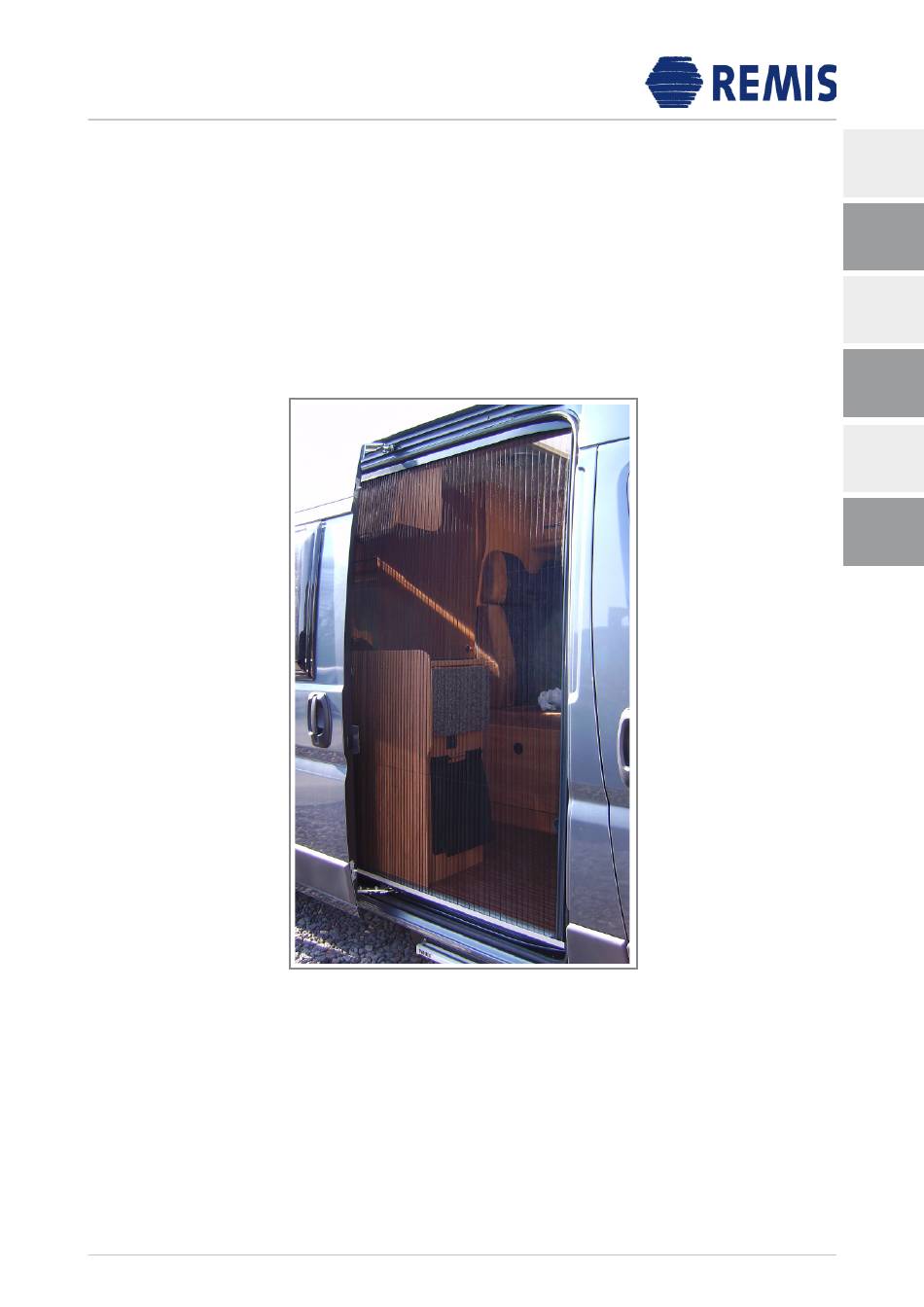

- Page 1 REMIcare Van US/GB Insektenschutztür für den Kastenwagen Insect protection door for the box wagon Porte moustiquaire pour camionnette Montageanleitung Assembly instructions Notice de montage 1/17...
- Page 12 A. Renseignements sur le montage Étape 1: (Vérifi er l’intégralité de la livraison) A1+A2: Contenu: 1x caisson pré-monté avec rail de guidage en haut et profi lé de sol (voir A1) 1x obturateur 1x cornière de fi xation pré-montée 2x vis à tête cylindrique M8x25 (DIN 6912-8.8) 2x vis à...
- Page 13 A5+A6: Insérez la cornière de fi xation selon le schéma A5 dans l’encoche prévue à cet effet avant de visser les angles du cadre avec le rail. Veillez ici à ce que la brosse se trouve dans l’encoche de brosse de l’angle du cadre et à ce que cordon soit conduit sur l’about (voir schéma A6).
- Page 14 A11: Puis positionnez maintenant le caisson dans la zone indi- quée sur le profi lé d’étanchéité de la porte. Veillez ici à ce que l’obturateur ne glisse pas hors de l’encoche du caisson. Contrôler la position en hauteur du caisson. Le montant du rail de sol doit être posé...
- Page 15 A15: Fermez la porte moustiquaire et marquez la position de la calotte d’extrémité du rail de guidage supérieur en résul- tant. Veillez à ce que le rail de guidage soit parallèle au joint de porte. A16: Placez la porte moustiquaire de nouveau en position de pause et serrez le rail de guidage supérieur sur la position marquée avec les vis à...
- Page 16 Étape 5: (Réglage de la tension du cordon si nécessaire) A20+A21: Pour régler la tension du cordon, libérez la tige fi letée dans le tenseur de cordon qui se trouve dans le profi lé de guida- ge du haut avec une petite vis à six pans 1,5mm. Puis tirez maintenant le tenseur de cordon en direction de la poignée afi...
- Page 17 Cette documentation, y compris tous ses éléments, est protégée par les droits d’auteur. Toute utilisation ou modifi cation situées en dehors des limites strictes de la loi sur les droits d’auteur sont interdites sans l’autorisation de REMIS GmbH et constituent un acte délictueux.
