INSTALLATION
2.6
Connexion des approvisionnements en gaz
Les connexions de gaz d'échantillonnage se font par les ports VCR d'1/4" en entrée et
sortie de gaz situés sur le panneau arrière de l'appareil, comme le montre le Schéma
5. Toutes les connexions doivent être réalisées avec des tubes en acier inoxydable de
haute qualité.
REMARQUE : aucun raccord de gaz externe n'est fourni avec l'analyseur, mais
ils peuvent être commandés en tant qu'accessoires en contactant Michell
Instruments – Rendez-vous sur www. michell.com pour plus d'informations
sur les contacts.
Réaliser une connexion au raccord VCR de 1/4" :
1.
Fixez le joint et son anneau de retenue (8) sur l'extrémité de l'adaptateur
VCR (5).
2.
Localisez l'extrémité de l'adaptateur VCR (5), équipé du joint (8) sur le
port VCR (9) et vissez l'écrou de blocage (7) par serrage à la main pour
fixer l'adaptateur sur le port.
3.
Serrez l'écrou de blocage (7) d'un huitième de tour.
10
Manuel de l'utilisateur du QMA401
8
7
6
9
5
4
3
2
1

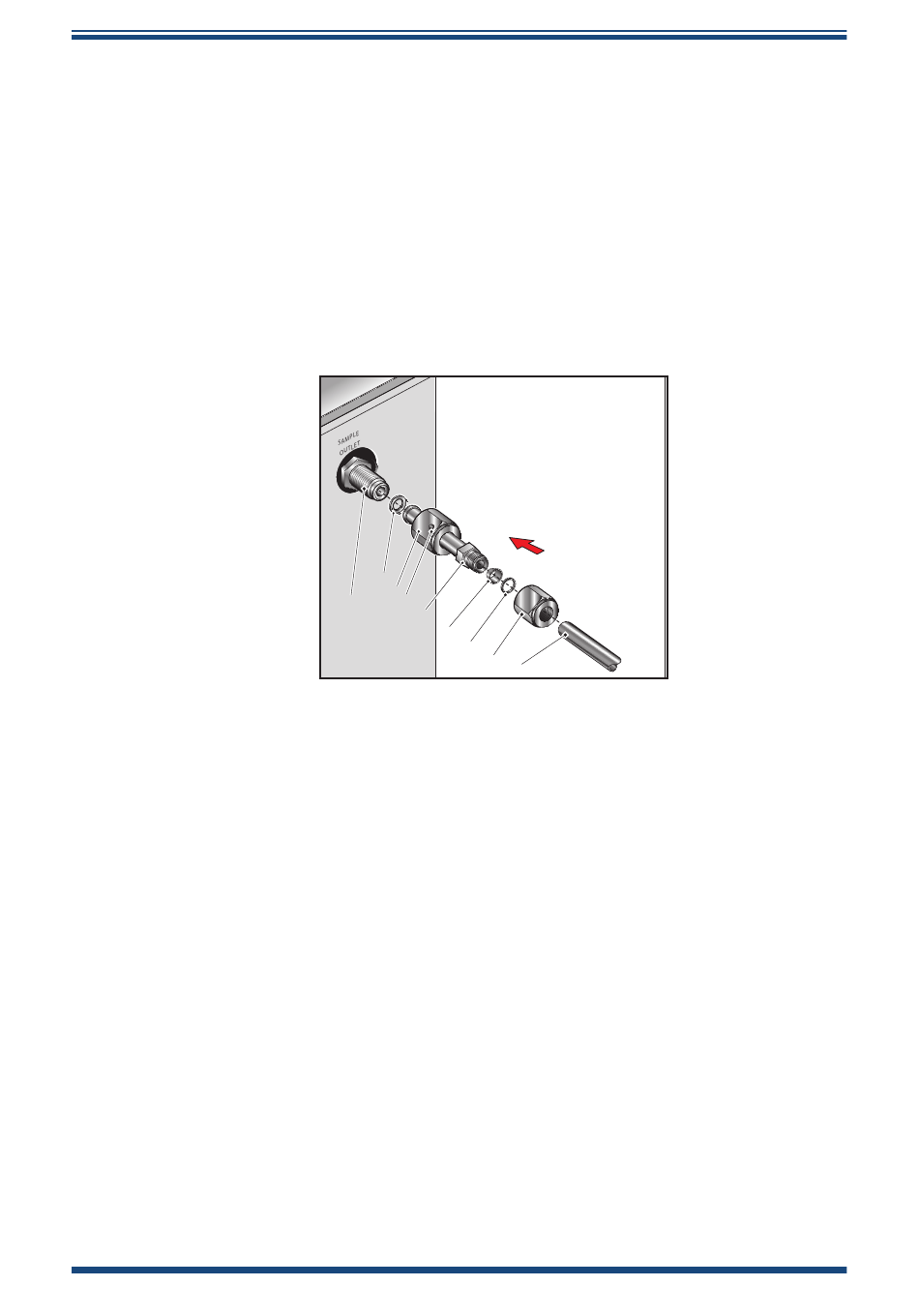

Fig 3.4
Schéma 5
Connexions type du gaz
REMARQUE : les éléments 1
à 6 ne sont pas fournis avec
l'appareil, ils ne sont
présentés que pour illustrer un
raccordement de gaz type.
97450 Édition 3, Novembre 2021
