FONCTIONNEMENT
Après un laps de temps de 30 secondes, V1 est mis hors tension. Cela coupe l'alimentation
en gaz séché vers la cellule du capteur et V3 est mis sous tension en reliant le gaz
d'échantillonnage (ligne rouge – voyez le Schéma 26) à la cellule du capteur pour une
nouvelle période de 30 secondes. Les parcours du gaz d'échantillonnage et de référence
sont présentés en vert. Ces lignes sont continuellement purgées pendant le second
cycle de mesure.
HE1
V1
DD
DD
MFC
MFC
QCH
QCH
PS PS
Au cours de cette seconde phase du cycle de mesure, la différence de fréquence entre
les cristaux de référence et du capteur est mesurée (c'est à dire à l'état humide). Après
le traitement du signal, la différence mesurée de la fréquence entre les phases humides
et sèches est proportionnelle à la teneur en humidité du gaz d'échantillon.
42
DD
MG
FC1
QCH
Colonne de dessiccation
Contrôleur de débit
massique
Cellule du capteur
Capteur de pression

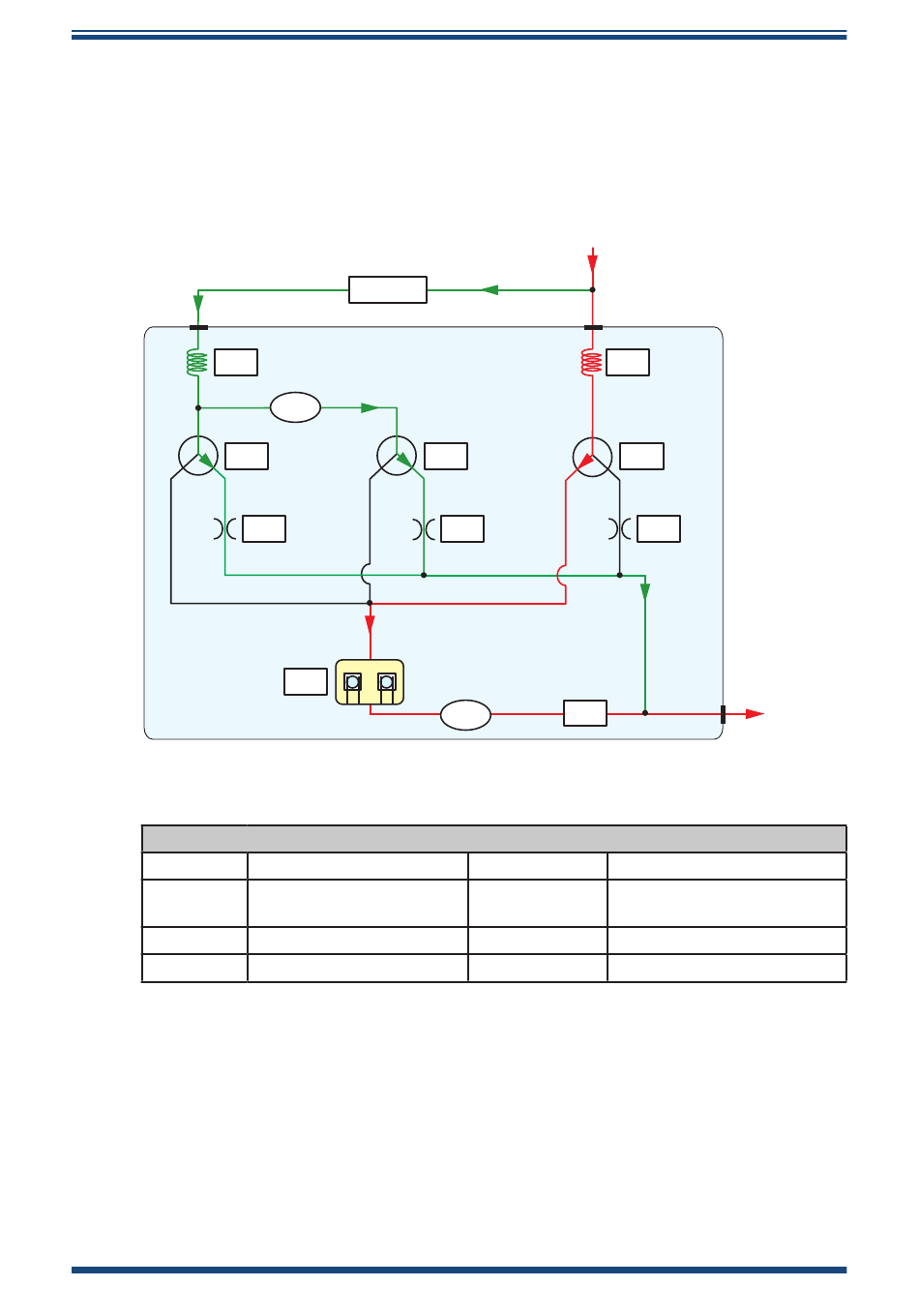

Schéma 39 Cycle de mesure (Phase 2) – Flux d'étalonnage
Manuel de l'utilisateur du QMA401
ENTRÉE
ÉCHANTILLON
V2
FC2
MFC
PS
Glossaire
MG
MG
V1, V2, V3
V1, V2, V3
HE1, HE2
HE1, HE2
FC1, FC2, FC3
FC1, FC2, FC3
97450 Édition 3, Novembre 2021
HE2
V3
FC3
SORTIE
ÉCHANTILLON
Générateur d'humidité
Vannes solénoïdes
Échangeur de chaleur
Contrôle de flux
