3.2. Étalonnage en 2 points
Il s'agit d'un réglage à deux points qui s'ajoute à l'étalonnage usine. Il est conçu pour corriger
une dérive mineure ou des modifications mineures au cours du transit. Cet étalonnage fournit à
l'unité une plus grande précision dans toute la plage que l'étalonnage à point unique.

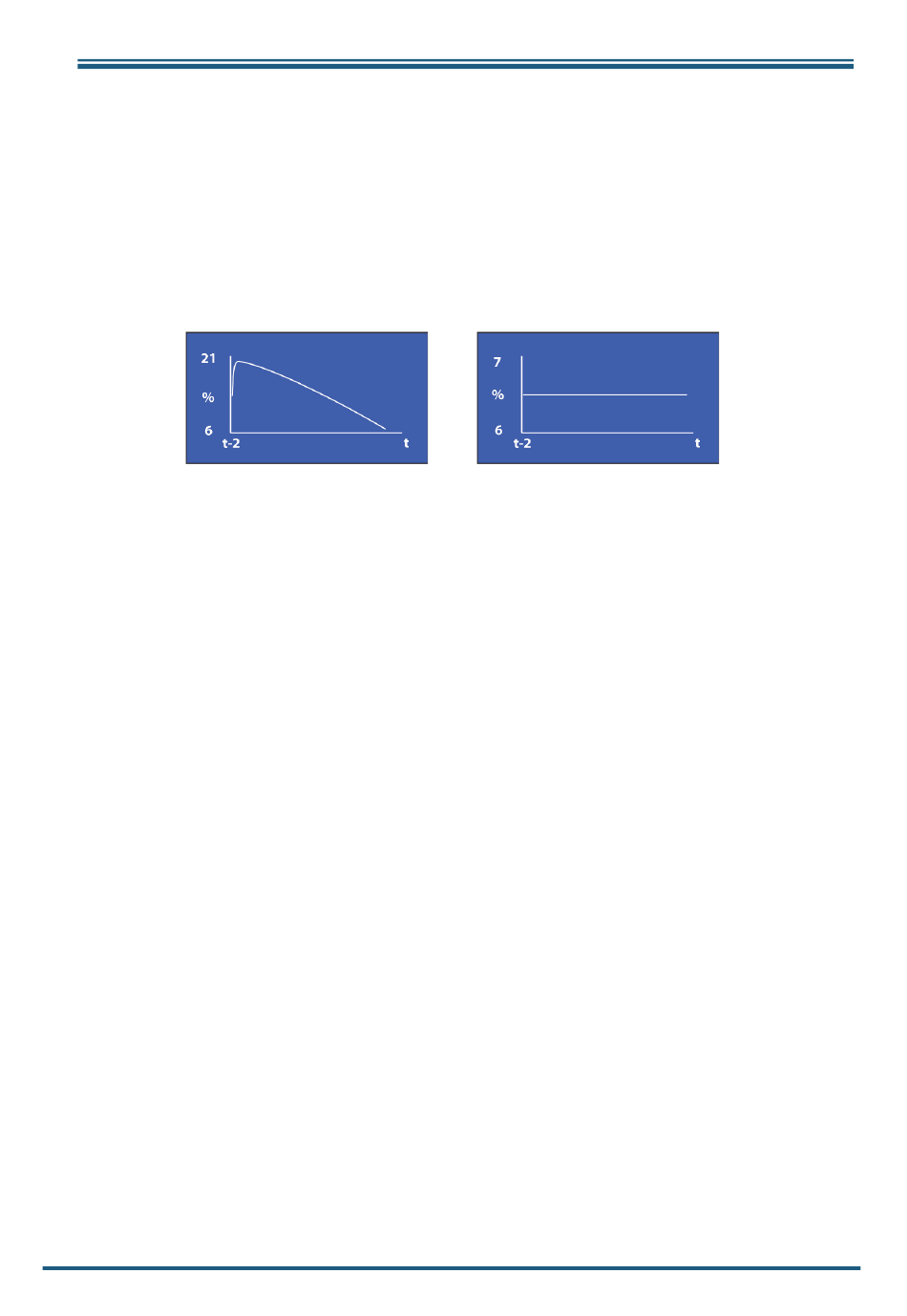

1. Appliquer le gaz d'étalonnage inférieur et vidanger l'unité pendant au moins 5 minutes.
Regardez le graphique jusqu'à ce qu'une ligne plate apparaisse pendant 1 à 2 minutes.
Schém a 26 2 Page point d'étalonnage
2. Appuyez sur ENTER pour placer CAL TYPE en surbrillance et sélectionner 2 POINTS. Appuyez
sur ENTER pour désélectionner.
3. Appuyez sur ENTER pour placer REF GAS 1 en surbrillance et utilisez les flèches Haut () et
Bas () pour faire correspondre la valeur de la concentration du gaz d'étalonnage inférieur.
REMARQUE: Cette valeur doit être définie uniquement lors de l'utilisation d'un
nouveau cylindre de gaz. Appuyez sur ENTER pour enlever la sélection.
4. Assurez-vous que la valeur ajustée en bas de la page est stabilisée REMARQUE: Un symbole
~ s'affichera à côté de "Adjusted" pendant que la lecture se stabilise. Lorsque le symbole ~
disparaît, la lecture est stable et la modification suivante peut être effectuée.
5. Appuyez sur ENTER pour placer ACTUAL 1 en surbrillance et utilisez la flèche Haut () 3
fois. Assurez-vous que la valeur ACTUAL 1 est à présent égale à la valeur Ajustée (±0.01%).
Appuyez sur ENTER pour enlever la sélection.
6. Appliquer le gaz d'étalonnage supérieur et vidanger l'unité pendant au moins 5 minutes.
Regardez le graphique jusqu'à ce qu'une ligne plate apparaisse pendant 1 à 2 minutes (voir
ci-dessus).
7. Appuyez sur ENTER pour placer REF GAS 2 en surbrillance et utilisez les flèches Haut () et
Bas () pour faire correspondre la valeur de la concentration du gaz d'étalonnage supérieur.
REMARQUE: Cette valeur doit être définie uniquement lors de l'utilisation d'un
nouveau cylindre de gaz. Appuyez sur ENTER pour enlever la sélection.
8. Assurez-vous que la valeur ajustée en bas de la page est stabilisée.
