XTP601 Manuel de l'utlilisateur

2.5.1. Page principale

Paramètre
Background Gas (Gaz de fond)
% O2
(si HSR=OFF)
% O2p
(Si HSR = ON)
Clignotant « En cours de
chauffe»
Compensation de Pression
Barre d'état
Tableau de message d'état
Message (Condition d'enclenchement)
% O2 out of range (% O2 hors plage)
(au-delà de la plage d'étalonnage, ex 0-25%)
AL1 ON
AL2 ON
Comp i/p signal error (Comp erreur signal entrée)
(entrée < 3,6 mA ou > 21 mA)
Ext sens signal error (Ext erreur signal capteur)
(entrée < 3,6 mA ou > 21 mA)
10

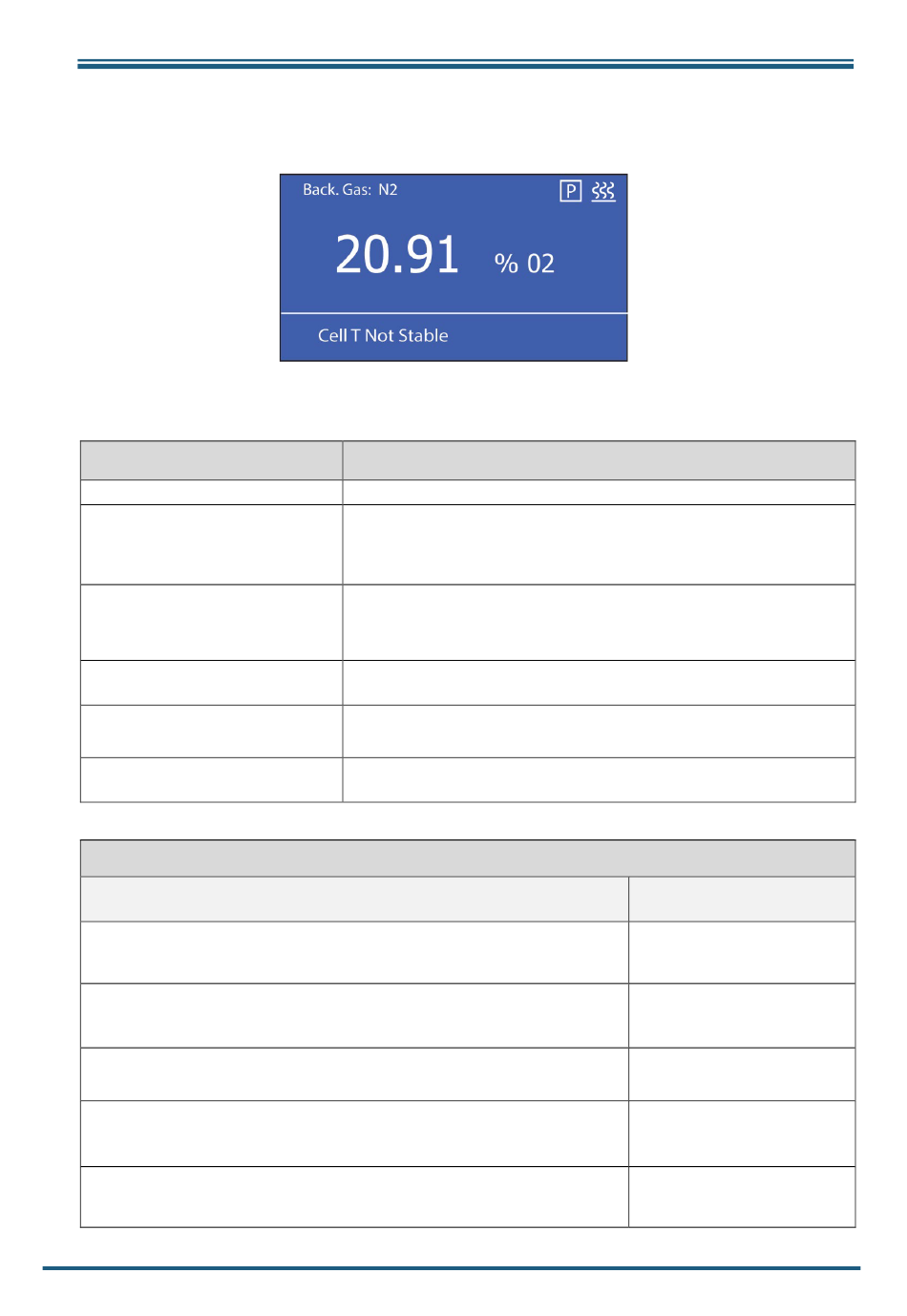

Schém a 10 Page principale
Description
Affiche le gaz de fond pour lequel l'unité a été étalonnée
Lecture de l'oxygène réel en % Résolution de l'affichage =
0,01 (Résolution de l'affichage 0,1% si la valeur mini est
>=20%)
Lecture oxygène HSR (valeur de la réponse rapide extrapolée
de la lecture de l'oxygène réel)
La valeur de l'oxygène réel s'affiche dans la barre d'état
Clignote jusqu'à ce que la cellule de température soit stable
au point de consigne ±0.5°C pendant au minimum 5 minutes
Si un « P » est visible, cela vous indique que la compensation
de Pression est active
Tout avertissement du système ou message d'erreur (voir ci-
dessous) clignote
Guide optique (si
disponible)
sans objet
ORANGE1 ON (logiciel
app seulement)
ORANGE2 ON (logiciel
app seulement)
CLIGNONANT ROUGE
(priorité 2)
CLIGNONANT ROUGE
(priorité 2)
