• Nałożyć zespół kominka na podzespół zasysania.
Wykonać między dwoma częściami połączenie
elektryczne (Fig. 9).
• Definitywnie zamocować
podzespołu zasysania
(skonsultować rysunek odpowiadający posiadanemu
modelowi) (Fig. 8Q).
Uwaga! Sprawdzić czy dolna część kominka jest
prawidłowo umieszczona na środkowej listwie (Fig.
20).
• Umocować górną część zespołu kominka do listwy
wspornikowej za pomocą 2 wkrętów (Fig. 16).
Zamontować ramę nośną filtra węglowego i filtra/filtrów
przeciwtłuszczowych i sprawdzić poprawność działania
okapu.

Opis okapu

Rys. 1
1. Panel sterowniczy
2. Filtr przeciwtłuszczowy
3. Uchwyt osłony filtra przeciwtłuszczowego
4. Żarówka halogenowa
5. Osłona przeciw parze
6. komin teleskopowy
7. wylot powietrza ( tylko w wersji filtrującej)
8. wyposażonego w oświetlenie (dotyczy tylko modelu
podanego na Fig. 1G).
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość. Zaleca się uruchomienie
wyciągu 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.
Funkcjonowanie – Model
przyciskowy

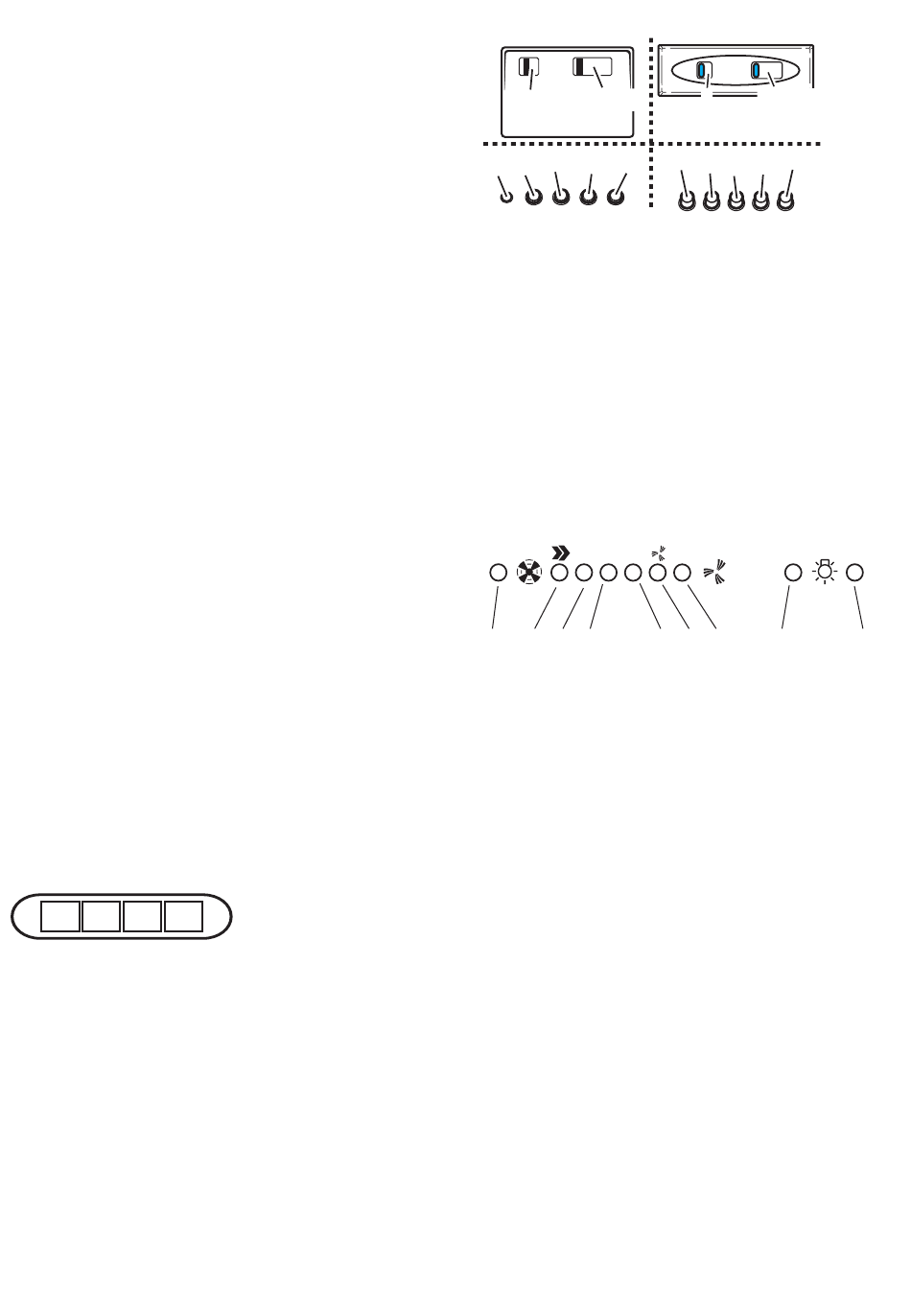

Opis panelu sterowniczego i funkcjonowania okapu
B D
A C
A. Wyłącznik oświetlenia ON/OFF.
B. Wyłącznik ON/OFF i wybór 1 prędkości (w przypadku małej
ilości oparów)
B+C. Wybór 2 prędkości (w przypadku średniego natężenia
oparów)
B+D. Wybór 3 prędkości (w przypadku silnego natężenia
oparów)
zespół kominka do
przy użyciu wkrętów
wyposażony w pulpit
a
b-c-d-e
a b-c d
f
a. ON/OFF oświetlenie
b. OFF silniki
c. - d. - e. Moc zasysania minimalna (c.), średnia (d.),
maksymalna (e.).
f. Lampka kontrolna
przewidziana).
Nota: Niektóre modele są wyposażone tylko w jedną moc
zasysania.
Uwaga: modele posiadające zawór elektryczny są
wyposażone w klawisze: (a) oświetlenie ON/OFF, (b)
zamknięcie i (c) otwarcie zaworu elektrycznego.
Model ze sterowaniem elektronicznym
O 1 2 3
F C
1 2 3 4
1. Przycisk OFF silnika
2. Przycisk ON i przycisk wyboru szybkości silnika 1 – 2 – 3
– 1 – 2...
3. LED wskazówka szybkości 1
4. LED wskazówka szybkości 2 i nasycenia filtra
przeciwtłuszczowego ( w tym ostatnim przypadku Led
wysyła sygnał
czyszczenia filtrów tłuszczowych) .
Po tym jak został umyty filtr przeciwtłuszczowy,
przycisnąć przycisk 1 ( zobacz na stronie poprzedniej)
przez około trzy sekundy, aż do wydania przez system
sygnału akustycznego ( bip), Led 4 przestanie migać.
5. LED wskazówka szybkości 3 i nasycenia węgla
aktywnego ( w tym ostatnim przypadku Led wysyła
sygnały przerywane – zobacz instrukcja wymiany filtra i
węgla aktywnego)
UWAGA! Urządzenie sygnalizujące nasycenie filtra i
węgla aktywnego jest nieaktywne.
W przypadku, jeśli chce się zainstalować filtr z węglem
aktywnym należy włączyć działalność
sygnalizującego nasycenie filtra węgla aktywnego. W
związku z tym należy przycisnąć jednocześnie przycisk 2
i 7 przez 3 sekundy, na początku tej czynności migać
będzie tylko LED 4, po 3 sekundach rozpocznie miganie
również LED 5, aby wskazać, że urządzenie kontroli
nasycenia filtra węgla aktywnego jest włączone.
Aby przerwać działanie przycisnąć ponownie dwa
przyciski: po trzech sekundach LED5 przestanie migać,
110
a
b-c-d-e
a b c d e
e
funkcjonowania okapu,
O
5 6 7 8
przerywany – zobacz
(jeżeli
I
9
instrukcje
urządzenia
