Couplage S5 dans l'IM 463-2
7.5 Réglage des modes de fonctionnement de l'IM 314
Réglage de la plage d'adresses
La plage d'adresses des cartes d'entrées/sorties S5 est réglé sur l'IM 314. Ce réglage n'est
valable que pour les cartes d'entrées/sorties TOR et analogiques.
On dispose des plages d'adresses P, Q, IM3 et IM4. Pour l'adressage des modules d'E/S TOR
et analogiques, amenez les commutateurs dans la position correspondante.

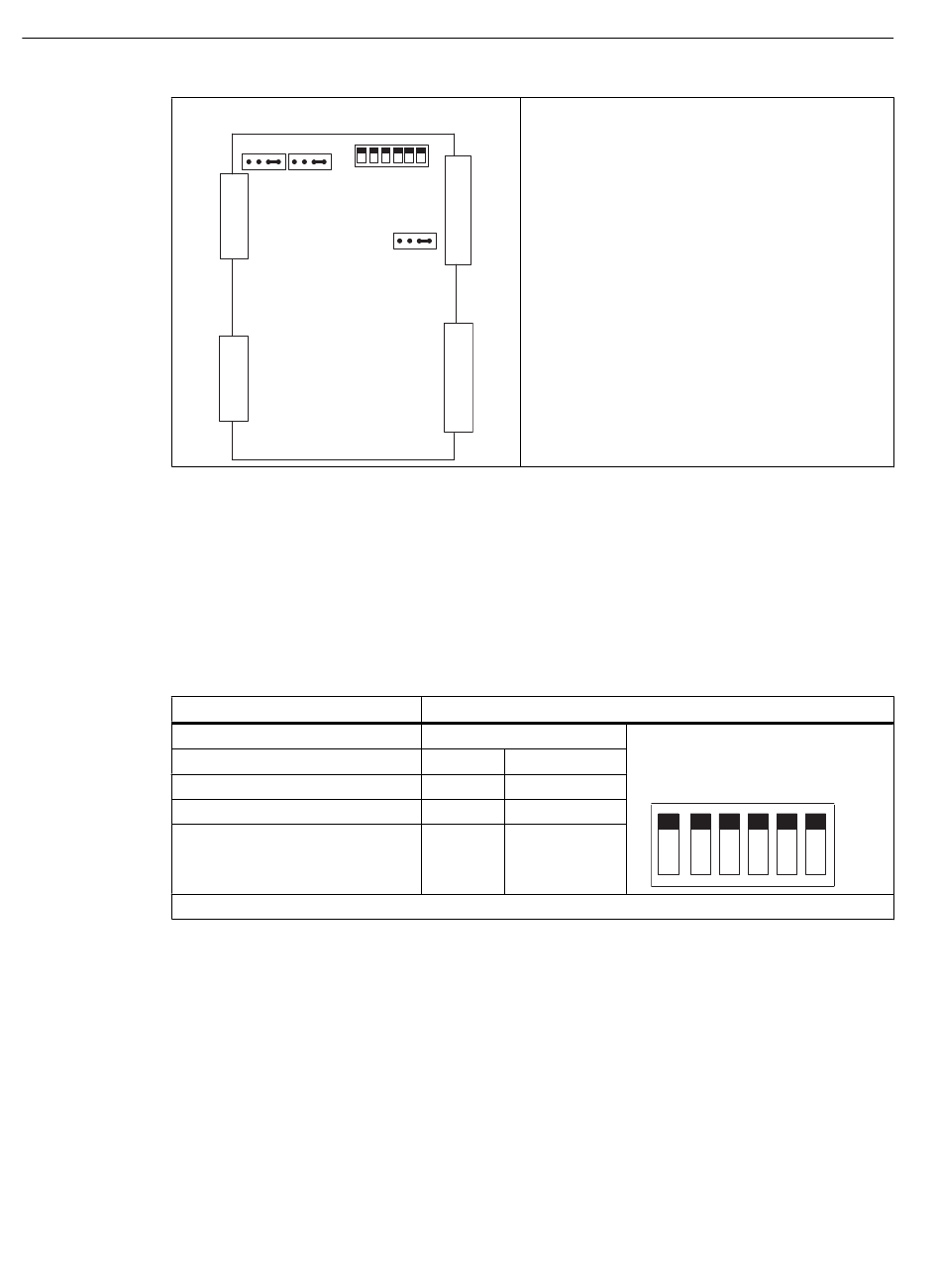

Tableau 7-6 Paramétrer des plages d'adresses sur l'IM 314
Plage d'adresses périphérique
Zone P : F000 - F0FF
Zone Q : F100 - F1FF
Zone IM3 : FC00 - FCFF
Zone IM4 : FD00 - FDFF
* Etat à la livraison
360
4 3 2 1 4 3 2 1
S1
BR 1 BR 2
X3
4 3 2 1
BR 3
X4
Pour ER 701-2, ER 701-3
off
on
X1
X2
0 = OFF, 1 = ON
S1 : 0000 *
0001
1100
1101
Système d'automatisation S7-400 Caractéristiques des modules
Manuel de référence, Ausgabe 11/2016, A5E00850737-08
Position
Les deux premiers commutateurs à
gauche sont non significatifs.
OFF
ON
