Oracle Sun Server X3-2L Guide D'installation page 60

Contenu du kit de montage en rack
Insérez le connecteur de glissière du CMA droit dans l'ensemble glissière droit jusqu'à ce que le
5
connecteur s'enclenche avec un clic sonore.

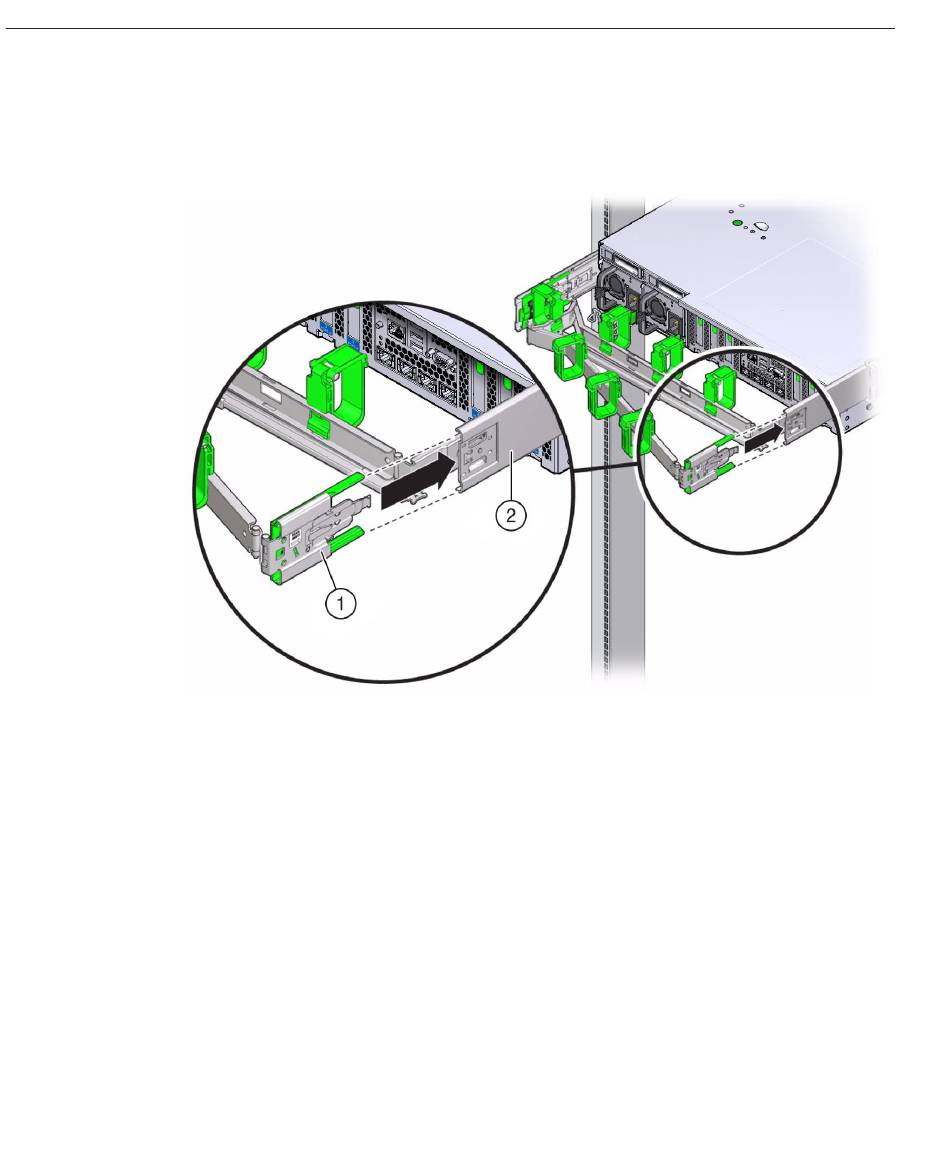

FIGURE 27
Légende de la figure
1: Connecteur de la glissière du CMA
2: Glissière droite
Insérez le connecteur de glissière du CMA gauche dans l'ensemble de glissière gauche jusqu'à ce
6
que le connecteur s'enclenche avec un clic sonore.
60 Serveur Sun Server X3-2L (anciennement Sun Fire X4270 M3) • Septembre 2013
Insertion du connecteur de la glissière du CMA à l'arrière de la glissière droite
