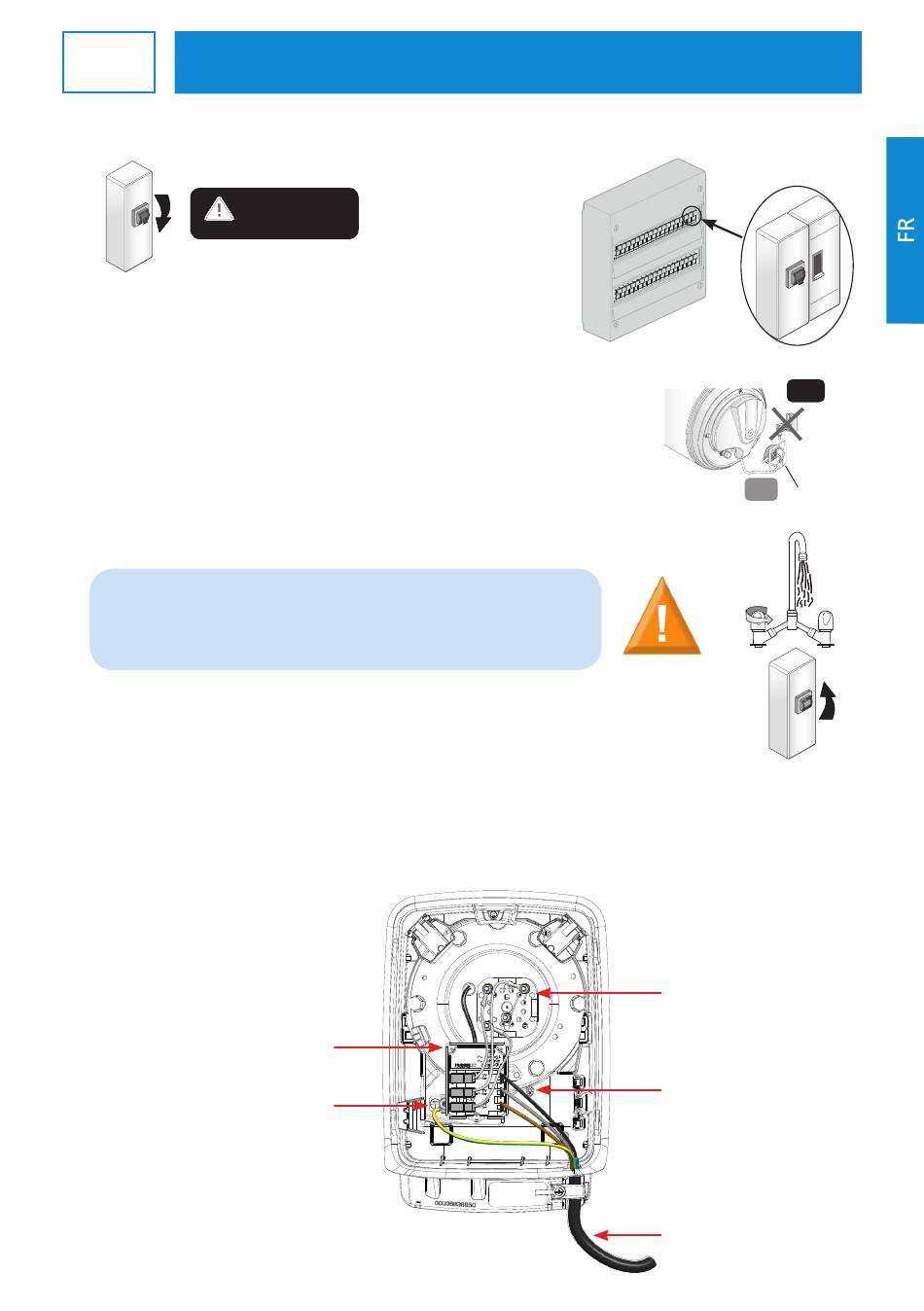

Manuel d'installation : Raccordement électrique
5. Raccordement électrique du chauffe-eau
u
S'assurer de la compatibilité du chauffe-eau avec l'installation
électrique.
v
Si le chauffe-eau est pré-câblé, raccorder le câble d'alimen-
tation du chauffe-eau à une sortie de câble (le chauffe-eau
ne doit pas être raccordé à une prise).
Si le chauffe-eau n'est pas pré-câblé, l'utilisation d'une liaison
en câbles rigides de section minimum 3 x 2,5 mm
en monophasé (phase, neutre, terre) ou 4 x 2,5 mm
en triphasé (3 phases + terre) est impérative (se reporter au
paragraphe «Schémas électriques»).
w
Vérifier que le chauffe-eau est rempli en ouvrant un robinet
d'eau CHAUDE. De l'eau FROIDE doit s'écouler.
Si le chauffe-eau est alimenté alors qu'il est vide, vous risquez
de l'endommager (non couvert par la garantie).
x
Remettre le courant.
y
Un raccordement en direct sur les résistances (sans passer
par le thermostat) est formellement interdit car il est extrême-
ment dangereux,la température de l'eau n'étant plus limitée.
5.1 Schéma de câblage de série en triphasé
Borne de raccordement
COUPER LE
COURANT !
Thermostat
de la terre
1
AUTO
0
2
2
chaude
1
1
1
AUTO
AUTO
AUTO
0
0
0
Élément chauffant
Câblage en triphasé
Câble d'alimentation
1
1
AUTO
AUTO
0
0
NON
Sortie
OUI
de câble
Eau
Eau
froide
