1.7 Installation

Aduro DraftOptimizer skal placeres midt for aftrækket øverst på skorstenen. En eventuel
skorstenshætte fjernes, da røgsugeren fungerer som regnhætte. Nationale sikkerhedsregler for
færden på tage skal følges.
Aduro DraftOptimizer fastgøres på følgende måde:
Rundt aftrækshul:
Ved et rundt aftrækshul (Ø146-200 mm) sænkes den runde flange ned i hullet. For at sikre flangen
sidder i spænd, bøjes de 6 flige udad på nedsænkningsrøret. De skal bøjes så meget udad, at de
passer til den indre dimension i skorstenen og sidder i spænd.

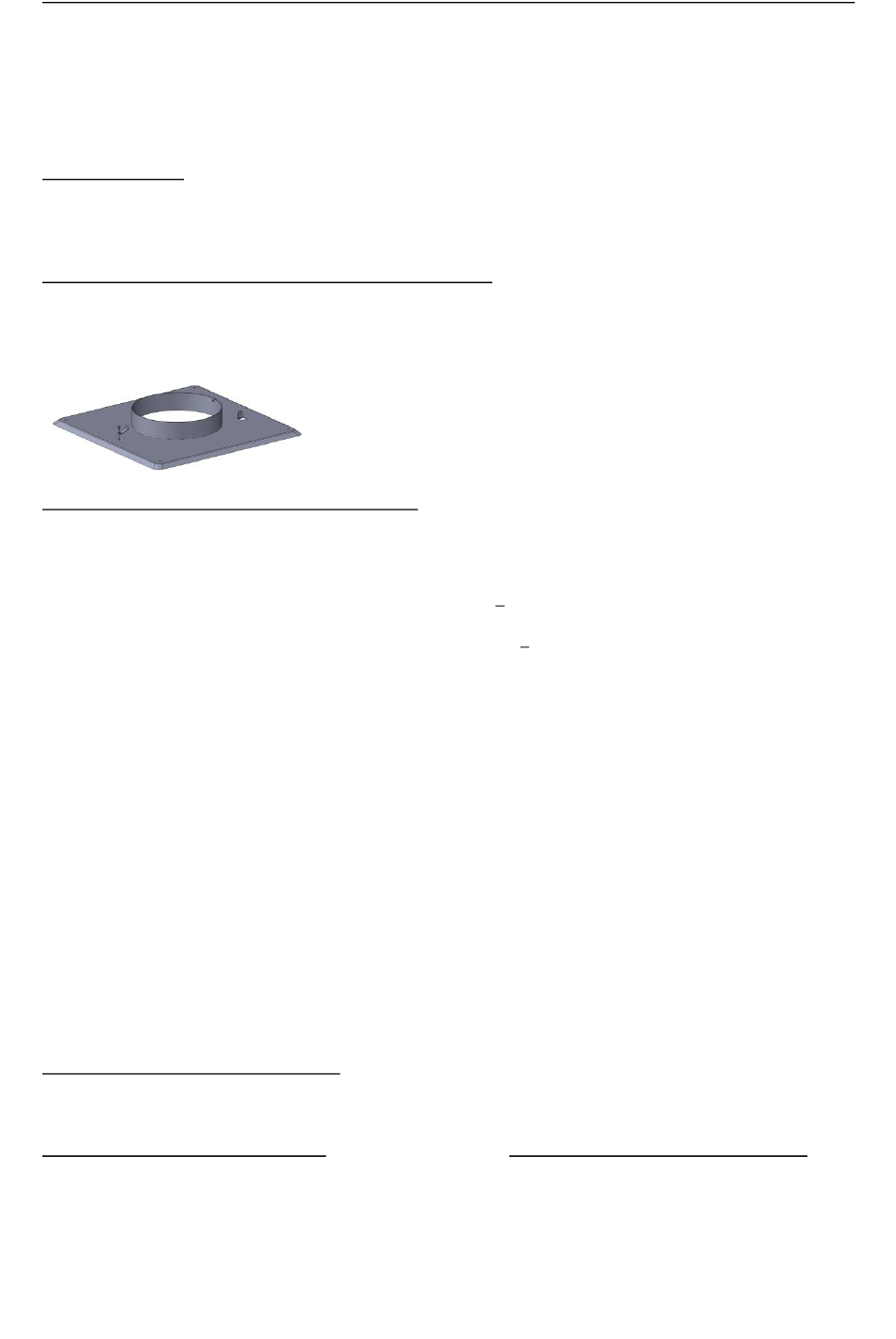

Firkantet aftrækshul op til 240x240 mm (muret skorsten):
Ved et firkantet aftrækshul er det nødvendigt at skifte den medfølgende runde flange ud med en
firkantet flange beregnet til en muret skorsten (købes separat).
Montering af firkantet flange på muret skorsten:
Først afmonteres den runde flange der sidder på Aduro DraftOptimizer ved af løsne det sorte
motorkabel fri i kabelholderen. Drej herefter vrideren og åbn enheden ved at vippe Aduro
DraftOptimizer bagover. Åbn det nederste led på sikkerhedskæden og frigør kædeleddet fra hullet i
røret. Luk enheden uden at dreje vrideren i låst position. Løsn hængselbolten ved at skrue
låsemøtrikken ud, og træk hængselbolten ud ad hængsels øjerne.
Aduro DraftOptimizer-enheden kan nu løftes fri af den runde flange, og sættes over på flangen til
murede skorstene. Montér den lange hængselbolt i hængsels øjerne, og skru låsemøtrikken på for
enden af bolten.
Sæt afstandskæden fast i hullet på røret af flangen og luk leddet.
Luk Aduro DraftOptimizer-enheden og drej vrideren, så Aduro DraftOptimizer-enheden fastlåses på
flangen. Læg tætningsmåtten over hullet på skorstenen. Skru flangen fast på betonafdækningen.

1.8 Elektrisk tilslutning

VIGTIGT! Aduro DraftOptimizer strømforsyning skal altid være tændt på stikkontakten.
Aduro DraftOptimizer drives af en 24 VDC lavvolt EC-motor, og kræver ikke jordtilslutning. Det er
tilladt at installere Aduro DraftOptimizer selv ved at tilslutte den til en eksisterende stikkontakt uden
jord. Nationale sikkerhedsregler for færden på tage skal følges.
Før motorkablet ned langs skorstenen gennem inddækningen eller gennem taget og ned på loftet,
eller hvor der er tilgang til strøm. Kablet fastgøres til skorstenen. VIGTIGT! Tjek at mindst 0,5 m
kabel kan trækkes fri, når enheden på et senere tidspunkt skal løftes op af skorstenen for
service. Såfremt styreboks og strømforsyning monteres udvendigt i det fri, skal delene anbringes i en
vandtæt installationsboks med mindst IP 54 beskyttelse.
Montering af motorkabel til styreboks:
Styreboksens låg åbnes og det sorte motorkabel føres gennem hullet i siden af boksen som vist på
billedet. Monter herefter ledninger som beskrevet nedenfor:
Sort DraftOptimizer med sort kabel:
-
Rød ledning i nr. 4 skrueklemme (24V+)
-
Sort ledning i nr. 5 skrueklemme (GND)
- Brun ledning i nr. 6 skrueklemme (CTRL)
Blank DraftOptimizer med gråt kabel:
- Grøn ledning i nr. 4 skrueklemme
- Hvid ledning i nr. 5 skrueklemme
- Brun ledning i nr. 6 skrueklemme
