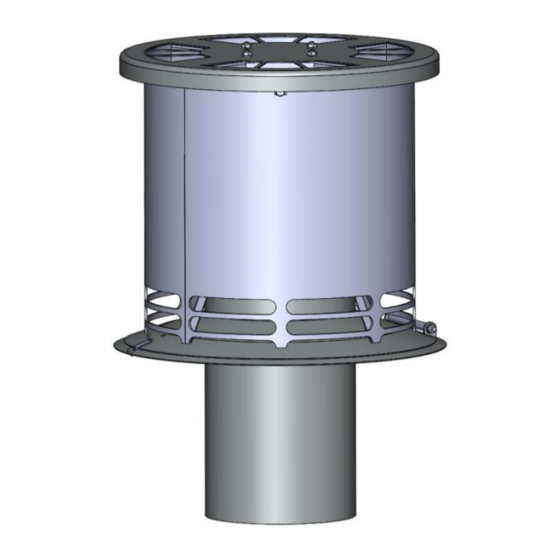

- Page 1 Aduro DraftOptimizer Brugermanual og monteringsvejledning Bedienungsanleitung und Montageanweisung User manual and installation guide Manuel d’installation et d’utilisation EN 16475-2:2017 aduro.dk - adurofire.de - adurofire.com - aduro.fr Version 4...
- Page 3 3.7 Installation ............................20 3.8 Electrical connection ........................20 3.9 Maintenance and troubleshooting ....................24 3.9.1 Troubleshooting plan ......................... 24 3.9.2 Maintenance ..........................24 3.10 EC Declaration of Conformity ....................25 4.0 Présentation de Produit ........................ 26 4.1 Contenu ............................26 4.2 Principe de fonctionnement ......................
-
Page 29: Présentation De Produit
à foyer fermé d'une puissance allant jusqu’à 15 kW. Aduro DraftOptimizer va extraire la fumée en aidant le tirage naturel du conduit. On obtiendra ainsi un meilleure tirage quelques soient les conditions météorologiques. Il permet également d’améliorer la combustion, de faciliter l’allumage du feu et de réduire considérablement la formation de fumée dans... -
Page 30: Principe De Fonctionnement
Lorsque le conduit est nettoyé par le haut, l’Aduro DraftOptimizer va être déplacé pour dégager l'accès au conduit. Le crochet de blocage est libéré sur le côté et l’Aduro DraftOptimizer est basculé vers l’arrière. Un câble de sécurité le retient dans cette position, le temps de nettoyage du conduit. Une fois le... -
Page 31: Garantie
L’Aduro DraftOptimizer est garanti, selon les règles nationales de garantie et de réclamations en vigueur et à compter de la date d’achat. En cas de réclamation, celle-ci doit être envoyée à Aduro A/S à l’adresse suivante : info.france@aduro.dk incluant une description du problème, ainsi que le numéro de production et une copie du ticket d’achat, des photos peuvent être jointes. - Page 32 Remettre le câble noir d'alimentation du moteur dans son agrafe, le long du corps de l'Aduro DraftOptimizer. Fermer le corps de l’Aduro DraftOptimizer et tourner le crochet de blocage afin que l’Aduro DraftOptimizer soit fixé sur la bride. Placez le joint hermétique au-dessus de l’ouverture du conduit.
-
Page 33: Connexions Électriques
220 v 50hz. La règlementation électrique en vigueur doit être respectée. L’Aduro DraftOptimizer fonctionne avec un moteur à courant continu à très basse tension (de 24 volt DC) qui ne requiert aucune mise à la terre. - Page 34 Le fil rouge dans l’ouverture n°4 (24V+) Le fil noir dans l’ouverture n°5 (GND) Le fil brun dans l’ouverture n°6 (CTRL) Aduro DraftOptimizer acier poli avec câble gris Le fil vert dans l’ouverture n°4 Le fil blanc dans l’ouverture n°5 Le fil brun dans l’ouverture n°6...
- Page 35 24VDC dans le boîtier de contrôle . Branchez le cordon électrique dans la prise de courant du secteur 220V AC. L’Aduro DraftOptimizer est prêt à être utilisé. Transformateur 24 VDC Attention ! L'alimentation électrique du dispositif doit Boitier de fonctionner en permanence, notamment en été...
-
Page 36: Changer Le Câble Du Moteur
4.9 Changer le câble du moteur S’il est nécessaire de rallonger le câble noir du moteur, il est recommandé de remplacer le câble en entier et d'éviter de faire des raccords. Platine grille supérieure Outils : Un tournevis cruciforme de taille PH2 et une clé... -
Page 37: Dépannage Et Entretien
L’unité de refroidissement est assemblée en remontant les différentes parties dans l’ordre inverse du démontage. 4.10 Dépannage et entretien 4.10.1 Tableau de dépannage Problème Cause(s) Elément(s) à vérifier L’Aduro DraftOptimizer ne L’appareil a besoin de courant Est-ce que la prise murale fonctionne pas. électrique fonctionne ? Est-ce que la prise du câble est... -
Page 38: Entretien
Au minimum, l’Aduro DraftOptimizer doit être soigneusement nettoyé au moins une fois par an par un expert. Pour le nettoyage, la platine grille doit être enlevée et l’Aduro DraftOptimizer doit être soigneusement nettoyé à l’intérieur. Les ailettes doivent être nettoyées avec attention et débarrassées de la suie, sinon elles devront être remplacées. -
Page 39: Déclaration De Conformité Ce
Les certifications de conformité produit aux normes en vigueur sont disponibles auprès du fabricant. Aduro A/S se réserve le droit d’apporter à tout moment des modifications à tout ou partie de ses produits sans obligation de mise à jour de ses produits et de ses documents...
