Aanwijzingen:
1. De parameters die meer dan een beschrijving bevatten, wijzigen hun functie en/
of hun instelbereik afhankelijk van de instelling van de tussen haakjes aange-
geven parameter.
2. De parameters die meer dan een beschrijving bevatten, worden teruggezet
op de vooraf ingestelde waarde als de tussen haakjes aangegeven parameter
wordt gewijzigd.
3. De parameter "maximaal verwarmingsvermogen" kan ook in de testmodus wor-
den gewijzigd.
Druk op de resettoets om terug te keren naar het servicemenu. Het servicemenu kan
door het 20 seconden lang indrukken van de resettoets worden afgesloten of wordt
na 15 minuten automatisch afgesloten.
"In" - Menu Info
Er zijn 13 informatie-items.
Door het indrukken van de verwarmingstoetsen kan de lijst met informatie-items naar
boven of naar beneden worden gescrolld. Druk op de toetsen van de warmwaterbe-
reiding om de waarde op te roepen.
Inhoud Beschrijving
NTC-verwarmingsvoeler (°C)
t01
NTC-veiligheidsvoeler (°C)
t02
NTC-retourvoeler (°C)
t03
NTC-voeler warm kraanwater (°C)
t04
NTC-buitenvoeler (°C)
t05
NTC-uitlaatgasvoeler (°C)
t06
Actuele ventilatorfrequentie (Hz)
F07
Actuele brandercapaciteit (%)
L08
Actuele levering warm water (l_min/10)
F09
Actuele waterdruk in de installatie (bar/10)
P10
Actueel toerental van de modulerende pomp (%)
P11
Actuele stap van de regelpomp (%)
P12
Actuele ionisatiestroom (uA/10)
F13
Aanwijzingen:
1. Als de voeler is beschadigd, toont de printplaat strepen.
Druk op de resettoets om terug te keren naar het servicemenu. Het servicemenu kan
door het 20 seconden lang indrukken van de resettoets worden afgesloten of wordt
na 15 minuten automatisch afgesloten.
"Hi" - Menu History
De printplaat slaat de laatste 8 storingen op: De History-waarde H1: toont de laatste
opgetreden storing, terwijl de History-waarde H08: de eerste opgetreden storing toont.
De opgeslagen storingscodes worden ook in het betreffende menu van de urenrege-
laar van de ruimtetemperatuur weergegeven.
Door het indrukken van de verwarmingstoetsen kan de lijst met storingen naar boven
of naar beneden worden gescrolld. Druk op de toetsen van de warmwaterbereiding
om de waarde op te roepen.
Druk op de resettoets om terug te keren naar het servicemenu. Het servicemenu kan
door het 20 seconden lang indrukken van de resettoets worden afgesloten of wordt
na 15 minuten automatisch afgesloten.
"rE" - Reset History
Door de toets Eco/Comfort 3 seconden in te drukken, kunnen alle in het menu History
opgeslagen storingen worden gewist: De printplaat sluit automatisch het serviceme-
nu, waardoor het proces wordt bevestigd.
Het servicemenu kan door het 20 seconden lang indrukken van de resettoets worden
afgesloten of wordt na 15 minuten automatisch afgesloten.

3. INSTALLATIE

NL
BLUEHELIX TECH 18A - 25A - 35A
Instelbereik
tussen 05 en 125 °C
tussen 05 en 125 °C
tussen 05 en 125 °C
tussen 05 en 125 °C
tussen -30 en 70 °C (minimale waarden knip-
peren)
tussen 05 en 125 °C
00-220 Hz
00%=Minimale waarde, 100%=Maximale
waarde
00-99 l_min/10
00=Met open drukschakelaar,
14=Met gesloten drukschakelaar,
00-99 bar/10 met drukomvormer
00-100%
24-59
00-99 uA/10(00=Brander uitgeschakeld)
Cod. 3541D216 - Rev. 00 - 09/2014
3.1 Algemene aanwijzingen
DE INSTALLATIE VAN DE VERWARMINGSKETEL MAG UITSLUITEND DOOR
GESPECIALISEERD EN SPECIFIEK OPGELEID PERSONEEL WORDEN UITGE-
VOERD, MET INACHTNEMING VAN ALLE INSTRUCTIES UIT DE ONDERHAVIGE
TECHNISCHE HANDLEIDING, DE BEPALINGEN VAN DE GELDENDE WETGE-
VING, DE VOORSCHRIFTEN VAN DE NBN D 61.002, NBN D 51.003 -NORMEN
EN EVENTUELE LOKALE NORMEN, EN VOLGENS DE REGELS VAN GOEDE
TECHNIEK.
3.2 Opstellingsplaats
Het verwarmingsapparaat is niet afhankelijk van de lucht in de ruimte; het apparaat
kan daarom in iedere willekeurige ruimte worden geplaatst. Toch moet de plaat-
singsruimte toereikende geventileerd zijn. Deze veiligheidsregel wordt door de richt-
lijn 2009/142/EWG voor alle gasverbruiksinstallaties voorgeschreven, ook voor instal-
laties die niet afhankelijke zijn van de lucht in de ruimte.
Het apparaat is voor de werking van deels beveiligde gebieden conform EN 297/A6
met een minimale temperatuur van -5°C bedoeld. De ketel moet op een beschermen-
de plaats, bijvoorbeeld onder een overkapping, binnen het bereik van een balkon of in
een beschermende nis, worden aangebracht.
De installatieplaats moet vrij van ontvlambare stoffen, voorwerpen resp. materialen
of corrosieve gassen zijn.
De ketel is bedoeld voor de installatie tegen de muur en is standaard met een be-
vestigingsbeugel uitgerust. De wandbevestiging moet een stabiele en betrouwbare
bevestiging van het apparaat garanderen.
Bij de inbouw van het apparaat in een kast of bij een aanbouw aan de
zijkant, moet voldoende ruimte vrij worden gehouden om de afdekking te
kunnen verwijderen en de normale onderhoudswerkzaamheden te kunnen
uitvoeren
De BlueHelix Tech 35A heeft een overeenkomstig gedimensioneerd
extern expansievat nodig!
3.3 Wateraansluitingen
Inachtneming
De afvoer van het veiligheidsventiel moet met een vultrechter of een verza-
melleiding worden verbonden, om te voorkomen dat bij een bovendruk in
het verwarmingscircuit het water op de bodem loopt. Anders kan de fabri-
kant van de verwarmingsketel niet aansprakelijk worden gesteld als het
aftapventiel geactiveerd wordt en de ruimte onderloopt.
Vóór de installatie moeten alle leidingen van de installatie worden uitgespo-
eld, om vuilresten of verontreinigingen te verwijderen die een correcte wer-
king van het apparaat kunnen beperken.
Voor het vervangen van warmteopwekkers in bestaande installaties,
moet de installatie volledig zijn afgetapt en alle drab en verontreinigingen
verwijderd zijn. Gebruik daarom alleen geschikte en gegarandeerde pro-
ducten voor de verwarmingsinstallaties (zie volgende paragraaf), die geen
metalen, kunststoffen of rubber aantasten. De fabrikant is niet aanspra-
kelijk voor eventuele schade aan warmteopwekkers, waarbij de scha-
de te wijten is aan het niet vakkundig reinigen van de installatie.

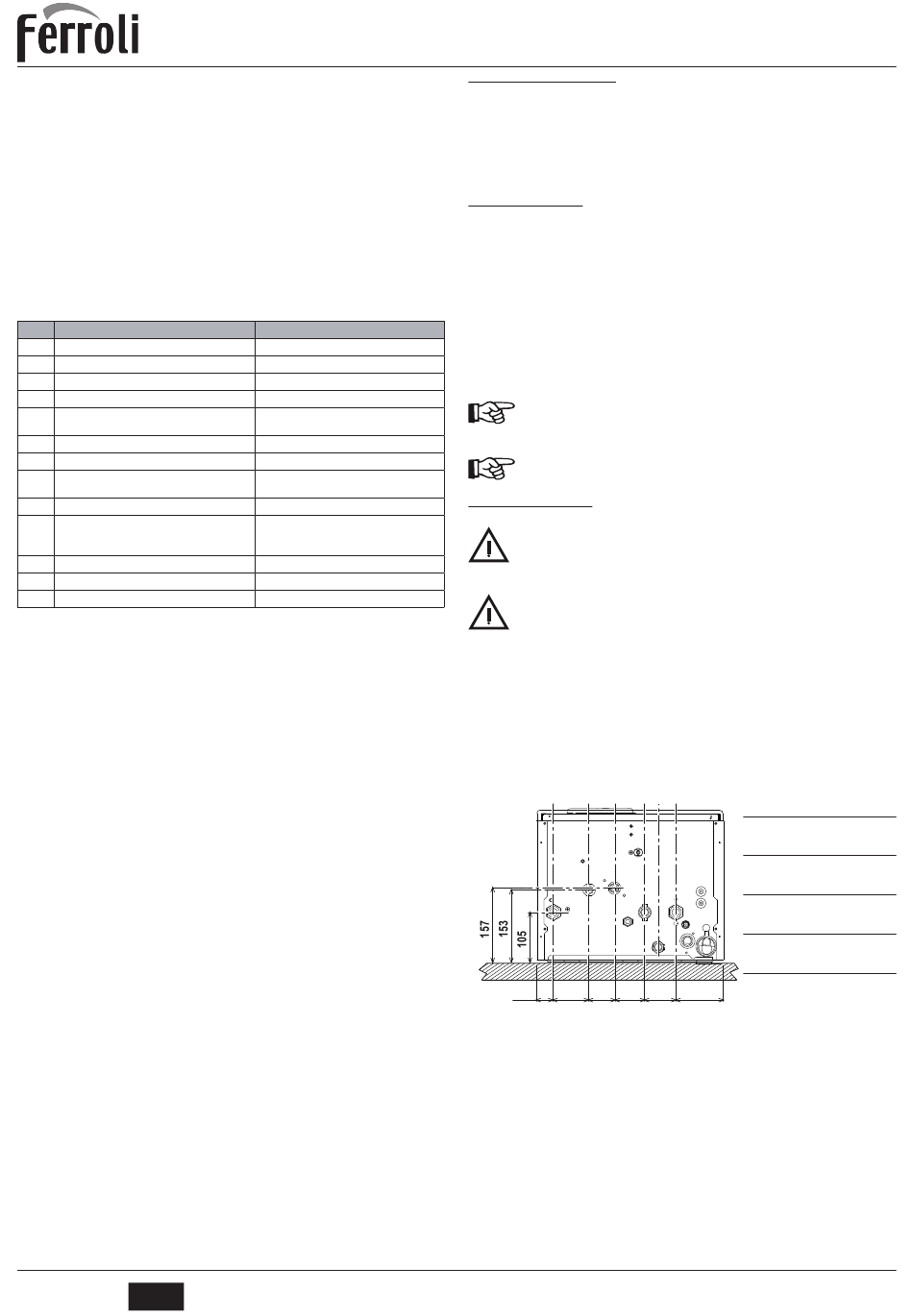

De aansluitingen op de betreffende aansluitpunten aanbrengen, zie tekening van afb.
12 en de op het apparaat aangebrachte symbolen.
1 2 3
35.5 76 54 65
Afb. 12 - Aansluitingen
Vorstbeveiligingssysteem, antivriesmiddelen, additieven en inhibitors
Indien noodzakelijk is de toepassing van antivriesmiddelen, additieven en inhibitors
alleen toegestaan, als de fabrikant van deze vloeistoffen of additieven garandeert dat
zijn producten voor dit doel geschikt zijn en geen schade aan de warmtewisselaar
of andere onderdelen en/of materialen van de ketel en de installatie veroorzaken.
Universeel bruikbare antivriesmiddelen, additieven en inhibitors die niet uitdrukkelijk
voor het gebruik in verwarmingsinstallaties zijn geschikt resp. met de materialen van
de ketel en de installatie compatibel zijn, zijn niet toegestaan.
Eigenschappen van het water in de verwarmingsinstallatie
Bij waterhardheden van meer dan 14° dH, moet het water vóór gebruik overe-
enkomstig ontkalkt worden, om mogelijke verkalkingen van de verwarmingsketel te
voorkomen.
Toevoerleiding installatie
4 6 5
1
3/4"
Toevoerleiding reservoir
2
3/4"
Gasaansluiting
3
1/2"
Retourleiding reservoir
4
3/4"
Retourleiding installatie
5
3/4"
Afvoer veiligheidsventiel
66.5 103 6
1/2"
