1. BESCHREIBUNG DES ANTRIEBS

1.1 Vorgesehener Gebrauch und Anwendungsbereich

Der elektromechanische Antrieb R251 wurde für die Automatisierung der Bewegung von Drehflügeltoren mit
Doppelflügel oder in der Version mit einem Torflügel entworfen.
Sein Einsatzbereich ist auf Tore für den Gebrauch in Wohnbereichen beschränkt, die auf jeden Fall täglich
nicht mehr als 50 Zyklen fahren.
Jede andere Verwendung ist unsachgemäß und daher gefährlich.
Jeglicher anderweitige Einsatz ist nicht von Aprimatic autorisiert.
Der Antrieb kann nicht als Stützteil oder Sicherheitsteil des Tors betrachtet werden;
Vorsicht
letzteres muss mit angemessenen Systemen für seine Abstützung und Sicherheit
versehen werden.
Es ist untersagt, das Produkt für nicht bestimmungsgemäße Zwecke oder andere als die vorgesehenen zu
verwenden.
Am Produkt dürfen keine Handhabungen oder Änderungen vorgenommen werden.
Das Produkt darf nur mit APRIMATIC Zubehör installiert werden.

1.2 Allgemeine Eigenschaften

Die Vorrichtung R251 garantiert die Beibehaltung der Schließ- und Öffnungsposition für Torflügel mit einer Länge bis
zu 1,8 m ohne die Erfordernis einer Installation einer elektrischen Schließanlage.
Hinweis: Für längere Torflügel (bis max. 3 m) ist eine elektrische Schließanlage Pflicht.
ACHTUNG: Dem Motor unterliegt jedenfalls keine Einbruchsschutzfunktion.
- Die Notentriegelung ermöglicht die manuelle Steuerung des Tores (bei fehlender Stromversorgung zu verwenden).
Da am unteren Teil des Antriebs angeordnet, ist diese Entriegelung leicht erreichbar, gewährleistet einen sicheren
Betrieb und ist leicht zu manövrieren (siehe Abs. 5.1).
- Die Sicherheit gegen das Einquetschen wird von einer Einstellung des Aprimatic Steuergeräts, Modell
für die Version R251 FM oder BA24 für die Versionen R251FM und R251 FE
gewährleistet.
Informationen
KEINE anderen elektronischen Geräte verwenden -
Aprimatic S.r.l. übernimmt keine Haftung bei
Nichtbeachtung dieser Vorschriften
1.3 Außenabmessungen
(Siehe Abb. 1)

1.4 Technische Daten

(siehe Tabelle)
WICHTIG: Der Schallpegel liegt innerhalb der durch die EWG-
Vorschriften festgelegten maximalen Grenzwerte, die auf den
Betrieb des Antriebs beschränkt sind, wenn er vom Torflügel und
dem Pfeiler gelöst ist.

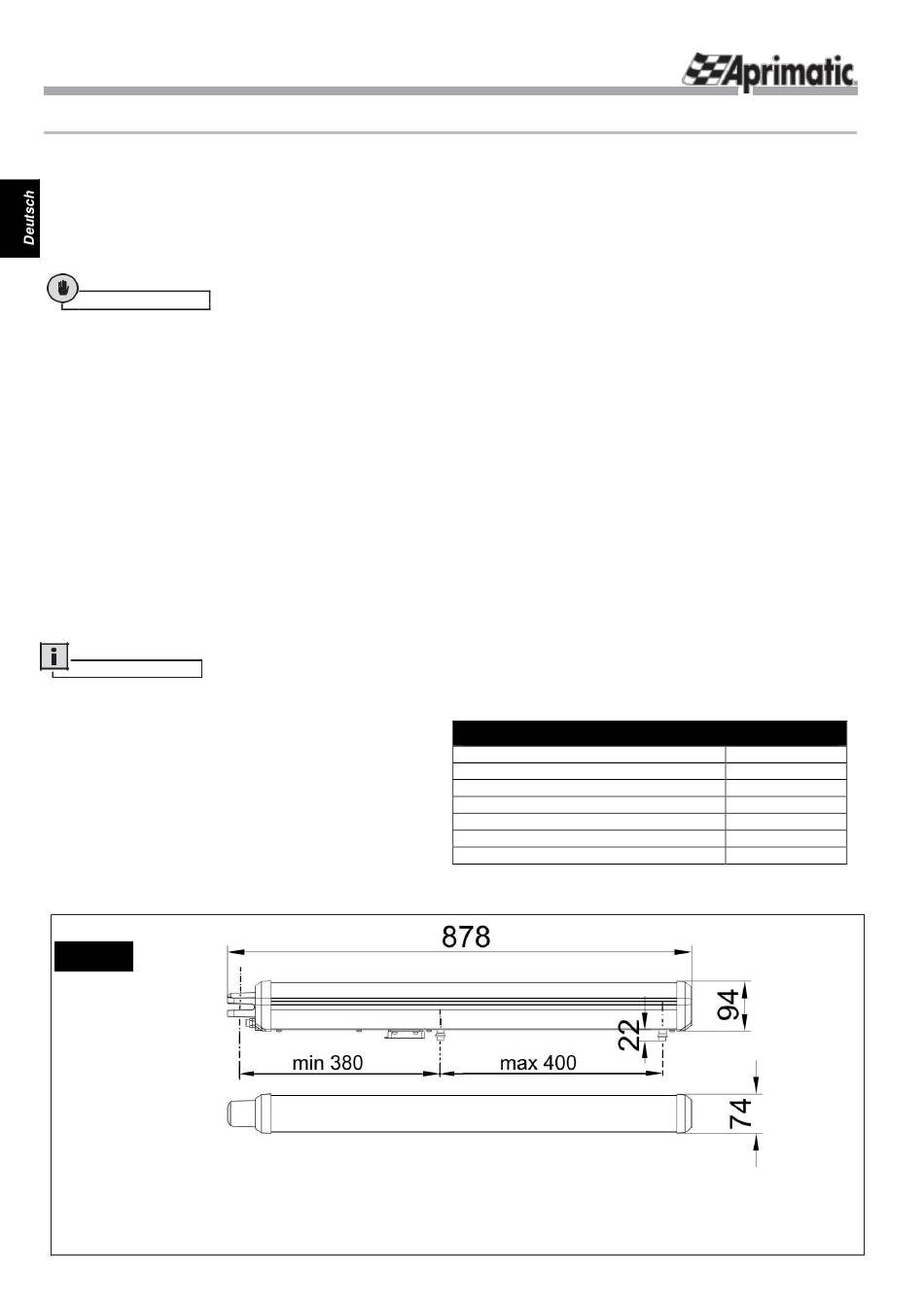

ABB. 1
HINWEIS: Bei der Version R251 FM mit mechanischem Endanschlag reduziert sich der Hub um 16 mm bei
einem Endanschlag und um 32 mm bei zwei Endanschlägen.
R251
.
-34-
oder ein gleichwertiges Aprimatic Modell
Technische Daten
Technische Daten
Motorversorgung
Frequenz
Leistungsaufnahme
MAX. Schubkraft
MAX. Hub
MAX. lineare Geschwindigkeit
Temperatur im Betriebsbereich
RSK24-2500
24 VDC
50/60 Hz
48 W
2500 N
400 mm
18 mm/Sek.
-20 °C / +50 °C
