POMP SUNTEC AN 57 C
AN 57 C
A kg/h
B bar
C bar
D cSt
E °C
F bar
G bar
H mm
(A)
45
10 - 18
0,45
2 - 75
60
2
12
0,150

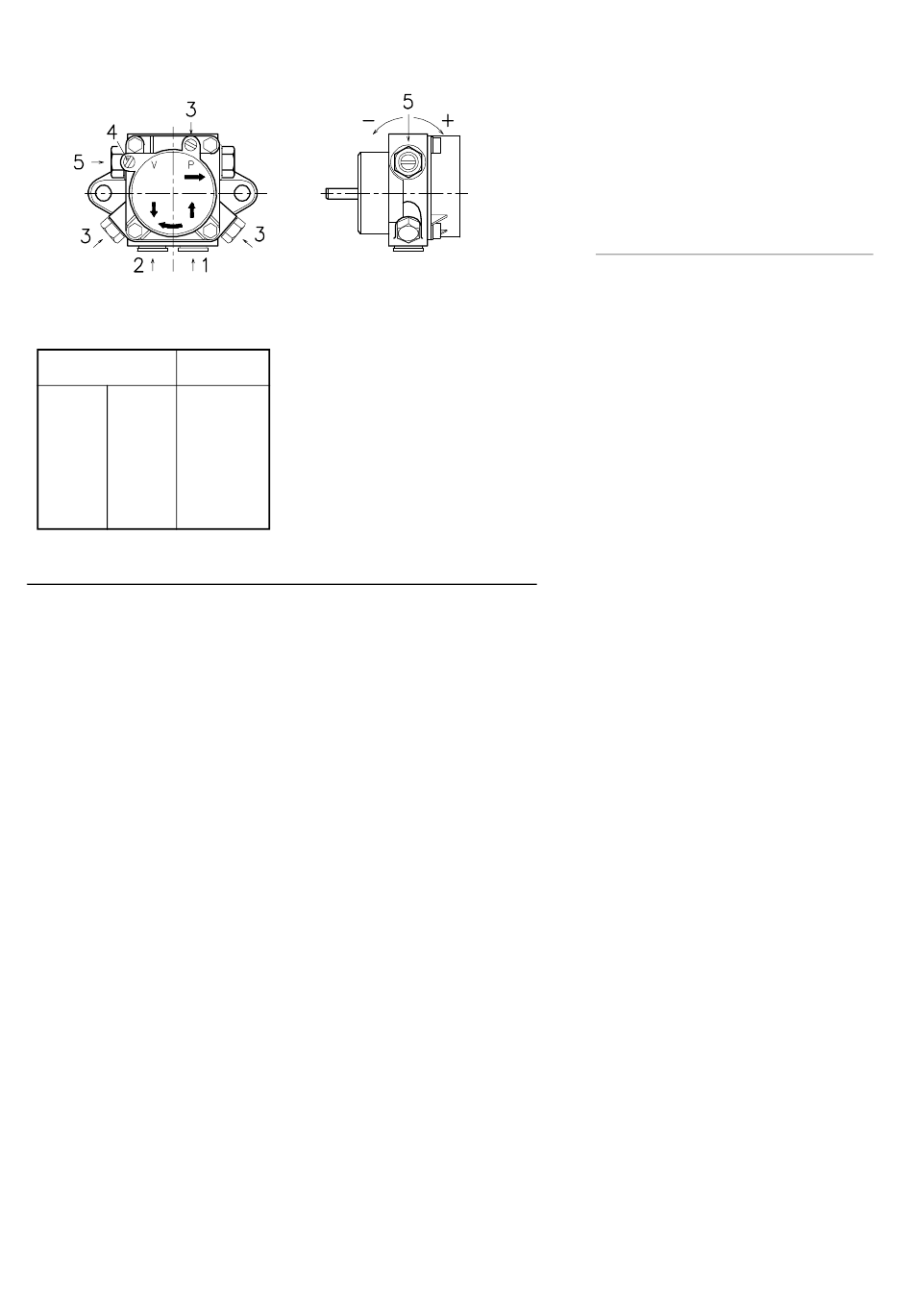

POMP (A)
1 - Aanzuiging
2 - Terugloop
3 - Aansluiting manometer
4 - Aansluiting vacuümmeter
5 - Drukregelschroef
A - Min. debiet bij een druk van 12 bar
B - Werkingsveld in stuwdruk
C - Max. onderdruk bij aanzuiging
D - Brandstofviscositeit
E - Max. temperatuur stookolie
F - Max. druk in aanvoer- en terugloopleiding
G - Afgestelde druk in de fabriek
H - Wijdte filtermaas

AANZUIGING POMP

D602
- Zorg ervoor, alvorens de brander te star-
ten, dat de terugloopleiding naar de tank
niet verstopt is. Een verstopping zou de
dichting aan de as van de pomp kunnen
beschadigen.
(Bij het verlaten van de fabriek, is de by-pass
van de pomp gesloten).
- Opdat de pomp zichzelf kan aanzuigen, is het
noodzakelijk één van de schroeven 3)(A) van
de pomp los te draaien, om de aanzuigleiding
te ontluchten.
- Start de brander door de de afstandsbedienin-
gen en de electriciteits-schakelaars te sluiten.
De pomp moet draaien in de richting van de
pijl die zich op de bovenkant bevindt.
- Als er stookolie uit schroef 3) komt is de pomp
aangezogen. Stop de brander onmiddellijk en
draai de schroef 3) aan.
De duur van deze handeling hangt af van de dia-
meter en de lengte van de aanzuigleiding. Als de
pomp bij een eerste start niet aangezogen wordt
en de veiligheidsstop van de brander in werking
treedt, wacht ongeveer 15 sec. Ontgrendel de
brander en herhaal de startfase. Enzovoort. Na
iedere 5-6 ontstekingen dient men 2-3 minuten
te wachten om de transformator te laten afkoe-
len.
Belicht de fotocel niet, om de vergrendeling van
de brander te voorkomen: de brander valt hoe
dan ook stil 10 s na het aanslaan ervan.
Opgelet:
deze operatie is mogelijk omdat de pomp, bij het
verlaten van de fabriek, gevuld is met brandstof.
Indien de pomp leeg is, vul deze met brandstof
via de vacuümmeteraansluiting alvorens de
pomp te starten. Dit om te vermijden dat de
pomp vastloopt. Vul de leiding met een afzonder-
lijke pomp indien de aanzuigleiding langer is dan
20-30 m.
9
G 1/4"
G 1/4"
G 1/8"
G 1/8"
