Contact de seuil/états de commutation

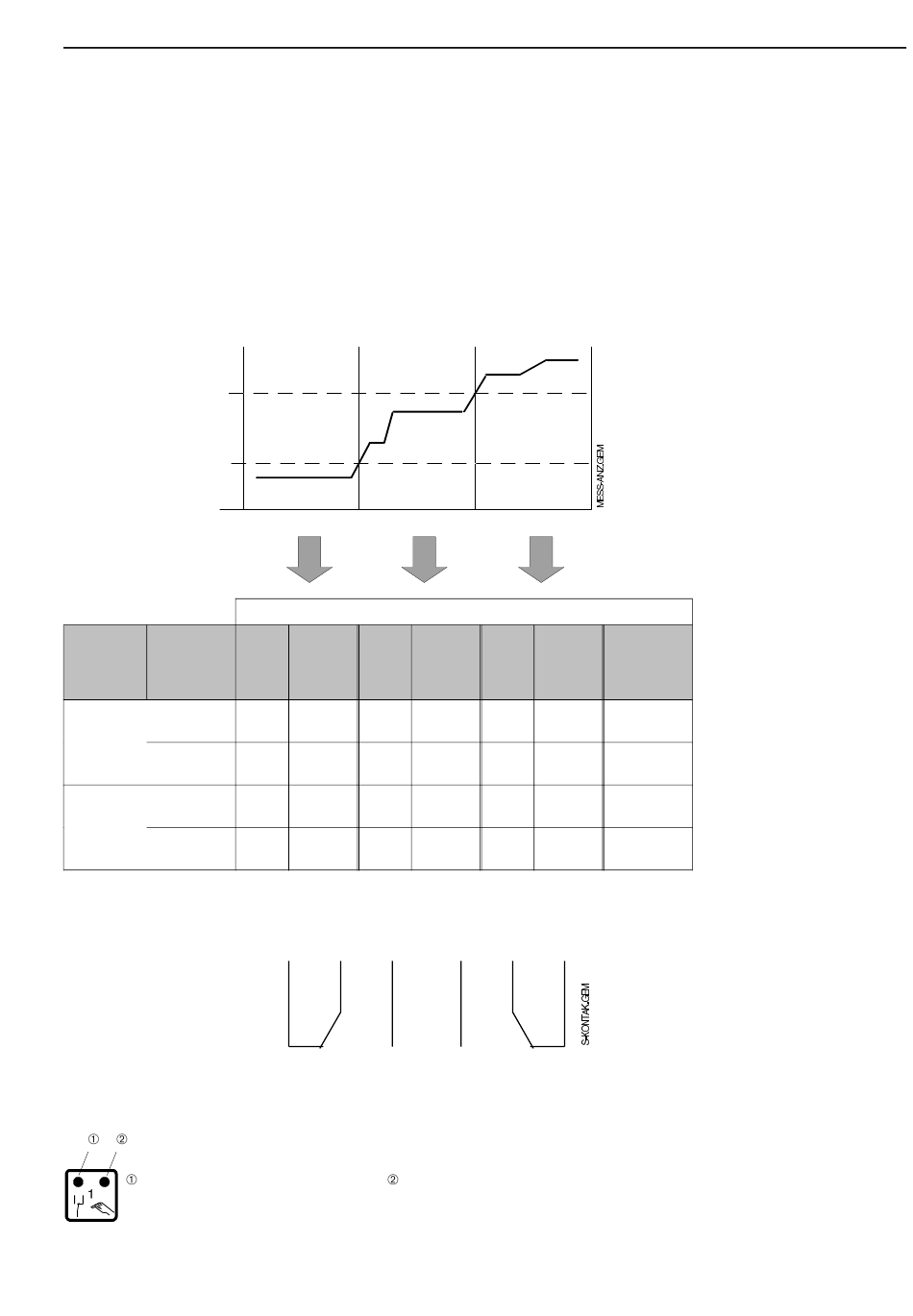

Le diagramme ci-dessous indique les diffé-
rents états de fonctionnement du contacteur
à seuil de l'instrument. La valeur mesurée
(valeur effective) oscille entre env. 0 %
( > valeur de consigne 1) et env. 100 %
( < valeur de consigne 2).
Affichage de la valeur mesurée
100 %
Valeur de consigne 2
Valeur de consigne 1
0 %
Fonction Principe
V2 / H5 V2 / H6
V3 / H5 V3 / H6
Courant de
Valeur de
repos
consigne
Courant de
MIN
travail
Courant de
Valeur de
repos
consigne
Courant de
MAX
travail
Contact seuil 1
Contact seuil 2
Fonction DEL
DEL rouge/verte pour état de
contact seuil :
verte : position de repos = OFF
rouge : position de travail = ON
La position du contact (0 = OFF, 1 = ON)
dépend de la fonction de commutation sélec-
tionnée (MIN/MAX) et de travail des contacts
de sortie (contact repos/travail).
Contacts de seuil
DEL Contact DEL
rouge OFF vert
rouge ON vert
vert ON vert
vert OFF vert
Contact = OFF
47 48 49
57 58 59
DEL rouge pour mode manuel
Mode automatique : DEL OFF
Mode manuel : DEL ON
Contact LED Contact
ON vert ON
OFF vert OFF
ON rouge OFF
OFF rouge ON
Contact = ON
47 48 49
57 58 59
7.
Valeur effective
Fig. 7.2 : Courbe d'état pour
Mycom CUM 151 avec
fonction contact de seuil
Contact en
cas de
coup. de
courant
OFF
OFF
OFF
OFF
Fig. 7.3 : Etat des contacts de seuil
et occupation des bornes
correspondantes
(selon fig. 4.2, section 4.4).
Contact de seuil
