Montage
30

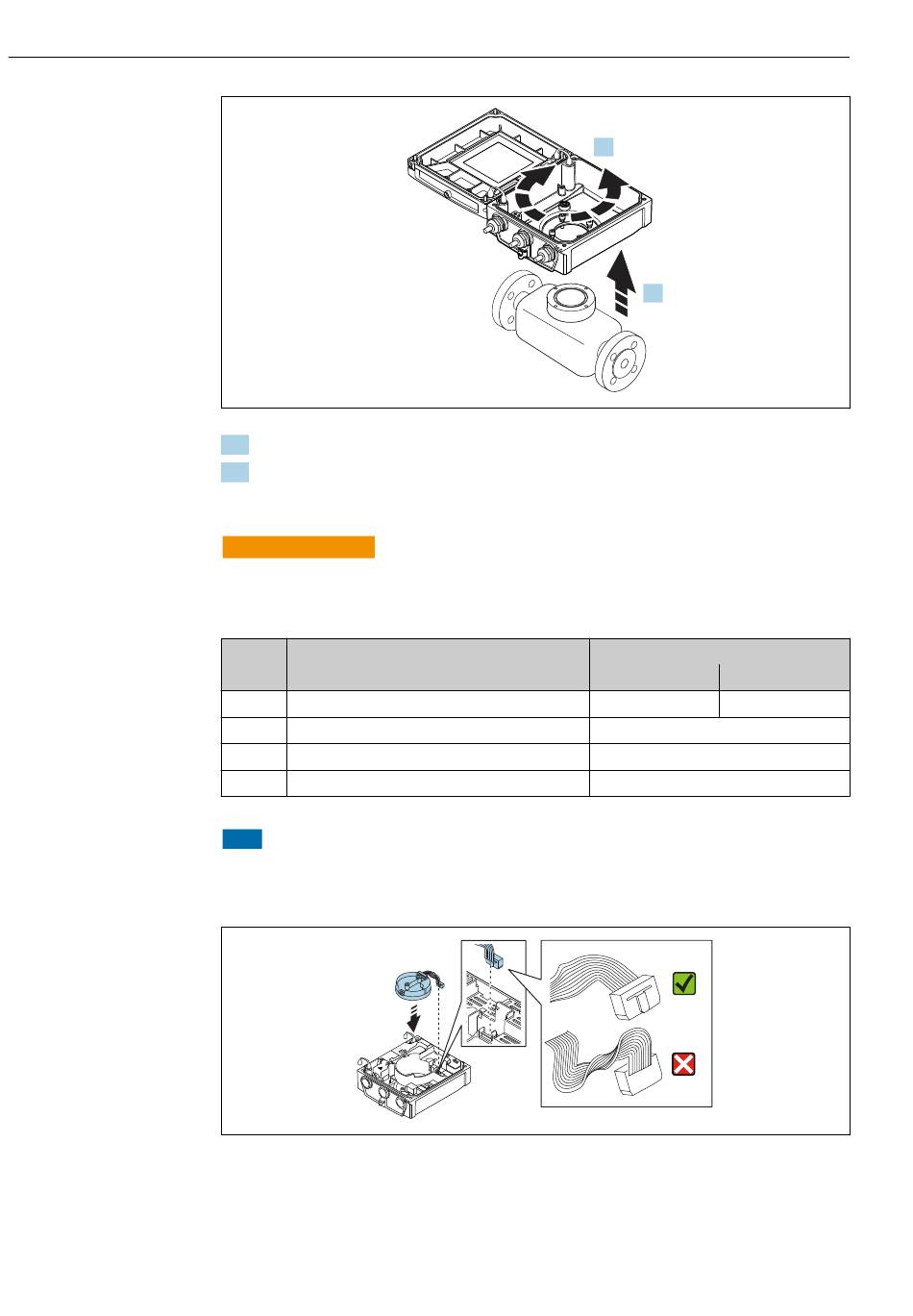

11. Soulever le boîtier du transmetteur.
12. Tourner le boîtier dans la position souhaitée par pas de 90°.
Montage du boîtier du transmetteur
AVERTISSEMENT
L
Couple de serrage trop important pour les vis de fixation !
Risque de dommages sur le transmetteur en plastique.
‣
Serrer les vis de fixation avec le couple de serrage indiqué :
Etape
Vis de fixation
→ 28
1
Couvercle du boîtier
5
Module de l' é lectronique du capteur intelligent
7
Module électronique principal
9/10
Boîtier du transmetteur
AVIS
Connecteur du module d'électronique de capteur intelligent mal raccordé !
Aucun signal de mesure n' e st émis.
‣
Enficher le connecteur du module d' é lectronique de capteur intelligent selon le codage.
Proline Promag D 400 HART
12.
11.
Couples de serrage pour le boîtier en :
Aluminium
Matière plastique
2,5 Nm (1,8 lbf ft)
1 Nm (0,7 lbf ft)
0,6 Nm (0,4 lbf ft)
1,5 Nm (1,1 lbf ft)
5,5 Nm (4,1 lbf ft)
Endress+Hauser
A0032132
A0021585
