Maintenance
"
40
1
V3

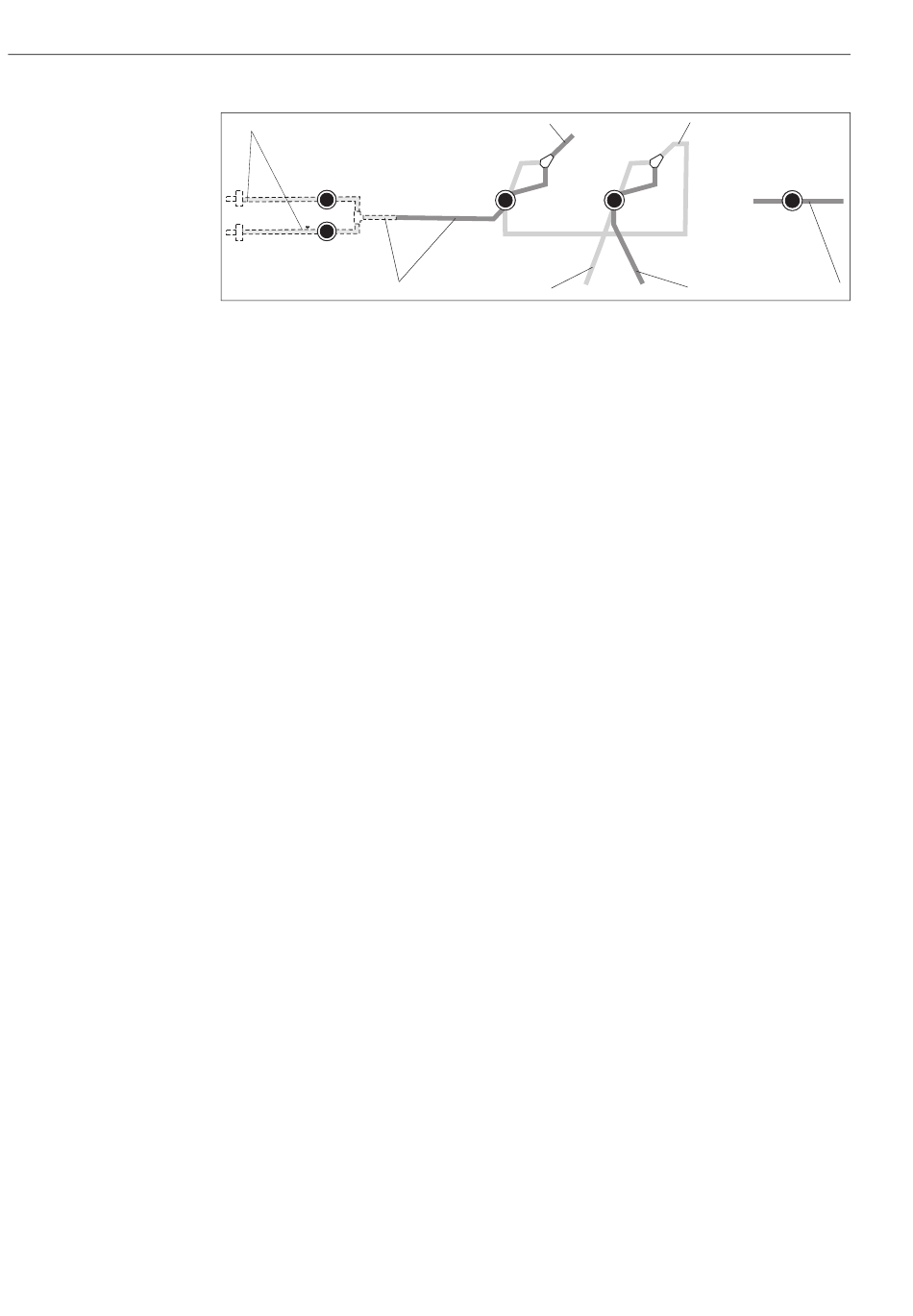

Fig. 24 :
Vannes et tuyaux des vannes
V1-4 Vannes 1, 2 et 4 (si disponible)
V3
Commutation des voies
1
Echantillon
2
Vers la pompe
3
Pièce Y, flexible de raccordement vers vanne 1, derrière
4
Tuyau d'évacuation
5
Tuyau vanne 2 devant, solution standard
6
Tuyau vanne 2 derrière, solution de nettoyage
7
Tuyau vanne 1 devant, échantillon
7.5
Remplacement du mélangeur statique
Pour remplacer le mélangeur (voir "Suppression des défauts/pièces de rechange"), procédez de la
façon suivante :
1.
Rincez d'abord avec de l'eau, puis avec de l'air (voir SERVICE).
2.
Desserrez les 4 vis du boîtier du photomètre et retirez-le.
3.
Déconnectez le mélangeur du photomètre et du raccord en T sous le boîtier du photomètre ou
dévissez le mélangeur du support.
4.
Retirez l'ancien mélangeur et insérez le nouveau.
5.
Raccordez le nouveau mélangeur au photomètre et au raccord en T.
6.
Fixez le boîtier du photomètre et vissez-le.
7.
Après le montage, remplissez les tuyaux d'échantillon, de solution standard ou de solution de
nettoyage (SERVICE).
8.
Réalisez un étalonnage (PARAMETRAGE).
7.6
Remplacement de la cuve optique du photomètre
Attention !
Manipulation de modules électroniques
Les modules électroniques sont sensibles aux décharges électrostatiques. Déchargez-vous, par
exemple à un fil de terre, avant de manipuler ces modules.
Remplacement de l'ancienne cuvette
1.
Rincez d'abord avec de l'eau, puis avec de l'air (voir SERVICE).
2.
Mettez l'analyseur hors service.
3.
Desserrez les 4 vis du boîtier du photomètre et retirez-le.
4.
Dévissez les écrous des vis de guidage et retirez complètement le photomètre.
5.
Desserrez les quatre vis sur le côté du photomètre sur lequel il n'y a pas de câble nappe.
6.
Séparez les électroniques du photomètre.
7.
Retirez la cuve optique et les tuyaux.
2
V1
7
6
Stamolys CA71PH
3
V2
5
Endress+Hauser
V4
4
a0001730
