Montage
12
Réglage du contrôle de niveau
Ajustez le contrôle de niveau conductif en fonction du nombre d'analyseurs raccordés.
Selon l'application, montez la goupille de réglage adaptée (→ å 8 et → å 9, pos. 2) ou
1.
aucune goupille de réglage.
2.
Pour un volume d'échantillon optimal, tirez le tuyau avec le repère (pos. 3) vers le bas en
fonction de l'application (1, 2 ou 3 analyseurs).

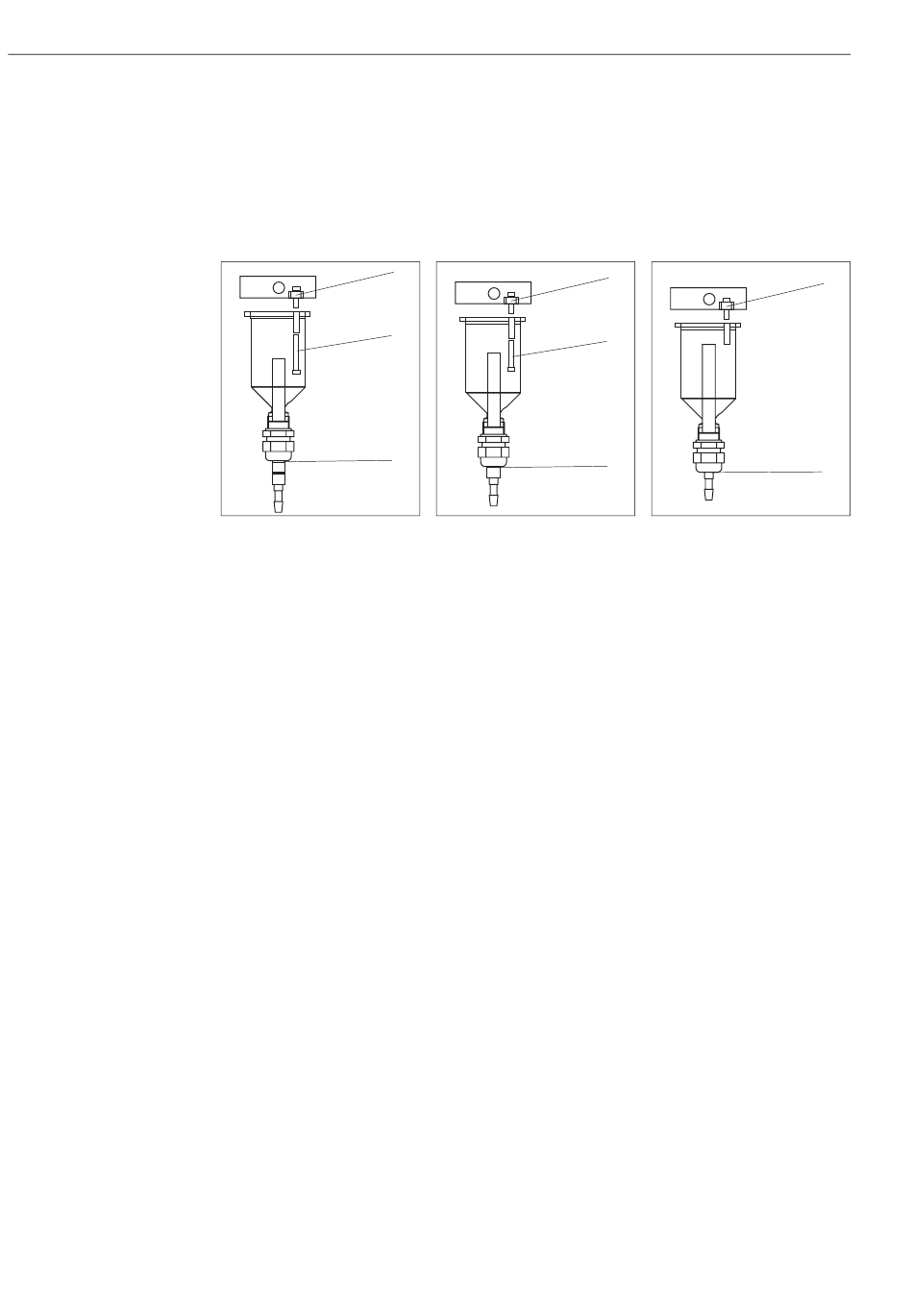

Fig. 8 :
Un analyseur
1
M 3x12
2
M 3x35 (goupille de réglage)
3
Repère 1
3.4
Montage
Pour monter l'analyseur à l'emplacement prévu, procédez de la façon suivante :
1.
Mettez l'analyseur en place et fixez-le sur une paroi au moyen de vis (Ø6 mm / 0,24").
Les dimensions sont indiquées dans le chapitre précédent.
2.
A l'aide d'un niveau à bulle, vérifiez que l'armoire est posée ou suspendue horizontalement.
C'est la seule manière de s'assurer que les éventuelles bulles d'air peuvent s'échapper de la
cuve optique.
3.
Placez les protections de coin (uniquement avec boîtier GFK).
4.
Mettez en place une conduite d'évacuation pour les produits réactionnels. Il est conseillé
d'utiliser une conduite rigide (PVC ou PE, diamètre intérieur 1 " avec pente de 3%).
5.
Vissez le connecteur à visser ID 16 dans le tube de sortie par le bas. Fixez le tuyau Grifflex
ID 19 au support à l'aide d'un collier de serrage (uniquement CA71PH-F).
6.
Insérez les tuyaux des vannes. Pour le transport, ils sont en partie retirés des vannes. Cela évite
que les tuyaux soient collés ou pressés à la même position pendant une longue période.
1
2
3
a0001367
Fig. 9 :
Deux analyseurs
1
M 3x12
2
M 3x20 (goupille de réglage)
3
Repère 2
Stamolys CA71PH
1
2
3
a0001366
Fig. 10 :
Trois analyseurs
1
M 3x12
3
Repère 3
Endress+Hauser
1
3
a0001365
