ANNExE 10: INSTALLATION DES TUBES D'AIR ET DU COUPE-FEU
1.

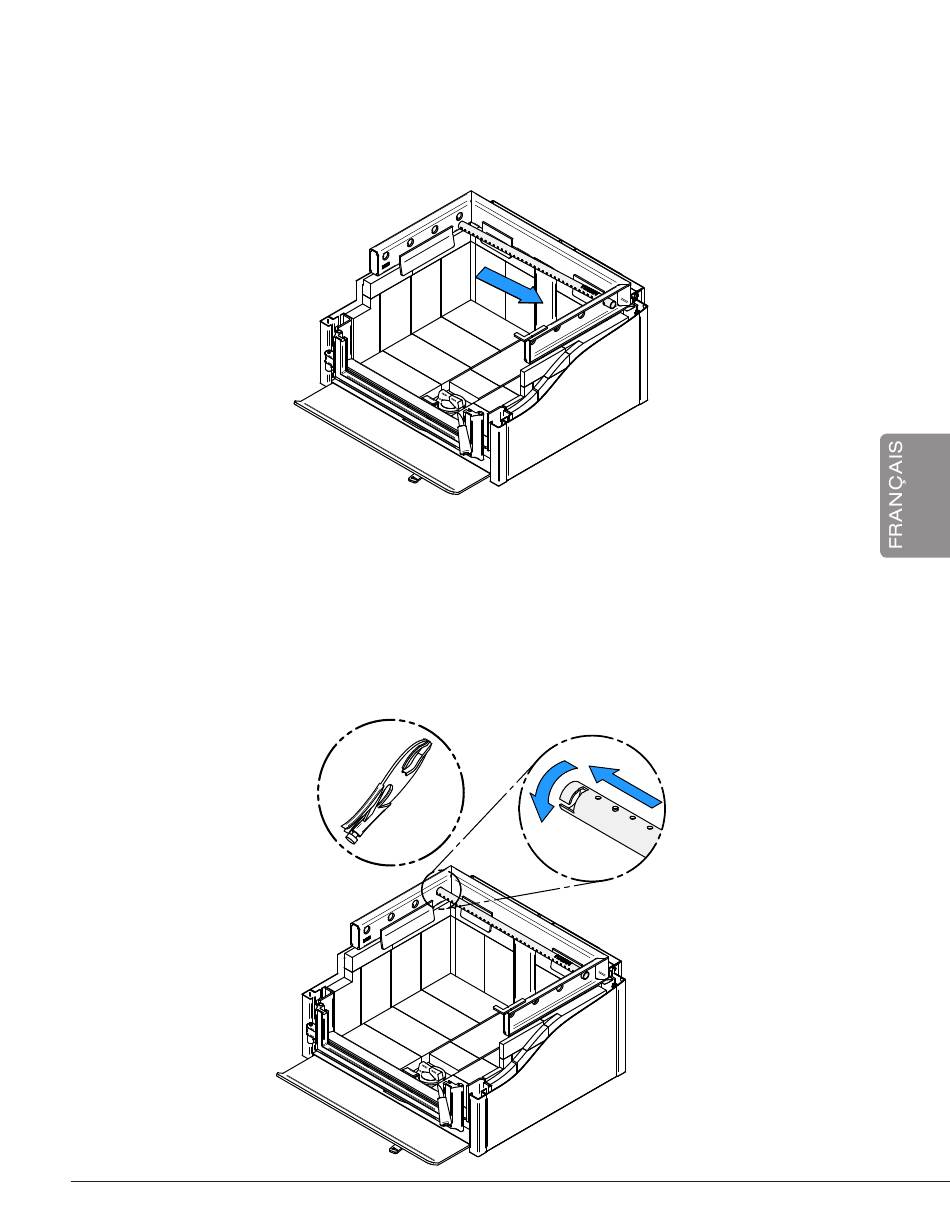

En commençant vers l'arrière, incliner et insérer le tube d'air secondaire arrière dans le trou
du fond de la canalisation droite. Ensuite, lever et pousser le tube vers la gauche dans le trou
correspondant de la canalisation de gauche.
2.
Aligner le chemin du tube et la dent dans le trou de la canalisation. Tenir le tube à l'aide d'une
pince de serrage et suivre le mouvement décrit dans la figure ci-contre, pour le sécuriser en
place. S'assurer que la dent touche le fond du chemin du tube.
3.
Installer le coupe-feu
4.
Répéter les étapes 1 et 2 pour les autres tubes d'air secondaire.
5.
Retirer dans l'ordre inverse.
Manuel d'installation et d'utilisation - Gateway 3500
Page 57
