Montering af MiniLift125
Kontroller, at samtlige dele er med:
Løftemotor, styreboks, batteripakke, understel med spredningsmotor, fodplade, underbensstøtte, håndbetjening med
kabel, manual samt oplader. Der skal også være skruer og dækhætter til montering (se nedenfor).
Montering:

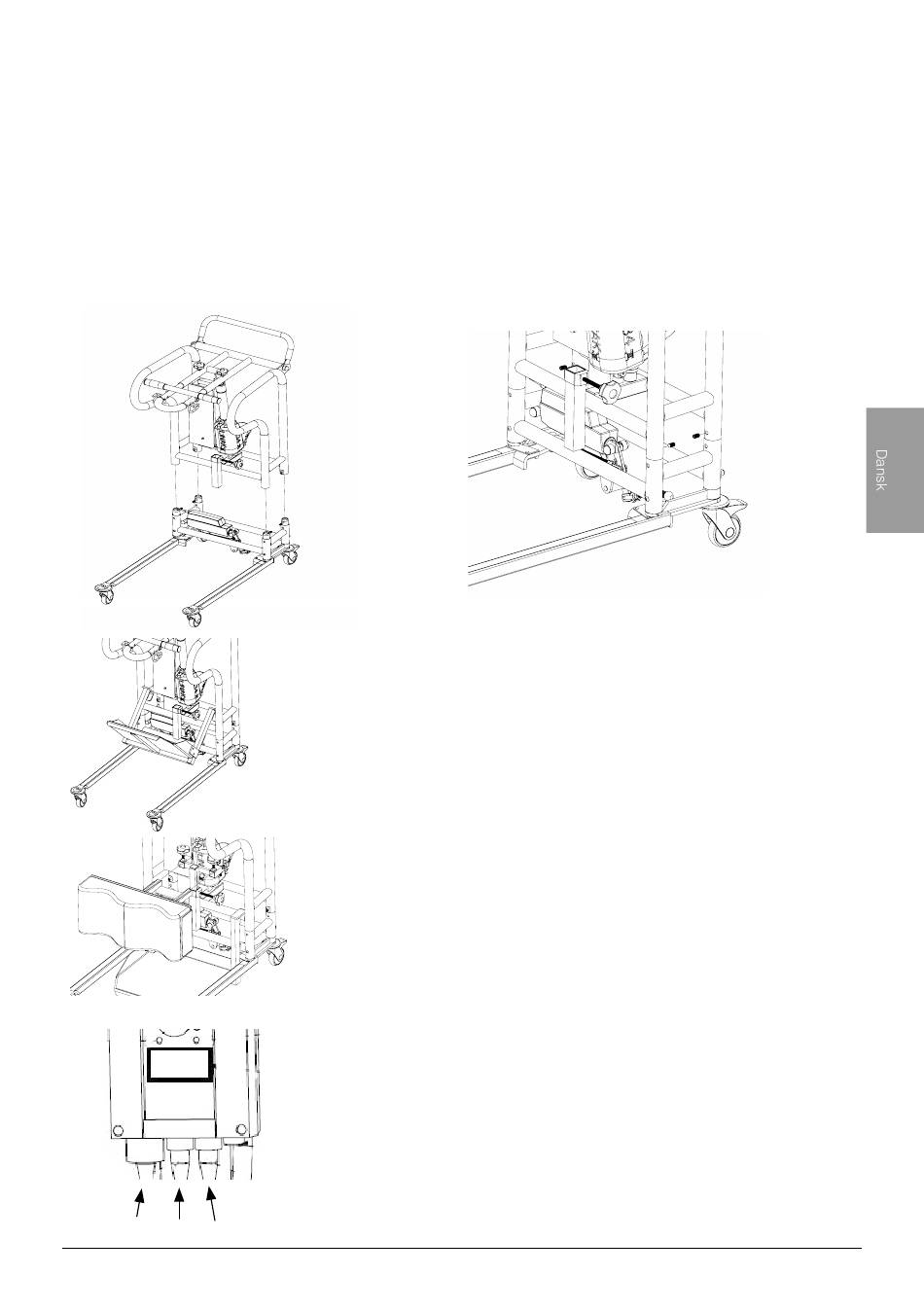

Placer den øvre sektion ovenpå den nedre sektion, og sænk den forsigtigt ned på den nedre sektion (1). Tryk den hele
vejen ned, og stram de fire skruer. Slut af med at trykke dækhætterne fast på boltene (2).
1
2
3
4
5
A
B
C
D
E
F
G
H
J
K
L
M
1
2
3
4
5
HS
M1
SystemRoMedic
U S E R M A N U A L
TM
6
7
8
9
10
1
6
7
8
9
10
Montere fodpladen ved at hænge den på den tværgående stiver, og fold den
ned (3).
3
Monter underbensstøtten ved at føre stiveren på bagsiden ind i beslagene på
løfteren (4), og træk derefter grebene til.
4
Slut kablerne til: Kabel til håndbetjening i HS, kabel til løftemotoren på
løftesøjlen i udtag M1, og kabel til spredningsmotoren til udtag M2 (5).
5
