7.

RACCORDEMENT DU TUYAU FRIGORIFIQUE

7.1 Raccordement et débranchement des tuyaux de refroidissement
OUTILS NÉCESSAIRES
- Vous aurez besoin des outils suivants pour réaliser correctement ce travail d'installation :
1 clé plate de 19 mm
1 clé plate de 22/24 mm
1 clé plate de 24/27mm
1 clé Allen de 5 mm
1 tournevis Philips
1 spray de détection des fuites ou sinon, de la mousse de savon (mélange eau/détergent)
INFORMATIONS IMPORTANTES
• Suivez les instructions détaillées pour le raccordement des conduites de frigorigène à l'unité
d'intérieur et à l'unité d'extérieur. Nous pouvons fournir une garantie seulement si les lignes sont
correctement installées comme décrit dans les instructions.
• Ne retirez pas les bouchons d'étanchéité immédiatement avant d'installer les lignes.
• Pour prévenir les fuites, assurez-vous que les raccords vissés rapidement démontables sont absolument
propres. L'humidité et les corps étrangers auront un impact négatif sur la fonction des raccords rapide-
ment démontables, entraînant un danger de perte du réfrigérant (non couvert par la garantie).
• N'installez les lignes frigorifiques qu'à l'extérieur dans un climat sec.
• Les lignes frigorifiques ne doivent pas être installées puis plâtrées.
• Assurez-vous que le réfrigérant ne pénètre jamais dans l'environnement. La manipulation inappro-
priée du réfrigérant peut être nocive pour la santé. Portez toujours des gants de travail et des lunet-
tes lorsque vous manipulez un réfrigérant.
• Ne fumez pas pendant le travail d'installation. L'équipement ne doit jamais être actionné sans les
lignes de réfrigérant raccordées, sinon l'équipement s'abîme immédiatement.
• Les raccords vissés ne peuvent être serrés qu'en utilisant la clé plate appropriée.

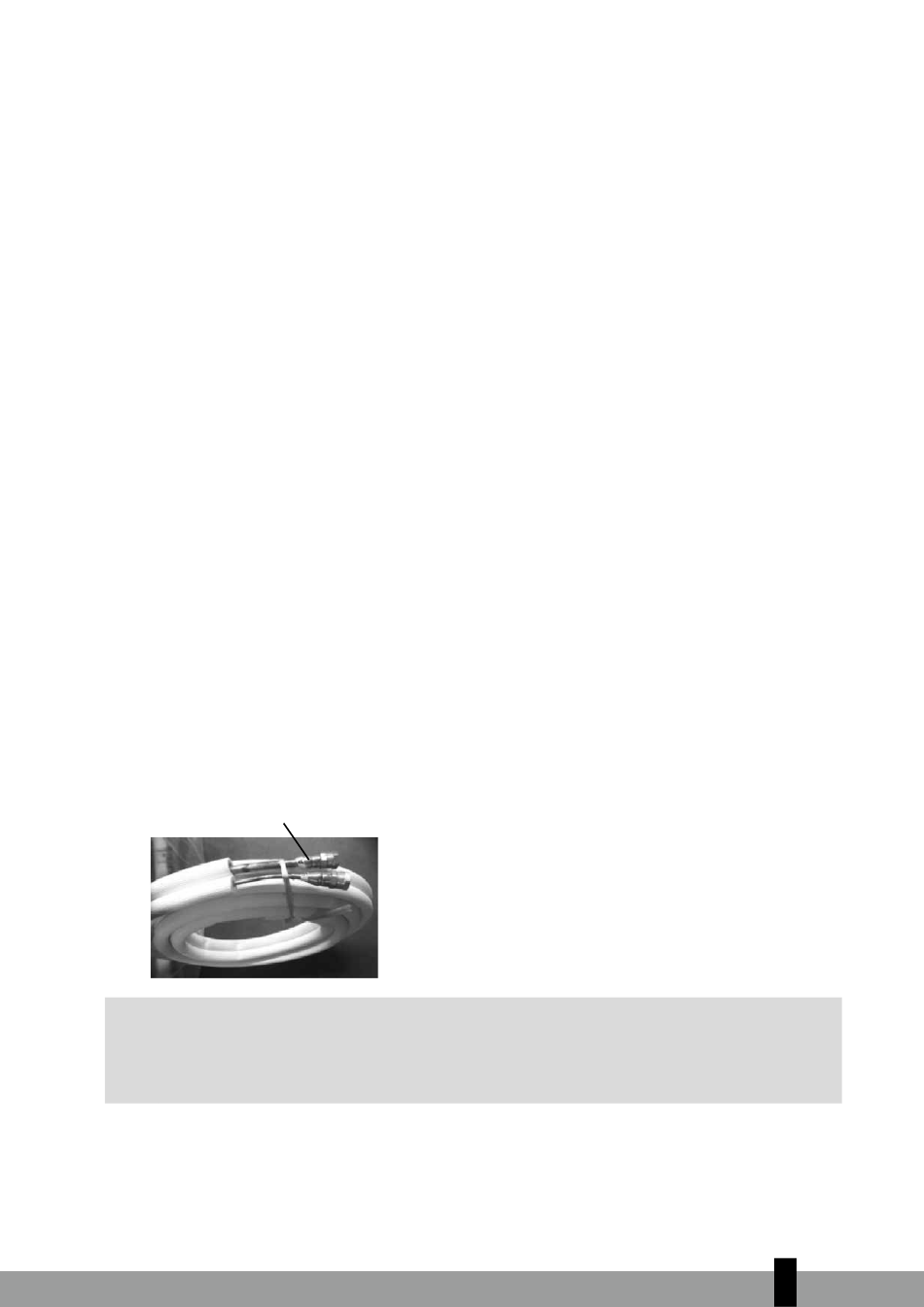

Conduite de frigorigène
Raccords (deux extrémités)
G
REMARQUE : Pour distinguer les raccords à brancher à l'unité d'intérieur et à l'unité d'extérieur,
les raccords de la conduite de frigorigène ont été étiquetés « A », « B », « C » et « D ». Assurez-
vous que les marques sur les raccords sont identiques à l'intérieur et à l'extérieur respectivement
pendant le raccordement.
• N'oubliez pas que s'ils sont serrés avec un trop petit couple, ils fuiront, mais s'ils sont serrés avec un
couple trop important, les raccords vissés peuvent subir des dommages. Si vous avez des doutes sur
le raccordement des raccords de la ligne frigorifique, il est impératif de contacter votre équipe de
service clientèle ou un entrepreneur en réfrigération.
