SC 4232 / SC 5232
SC 4248 / SC 5248 / SCJA 4819
6,2 Perfuração da tubagem, mangueira de condensação e passagem do cabo.

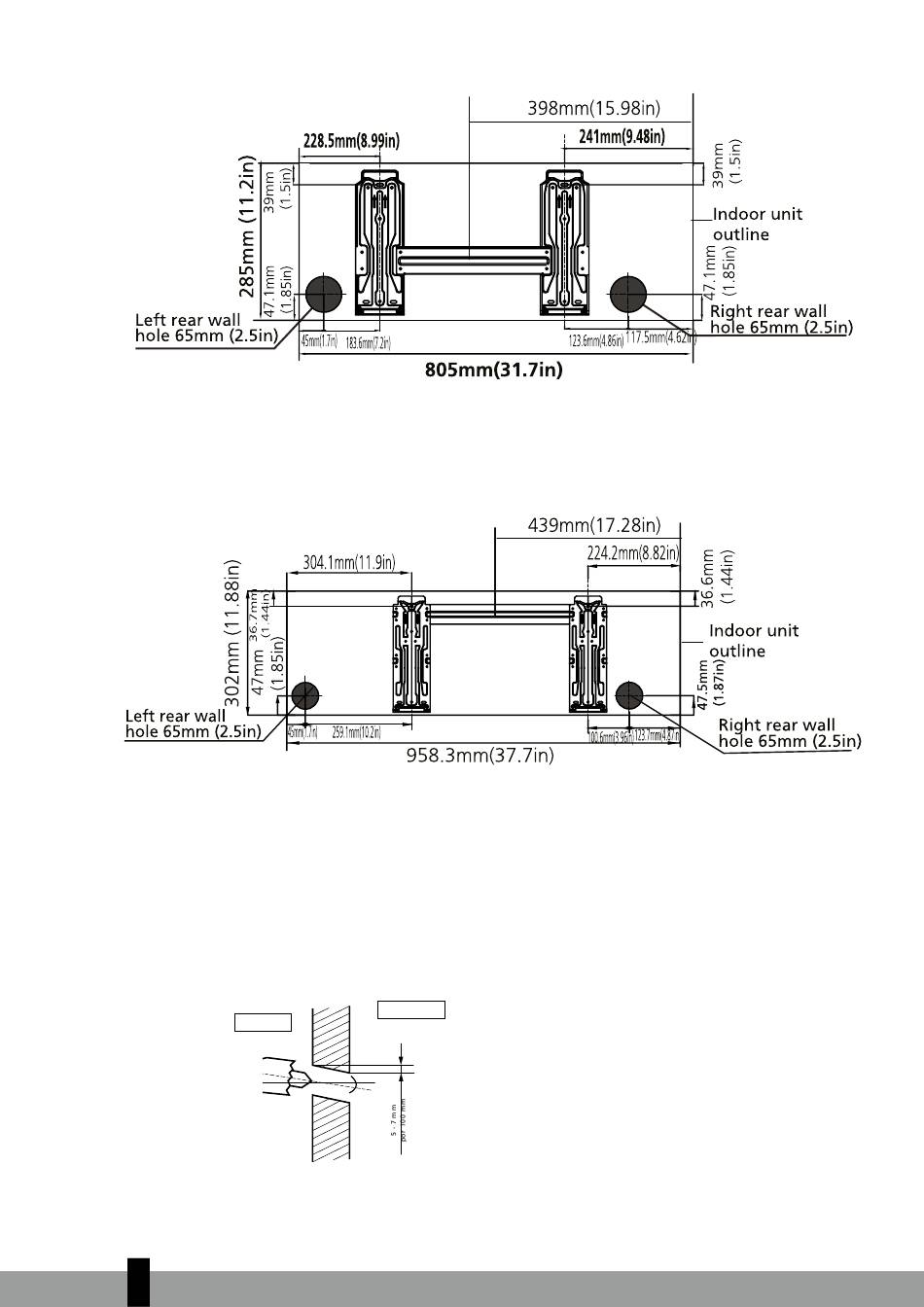

a. Determine as posições dos orifícios de acordo com o diagrama detalhado na Fig. 9. Perfure um (1)
orifício inclinado ligeiramente para baixo para o lado exterior, isso irá impedir a entrada de água
(figura 10).
b. Utilize sempre uma conduta de orifício na parede ao perfurar uma grelha de metal, placa de metal
ou semelhante.
9
144 144
Parede
Exterior
Interior
≥5°
Figura 10
