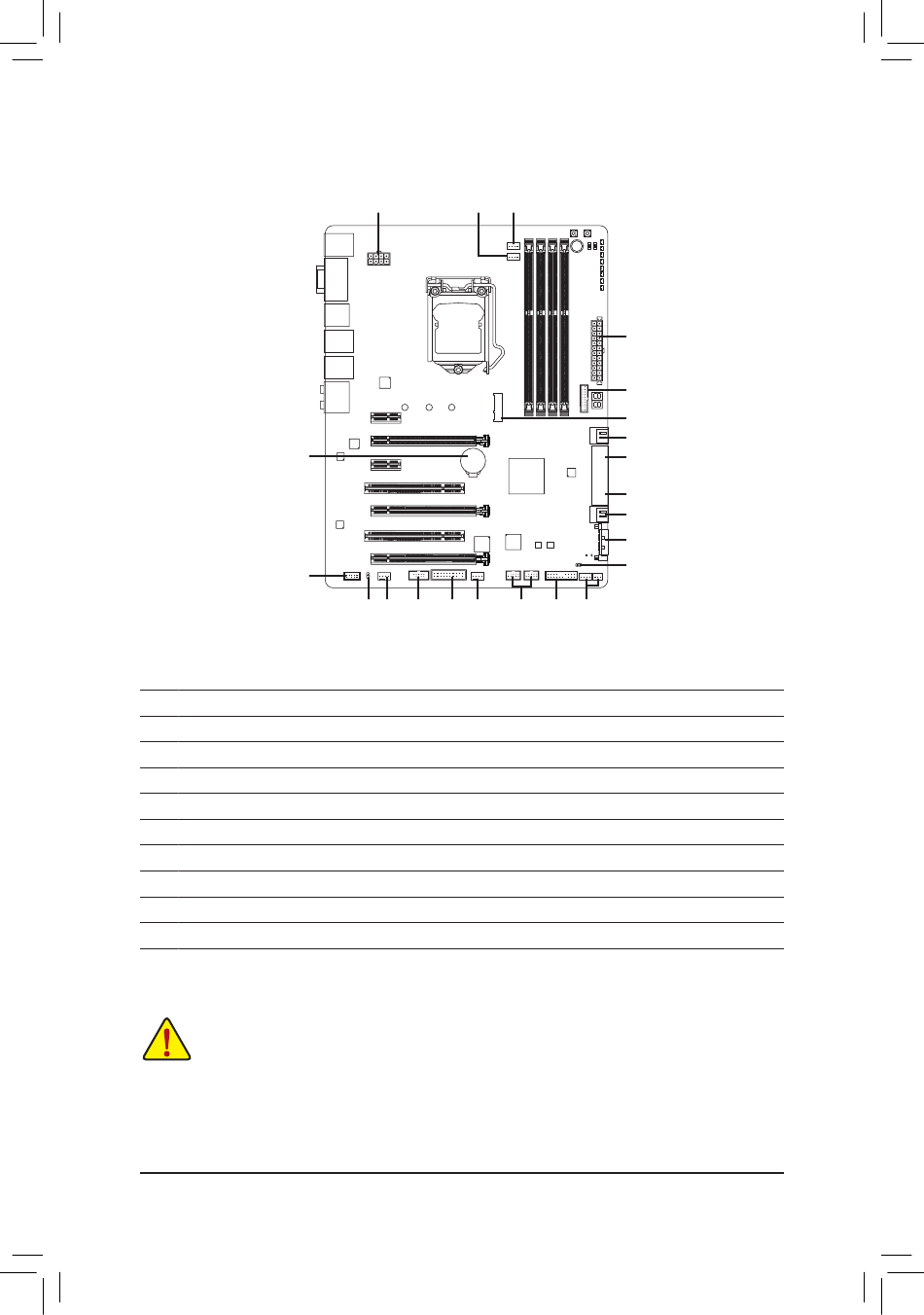

Connecteurs internes
18
12
1) ATX_12V_2X4
2) ATX
3) ATX4P
4) CPU_FAN
5) SYS_FAN1/2/3/4
6) CPU_OPT
7) SATA_EXPRESS
8) SATA3 0/1/2/3/4/5
9) GSATA3 6/7
10) M.2
Uniquement pour Z97X-UD5H.
Lisez les lignes directrices suivantes avant de connecter des périphériques externes:
• Assurez-vous d'abord que vous périphériques sont conformes aux connecteurs sur lesquels
vous souhaitez les connecter.
• Avant d'installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur.
Débranchez la fiche d'alimentation de la prise d'alimentation pour éviter d'endommager les
périphériques.
• Après avoir installé le périphérique et avoir allumé l'ordinateur, assurez-vous que le câble du
périphérique a été correctement branché au connecteur sur la carte mère.
1
6
4
13
5
16
17
5
15
11) F_PANEL
12) F_AUDIO
13) SPDIF_O
14) F_USB30
15) F_USB1/F_USB2
16) COMA
17) TPM
18) BAT
19) CLR_CMOS
- 29 -
2
14
10
9
8
7
8
3
19
11
5
