Structure et fonctionnement
Soudage à l'électrode enrobée
•
Branchez la fiche du câble du porte-électrode dans la prise de raccordement, insérer le courant de
soudage « + » ou « - » puis verrouillez en tournant vers la droite.
•
Branchez la fiche du câble de masse dans la prise de raccordement, branchez le courant de soudage
« + » ou « -» puis verrouillez en tournant vers la droite.
La polarité du courant de soudage au niveau de la commande du poste doit être inversée
(cf. chapitre « Inversion de la polarité du courant de soudage).
5.7.2
Sélection de la tâche de soudage
La modification des paramètres de soudage de base n'est possible que dans la mesure
où :
•
le courant de soudage ne circule pas et
•
l'interrupteur à clé (option) est en position « 1 ».
Pour sélectionner la tâche de soudage, il suffit d'activer les boutons de la commande du poste de
soudage. Les voyants lumineux (LED) signalent les paramètres de soudage sélectionnés.
Procéder au réglage de la tâche de soudage dans l'ordre suivant :

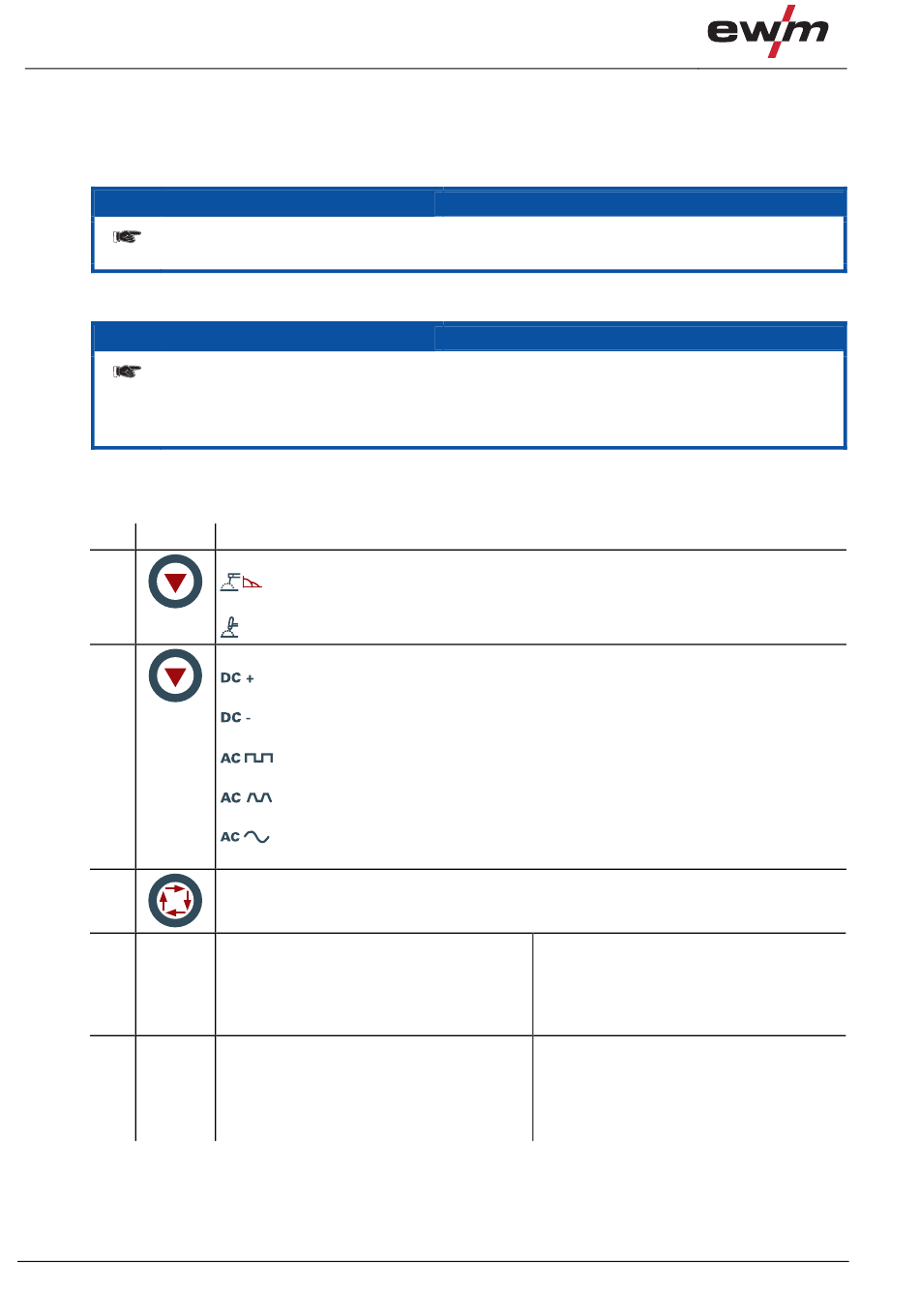

Pos. Symbole Description
1
2
3
4
AMP%
5
sec
58
0
Touche « Procédé de soudage »
Soudage à l'électrode manuelle, le voyant vert s'allume /
rle voyant rouge du réglage Arcforce s'allume.
Soudage TIG
Touche « Polarité du courant de soudage »
Soudage au courant continu à polarité positive sur le porte-électrode face à la
pièce (inverseur de polarisation, seulement électrode manuelle)
Soudage au courant continu à polarité négative sur la torche (le cas échéant,
sur le porte-électrode) face à la pièce.
Soudage au courant alternatif avec progression du courant à angle doit.
Apport d'énergie maximal et soudage très sûr.
Soudage au courant alternatif avec progression trapézoïdale du courant.
Adapté à la plupart des applications.
Soudage au courant alternatif avec progression sinusoïdale du courant.
Faible niveau sonore.
Touche Sélection paramètre de soudage
Ce bouton vous permet de choisir les paramètres de soudage en fonction du procédé
de soudage et du mode utilisés.
Courant initial (TIG)
proportionnel au courant principal.
Plage de réglage 1 % - 200 %; progression
1 %. Pas d'impulsions au cours de la
phase de courant initial.
Délai de pente de montée (TIG)
Plages de réglage : 0,00 s à 20,0 s
(progression 0,1 s).
Le délai de pente de montée peut être
réglé soit pour 2 temps soit pour 4 temps.
CONSIGNE
CONSIGNE
Courant Hotstart (électrode enrobée)
proportionnel au courant principal. Plage
de réglage 1 % - 200 %; progression 1 %.
Délai Hotstart (électrode enrobée)
Plages de réglage : 0,00 s à 20,0 s
(progression 0,1 s).
099-000120-EW502
26.07.2011
