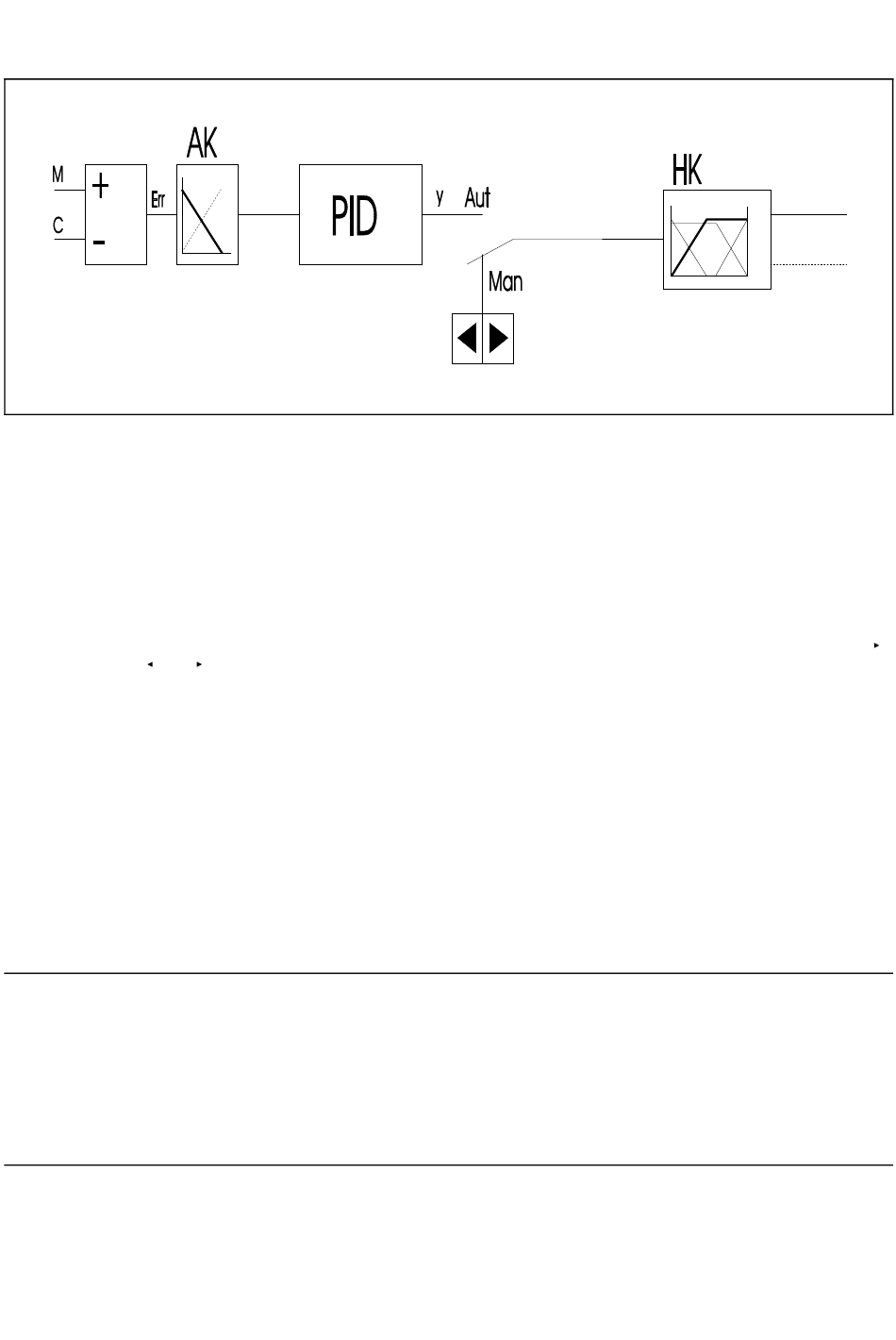

Fig. 34
Z-19079
Les régulateurs ont deux caractéristiques dont le réglage doit
être effectué dans l'ordre suivant:
Caractéristique de commande manuelle (HK) Lx-M01-Q03
La caractéristique de commande manuelle détermine comment
la sortie du régulateur doit se comporter en actionnant les
touches manuelles < > et < > (pour les régulateurs pas à pas,
cette fonction est définie par le câblage).
Les exigences requises relèvent des considérations sur la sécu-
rité des équipements techniques pour l'organe de réglage.
Exemple:
La vanne ouvre par effet de ressort et ferme proportionnellement
au courant de réglage, c.à-d. quèlle est fermée dans un état
sans courant
ou
la vanne ferme avec effet de ressort et ferme proportionnelle-
ment au courant de réglage, c.à-dire. qu'elle est fermée dans un
état sans courant.
Caractéristique de commande automatique (AK) Lx-M02-Q01
La caractéristique de commande automatique détermine com-
ment le régulateur réagit à une modification de la grandeur ré-
glante. La sortie doit-elle monter ou tomber pour une grandeur
réglante ascendante? Faut-il refroidir plus ou chauffer moins à
une température ascendante?
26 Exemples de configuration: Caractéristiques
En sélectionnant la caractéristique appropriée, il est possible
d'ouvrir une vanne indépendamment du type avec la touche < >.
Une vanne ouverte est toujours affichée avec y = 100 %.
Le bloc HK comprend en plus, au choix, la répartition du signal
de sortie de la fonction PID sur deux signaux de sortie avec
caractéristique égale ou différente (split-range).
Lors du réglage de la caractéristique de commande automatique,
observer la caractéristique de commande manuelle réglée.
