Multiplication

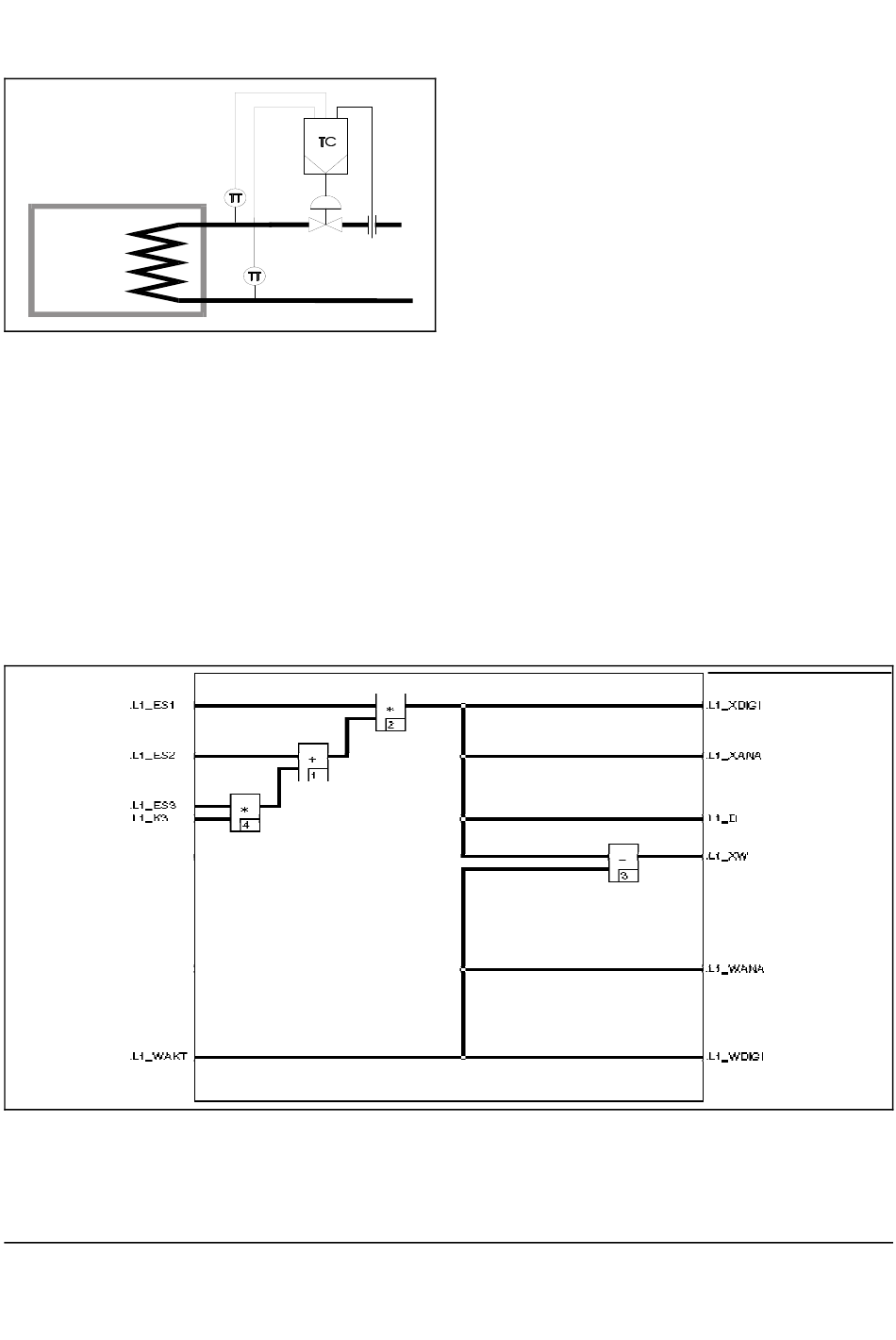

Fig. 48
Régulation de la quantité de chaleur avec Protronic 500
Z-19127
Le couplage d'entrée multiplication permet la régulation d'un pro-
duit à partir de deux grandeurs d'entrée. Pour cela, la somme
évaluée de deux grandeurs peut aussi figurer à la place d'une
grandeur d'entrée.
Xw = E1 * (E2 + K3*E3) - C
La régulation de la quantité de chaleur sert d'exemple d'applica-
tion. Il s'agit ici de mesurer sur un consommateur de chaleur la
quantité qui coule (ou s'écoule) d'un caloporteur p.ex. l'eau et la
différence de température entre l'aller et le retour.
Fig. 49
Circuit d'entrée multiplication
.Lx-ESx
entrées des circuits d'entrée de rapports
Z-19096
rangées sur les entrées analogiques par
Bx-M04
.Lx-K3
facteur d'évaluation pour ES3
.Lx_WAKT valeur de consigne actuelle
.Lx_XDIGI
affichage numérique pour M
40 Exemples de configuration: Multiplication
Pour obtenir une mesure exacte, la pression et la température de
la quantité sont corrigées (en cas d'eau, il s'agit souvent unique-
ment d'une correction de la température d'eau). Dépendant de
l'arrangement de la mesure de débit en flux ou reflux, les tem-
pératures appropriées devaient être utilisées.
Configuration
Les trois entrées sont à graduer avec leurs dimensions.
Couplage d'entrée:
Bx-M03-Q01 = 3
Multiplication
Affectation correction d'état
CE1-M02-Q01 =
signal de débit en fonction de l'entrée
utilisée
CE1-M02-Q02 = 0
pas de correction de pression
CE1-M02-Q03 =
température aller en fonction de l'entrée
utilisée
CE1-M02-Q04 = 0
pas de correction de joint
Affectation du couplage d'entrée:
Bx-M03-Q01 = 91
signal de quantité corrigé à partir de la
correction d'état 1
Bx-M03-Q02 =
température aller en fonction de l'entrée
utilisée
Bx-M03-Q03 =
température retour en fonction de l'entrée
utilisée
Paramètres:
Bx-P102 = −1
fait de l'addition la soustraction néces-
saire.
.Lx_WDIGI affichage numérique pour C
.Lx_XANA
indication analogique pour M
.Lx_WANA indication analogique pour C
.Lx_D
à la composante D
.Lx_XW
écart de réglage
