Configuration
Sélection du menu de configuration

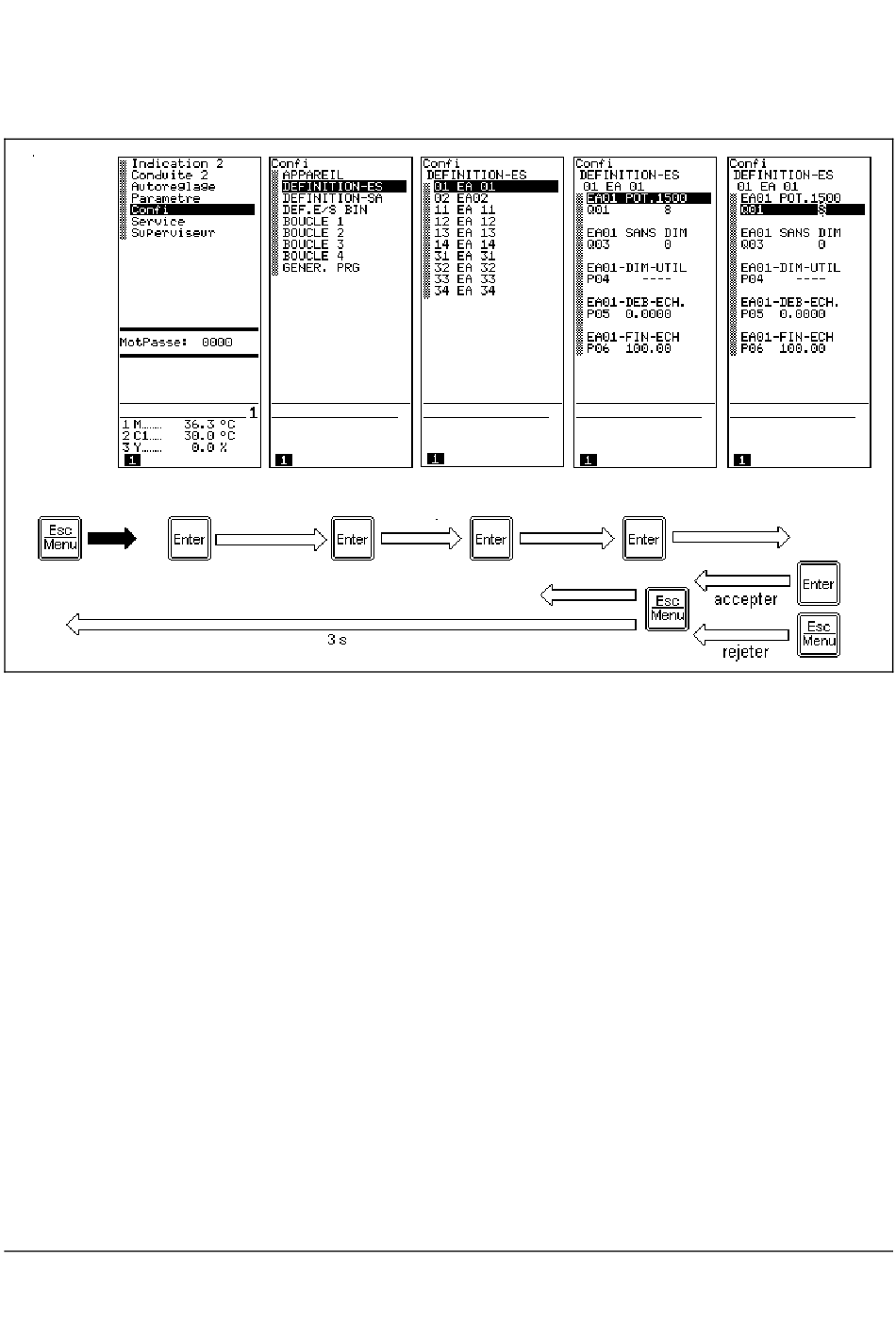

Fig. 21 Menu de configuration
Z-19061
Repartition des tableaux de confi-
guration
Les tableaux de configuration représentées dans ces instructions
de service (à partir de la page 74) sont répartis comme suite:
Appareil toutes les fonctions qui sont actives pour
l'appareil complet.
Définition EA définir les entrées analogiques avec les
fonctions sonde de mesure, linéarisation,
filtrage, échelle.
Définition SA définir les plages de signalisation.
Définition ESB: définir les entrées/sorties binaires comme
entrées ou sorties.
Boucles 1 à 4 configurer les travaux de régulation avec
les fonctions de sortie de réglage, cou-
plage d'entrée, structure PID.
Corr. état x sélectionner et paramétrer la correction
d'état.
Générateur de
programme activer les programmes.
18 Configuration
L'ordre de configuration
L'ordre suivant vous est proposé pour la configuration d'un
nouvel appareil:
1. Appareil
2. Entrées analogiques
3. Correction d'état, dans la mesure où elle a été prévue
4. Sorties analogiques
5. Entrées/sorties binaires
6. Fonction de régulation
