5.1.5
Refroidissement de la torche
5.1.5.1
Raccordement du module de refroidissement
Pos. Symbole Description
1
2
3
•
Insérer et verrouiller la fiche d'alimentation à 4 broches du refroidisseur dans la prise de
raccordement, 4 broches du poste de soudage
•
Insérer et verrouiller la fiche du câble de commande à 8 broches du refroidisseur dans la prise de
raccordement, 8 broches du poste de soudage
099-005406-EW502
06.07.2016
0
Prise de raccordement, 4 broches
Tension d'alimentation du refroidisseur
Prise de raccordement, 8 broches
Ligne de commande du refroidisseur
Module de refroidissement
Structure et fonctionnement

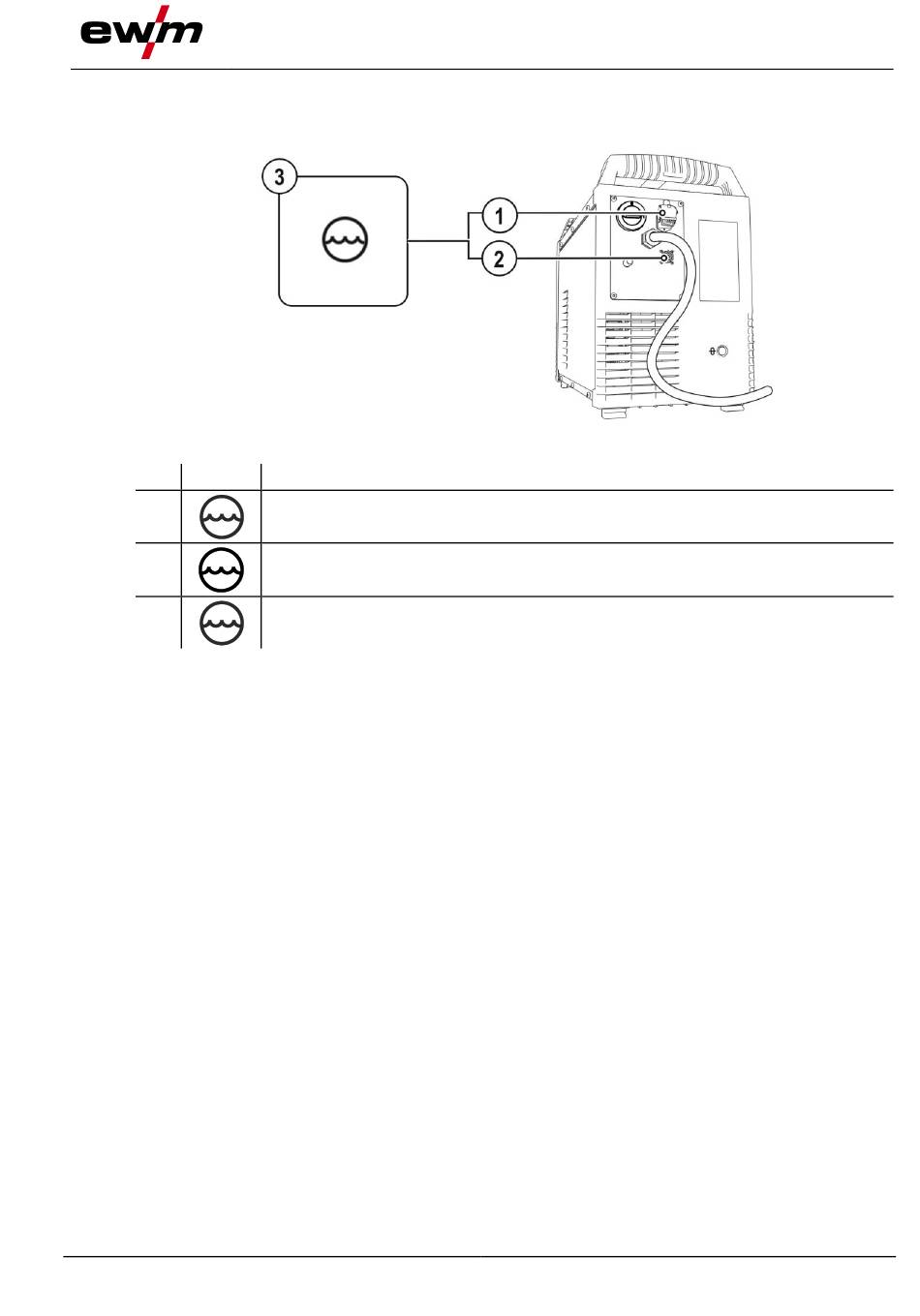

Illustration 5-2
Transport et mise en place
25
