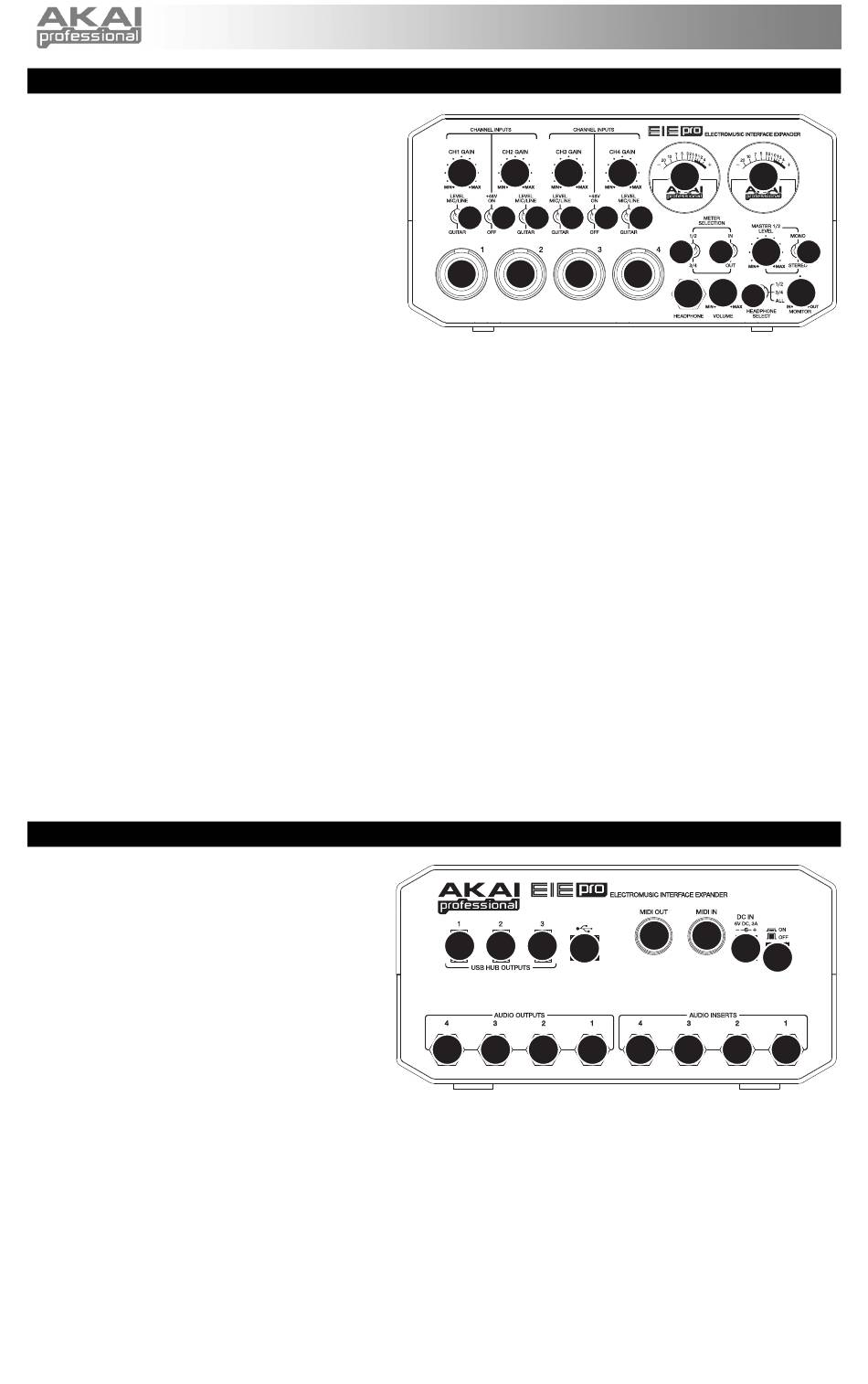

CARATTERISTICHE PANNELLO ANTERIORE
1.
INGRESSO
DI
CHITARRA – Collegare un dispositivo a
livello di linea, un microfono o una chitarra
servendosi di i cavi XLR o TRS da 1/4".
2.
GAIN – Regola il livello di guadagno audio
dell'ingresso.
3.
INTERRUTTORE DI LIVELLO MICROFONO
/ LINEA / CHITARRA – Quando questo
interruttore
è
impostato
(microfono/linea),
ingresso
ad
elevata
collegamento di chitarre o bassi. Quando
l'interruttore è impostato su "GUITAR" (chitarra), il Canale accetterà segnali mic o a livello di linea.
4.
INTERRUTTORE ALIMENTAZIONE PHANTOM – Questo interruttore attiva e disattiva l'alimentazione
phantom per ciascuna coppia di canali (Canali 1 e 2 e/o Canali 3 e 4). Quando attivata, l'alimentazione
phantom fornisce +48V a entrambi gli ingressi mic XLR. Va notato che la maggior parte dei microfoni dinamici
non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la
documentazione del microfono per scoprire se necessita di alimentazione phantom.
5.
MISURATORI VU – Questi visualizzano a display il livello del volume delle coppie di canali, a seconda delle
configurazioni dell'INTERRUTTORE CANALE SCELTA MISURATORE. Quando l'EIE Pro è acceso, questi
misuratori saranno accesi. La spia rossa indica che il segnale è distorto o "salta." Se il segnale salta
regolarmente, ridurre il volume del mix e/o dei singoli canali.
6.
INTERRUTTORE CANALE SCELTA MISURATORE – Questo interruttore seleziona quali coppie canali
verranno mostrate a display dai MISURATORI VU di sinistra e di destra (rispettivamente): i Canali 1 e 2 ("1/2")
o i Canali 3 e 4 ("3/4").
7.
INTERRUTTORE MONITOR SCELTA MISURATORE – Questo interruttore seleziona se i MISURATORI VU
mostreranno a display il livello di volume degli ingressi ("IN") o delle uscite ("OUT").
8.
LIVELLO MASTER – Regola il volume di uscita delle USCITE AUDIO 1 e 2.
9.
MONO / STEREO – Regola il mix principale per mono o stereo.
10.
CUFFIE – Collegare le cuffie TRS da 1/4" a questa uscita.
11.
VOLUME CUFFIE – Regola il livello del volume dell'uscita cuffie.
12.
INTERRUTTORE CUFFIE – Questo interruttore seleziona quali canali verranno inviati all'uscita CUFFIE: i
Canali 1 e 2 ("1/2"), Canali 3 e 4 ("3/4"), o tutti i canali ("ALL").
13.
MANOPOLA MONITOR MIX – Mescola qualsiasi quantità di segnale a latenza zero dagli ingressi ("IN") con
l'uscita del computer ("OUT").
CARATTERISTICHE PANNELLO POSTERIORE
1.
INGRESSO CC – Collegare l'adattatore di
alimentazione in dotazione (6V, 3A, positiva
centrale) a questo livello, quindi collegarlo
ad una presa elettrica a parete.
2.
INTERRUTTORE
(POWER) – Accende e spegne l'EIE Pro.
3.
USB MIDI – Questo collegamento consente
di inviare informazioni MIDI da/a un
computer. Servirsi di un cavo USB per
collegare l'EIE Pro ad un computer. L'EIE
Pro richiede un collegamento USB 2.0.
4.
USCITE HUB USB – Si possono collegare
ulteriori dispositivi USB (controller, hard drive, ecc.) a queste porte USB. Oltre ad essere un'interfaccia audio,
queste porte consentono all'EIE Pro di funzionare come un hub USB.
5.
INGRESSI AUDIO (INSERT) – Servirsi di cavi insert standard TRS da 1/4" per collegare questi jack a
processori esterni (quali compressori, limitatori, EQ esterni, ecc.). Il segnale sarà preso dopo il controllo di
guadagno del canale e inviato prima che l'audio USB del canale sia inviato al computer.
6.
USCITE AUDIO – Servirsi di cavi standard TRS da 1/4" per collegare queste uscite a monitor, sistemi di
amplificazione, ecc. Il livello delle USCITE AUDIO 1 e 2 è controllato dalla manopola MASTER LEVEL. Il livello
delle USCITE AUDIO 3 e 4 è sempre a pieno volume.
7.
USCITA MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questa uscita all'ingresso MIDI di
un dispositivo MIDI esterno.
8.
INGRESSO MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questo ingresso all'uscita MIDI
di un dispositivo MIDI esterno.
MICROFONO/LINEA
su
"MIC/LINE"
il
Canale
fungerà
da
impedenza
per
DI
ALIMENTAZIONE
/
2
2
3
4
3
1
1
il
4
4
4
6
6
6
14
2
2
5
3
4
3
6
7
1
1
10 11
8
7
3
6
5
5
5
8
9
13
12
1 2
5
5
