7.3
Travaux de réparation
24
3. Introduire dans la grille d'admission d'air le filtre à poussières gros-
sier, la face bleue orientée vers le haut (en état posé vers l'intérieur)/
le filtre Quattro, la face floconneuse orientée vers le bas (en état
posé vers l'extérieur); ensuite, fixer le treillis de retenue.
4. Installer la grille et basculer vers le bas la plaque basculante.
5. Glisser le réservoir d'eau à roulettes dans l'appareil.
6. Sur les deux côtés du réservoir, presser le dispositif de verrouillage (la
poignée glisse vers le bas), pousser le réservoir jusqu'à l'encliquetage.
Attention! Le client n'est pas autorisé à effectuer des réparations, à
l'exception du remplacement des fusibles et de composants dont l'endom-
magement a été constaté lors des travaux de maintenance.

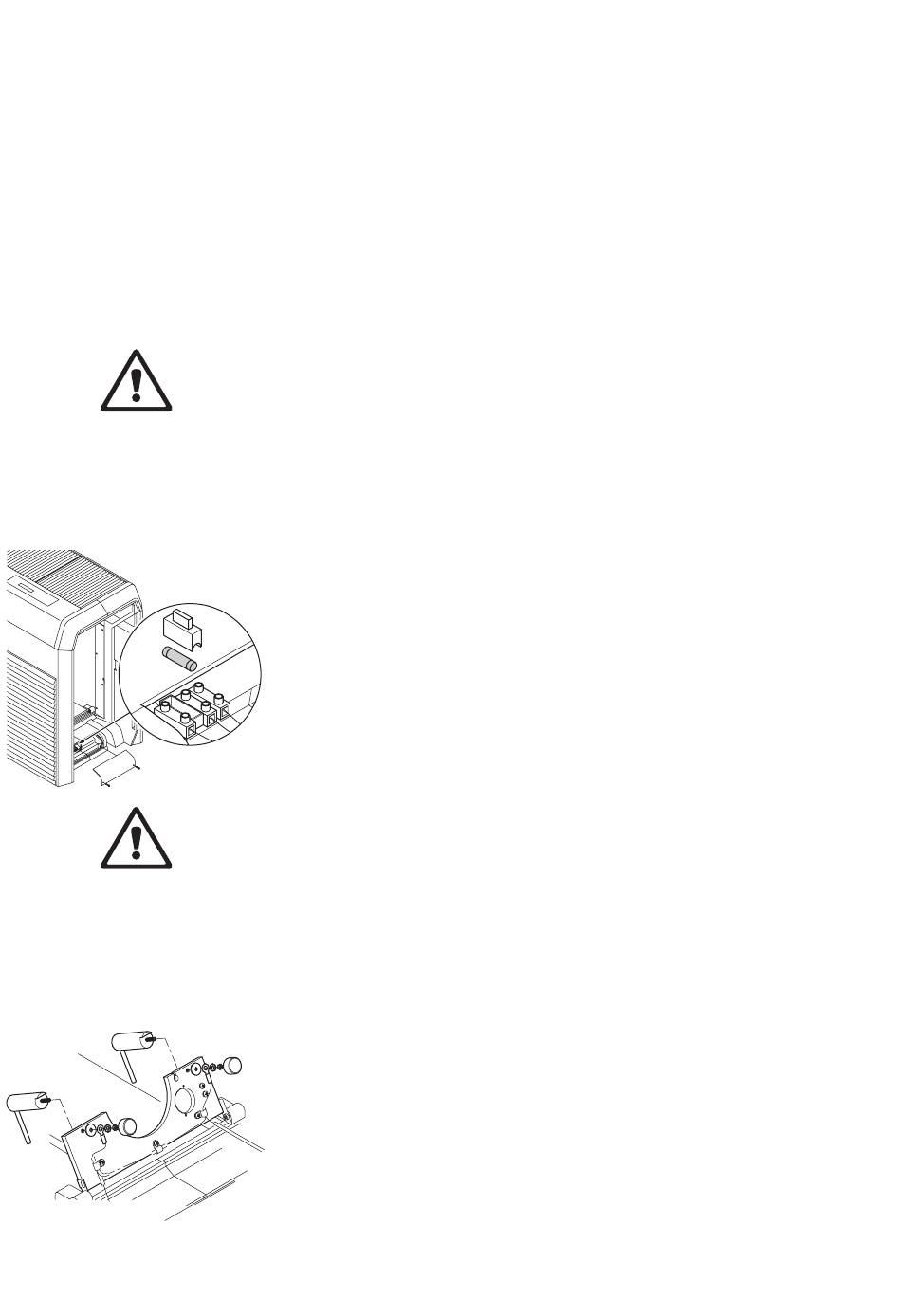

Remplacement de fusible
•
Mettre le Defensor PH26 hors service et débrancher l'appareil du ré-
seau électrique (retirer la fiche de la prise réseau).
•
Enlever le réservoir d'eau à roulettes.
•
Desserrer les vis du cavalier de bornes et enlever le cavalier.
•
Retirer le porte-fusibles.
•
Remplacer le fusible.
Seuls sont autorisés les fusibles à spécifications suivantes:
– Appareils dont la tension réseau comporte 200...240V/50...60Hz:
Fusible type 1.25 A, à action retardée
– Appareils dont la tension réseau comporte 110...120V/50...60Hz:
Fusible type 2.5 A, à action retardée
La tension de l'appareil figure sur la plaque signalétique à l'intérieur de
l'appareil.
Attention! L'utilisation d'autres fusibles ou le pontage de fusibles fon-
dus n'est pas admissible et peut mettre en péril des personnes et peut
conduire à des dégâts matériels.
•
Replacer le porte-fusibles et le presser jusqu'à l'encliquetage.
•
Reposer le cavalier et le fixer au moyen des deux vis.
•
Remettre en place le réservoir et verrouiller.
Remplacement des électrodes d'ionisation
•
Mettre le Defensor PH26 hors service et débrancher l'appareil du
réseau électrique (retirer la fiche de la prise réseau).
•
Enlever le réservoir d'eau à roulettes et basculer vers le haut la plaque
basculante.
•
Remplacer les électrodes d'ionisation selon l'illustration ci-contre.
•
Basculer vers le bas la plaque basculante.
•
Remettre en place le réservoir et verrouiller.
