Installation électrique
4.8 Raccordement au secteur CA
Dimensionner les câbles selon le courant d'entrée du
variateur de fréquence. Voir la taille de câble maximale
dans le Tableau 7.1 du chapitre 7 Spécifications.
Respecter les réglementations locales et nationales pour
les sections de câble.
4
4
Procédure
1.
Raccorder l'alimentation d'entrée CA triphasée
aux bornes L1, L2 et L3.
2.
En fonction de la configuration de l'équipement,
relier l'alimentation d'entrée aux bornes du
secteur ou à un sectionneur d'entrée.
3.
Relier le câble à la terre conformément aux
instructions de mise à la terre fournies au
chapitre 4.3 Mise à la terre.
4.
Lorsque le variateur est alimenté par une source
secteur isolée de la terre (réseau IT ou triangle
isolé de la terre) ou par un réseau TT/TNS avec
masse (triangle mis à la terre), régler le
paramétre 14-50 Filtre RFI sur Inactif. Lorsqu'il est
sur Inactif, les condensateurs internes du filtre RFI
entre le châssis et le circuit intermédiaire sont
coupés pour éviter d'endommager le circuit
intermédiaire et pour réduire les courants à effet
de masse selon la norme CEI 61800-3.
Numéro
91
92
93
L1
L2
L3
PE
–
–
Tableau 4.2 Borne 91, 92 et 93
22
VLT
Tension secteur 3 x 380-480 V
–
Mise à la terre
Danfoss A/S © 11/2016 Tous droits réservés.
®
Decentral Drive FCD 302
4.9 Branchement moteur et alimentation à
l'aide d'un interrupteur secteur

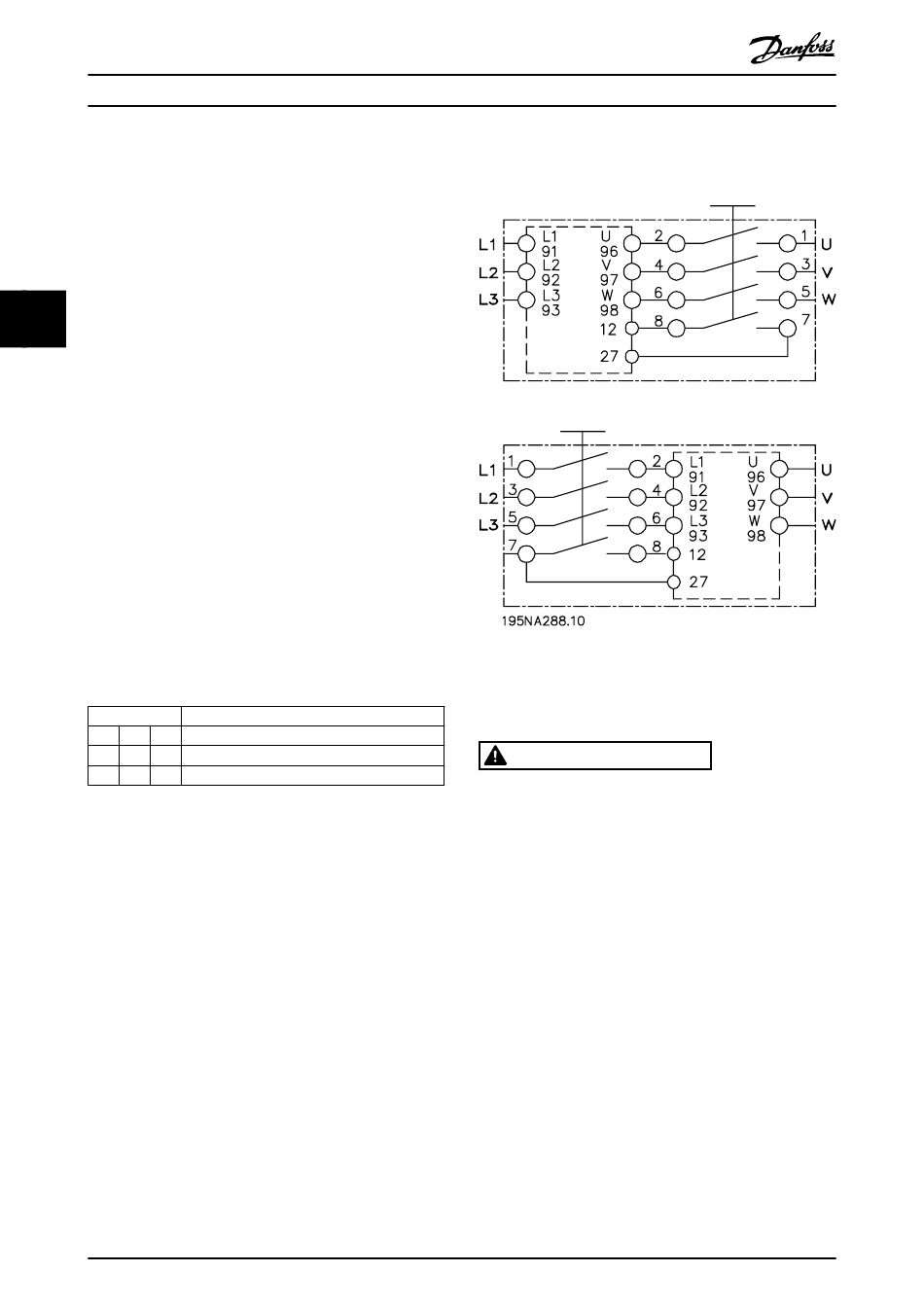

Illustration 4.11 Branchement moteur et alimentation à l'aide
d'un interrupteur secteur
4.10 Câblage de commande
AVERTISSEMENT
DÉMARRAGE IMPRÉVU
Lorsque le variateur de fréquence est connecté au
secteur CA, à l'alimentation CC ou est en répartition de
la charge, le moteur peut démarrer à tout moment. Un
démarrage imprévu pendant la programmation, une
opération d'entretien ou de réparation peut entraîner la
mort, des blessures graves ou des dégâts matériels. Le
moteur peut être démarré par un commutateur externe,
un ordre de bus de terrain, un signal de référence
d'entrée, à partir du LCP ou suite à la suppression d'une
condition de panne.
Pour éviter un démarrage imprévu du moteur :
•
Déconnecter le variateur de fréquence du
secteur.
•
Activer la touche [Off/Reset] sur le LCP avant de
programmer les paramètres.
•
Câbler et assembler entièrement le variateur de
fréquence, le moteur et tous les équipements
entraînés avant de connecter le variateur de
fréquence au secteur CA, à l'alimentation CC ou
en répartition de la charge.
MG04F504
