Installation mécanique
3.2 Fixation
AVIS!
Dans des environnements exposés à des liquides, à des
particules ou à des gaz corrosifs en suspension dans l'air,
s'assurer que le type de protection/IP de l'équipement
correspond à l'environnement d'installation. En cas de
non-respect des exigences de conditions ambiantes, la
durée de vie du variateur de fréquence peut être réduite.
S'assurer que les critères d'humidité relative de l'air, de
température et d'altitude sont respectés.
Vibrations et chocs
Le variateur de fréquence répond aux spécifications
relatives aux unités montées sur les murs et au sol des
locaux industriels ainsi qu'aux panneaux fixés sur les sols
et les murs.
Pour connaître en détail les conditions ambiantes
spécifiées, se reporter au chapitre 7.4 Conditions ambiantes.
3.2.1 Outils et équipements recommandés
Équipement
Taille
Tournevis
–
Vis (6 pans creux)
8
Vis à filets
0,4 x 2,5
interrompus
Vis à filets
1,0 x 5,5/TX20
interrompus/Torx
Tricoise
19, 24, 28
LCP, référence
–
130B1078
Câble du LCP,
–
référence
130B5776
Tableau 3.1 Outils et équipements recommandés
MG04F504
Manuel d'utilisation

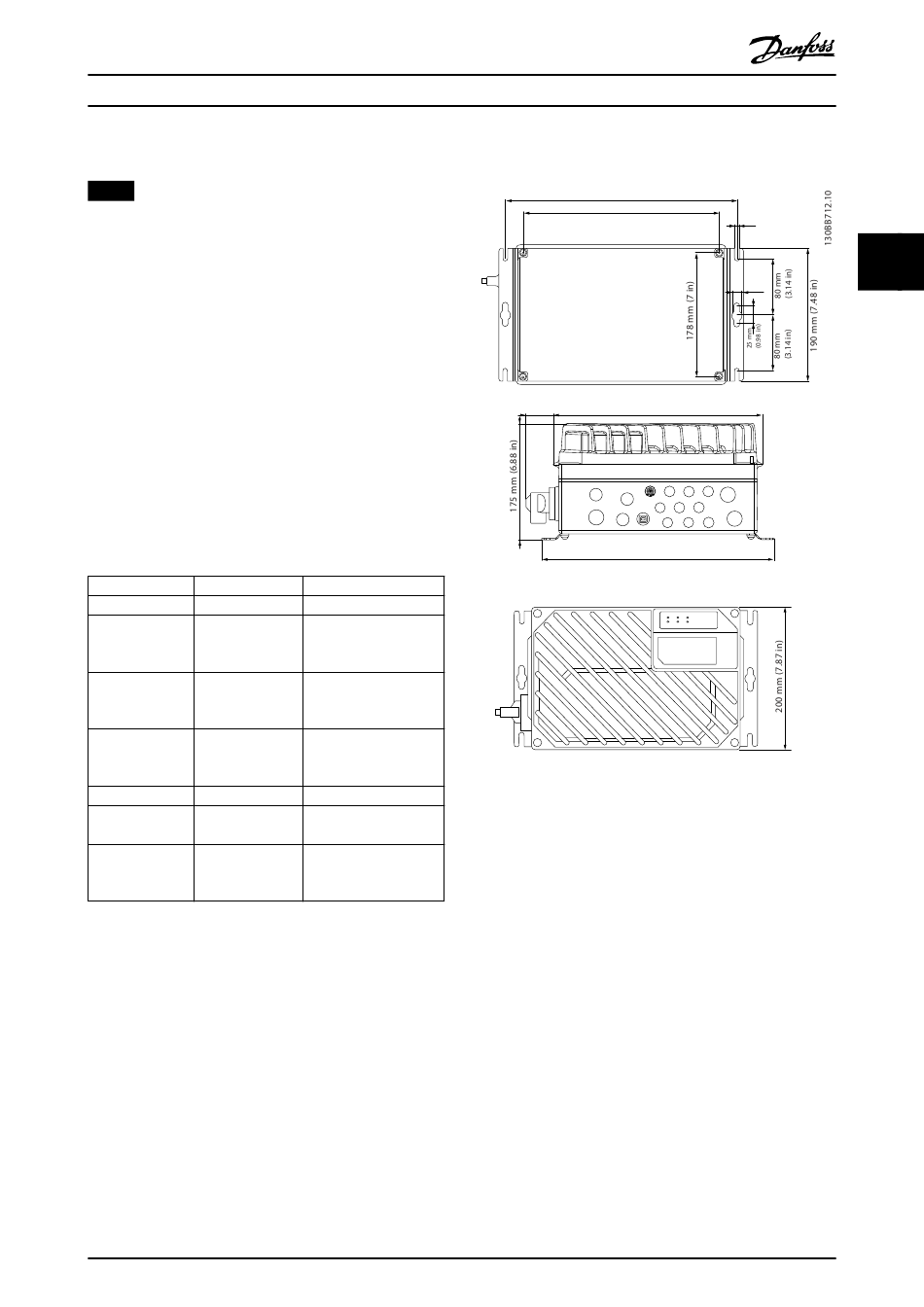

3.2.2 Encombrement
Description
–
Pour les vis et les
supports de fixation de
l'onduleur
Pour les bornes de
puissance et de
commande à ressort
Pour les étriers de
serrage à l'intérieur du
boîtier d'installation
Pour les écrous borgnes
Panneau de commande
local
Câble de raccordement
pour panneau de
commande local
Danfoss A/S © 11/2016 Tous droits réservés.
331.5 mm (13.05 in)
280 mm (11.02 in)
41 mm
(1.61 in)
315 mm (12.4 in)
349.5 mm (13.75 in)
Bus MS
Illustration 3.2 Entrées de câbles et tailles des trous (petite
unité)
6.5 mm
(0.25 in)
Ø13 mm
(0,51 in)
WARNING
ON
ALARM
NS1
NS2
11
3
3
