Utilisation de l'oscilloscope
Analyse des signaux vidéo
Polarity détermine la polarité (positive ou négative) des impulsions de
synchronisation sélectionnées.
Field 1 déclenche l'oscilloscope sur la partie champ 1 du signal vidéo.
Field 2 déclenche l'oscilloscope sur la partie champ 2 du signal vidéo.
Line déclenche l'oscilloscope sur toutes les impulsions de synchronisation
des lignes TV.
HF Rej
signal de déclenchement.
5
Réglez la base de temps sur 200
l'écran à l'aide du bouton Delay (retard d'environ 800
Appuyez sur
6
fonction Delayed.
7
Réglez le balayage retardé sur 20
des signaux VITS comme zone à étirer (retard d'environ 988,8

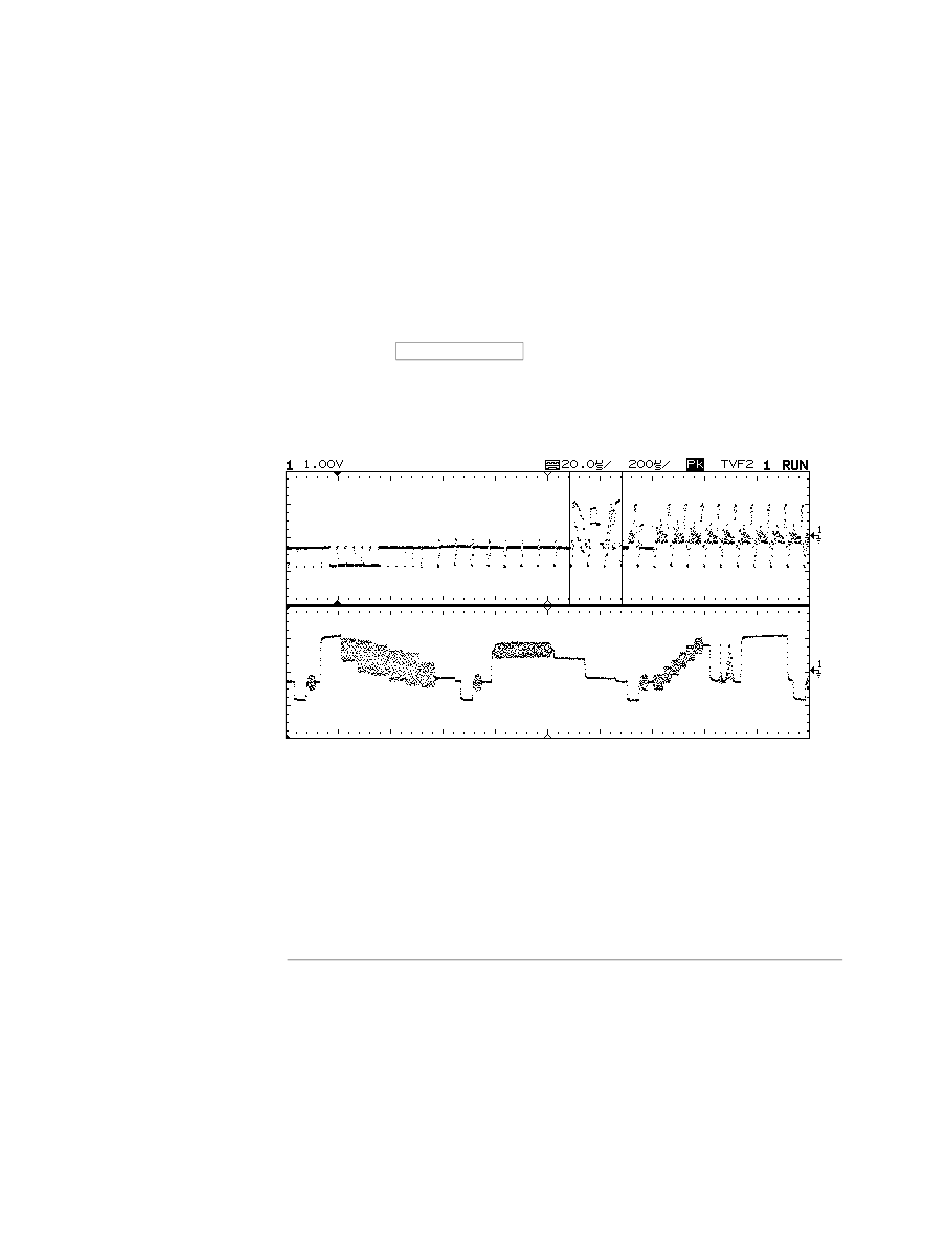

Figure 2-24
Zoom sur la zone des signaux VITS, ligne 18 de la trame 2
2-36
commande l'ajout d'un filtre passe-bas de 500 kHz sur le chemin du
Main/Delayed
m
s/div., puis centrez le signal à
, puis appuyez sur la touche de
m
s/div., puis sélectionnez la zone
m
s).
m
s).
