Si la fonction Show Meas est active, des curseurs apparaissent sur la
forme de signal, indiquant les points de la mesure dont le résultat
apparaît tout à fait à droite. Si vous sélectionnez plusieurs mesures,
vous pouvez faire réapparaître une mesure antérieure en la
resélectionnant.
·
Pour accéder à la touche Show Meas, appuyez sur la touche Next Menu.
L'oscilloscope prend automatiquement les mesures du premier
événement qui s'affiche. La figure 2-5 montre comment utiliser le
balayage retardé pour isoler un événement pour une mesure de
fréquence. Si la mesure n'est pas possible en mode base de temps
retardée, alors il faut utiliser la base de temps principale. Si la forme
de signal est tronquée, la mesure peut s'avérer impossible.

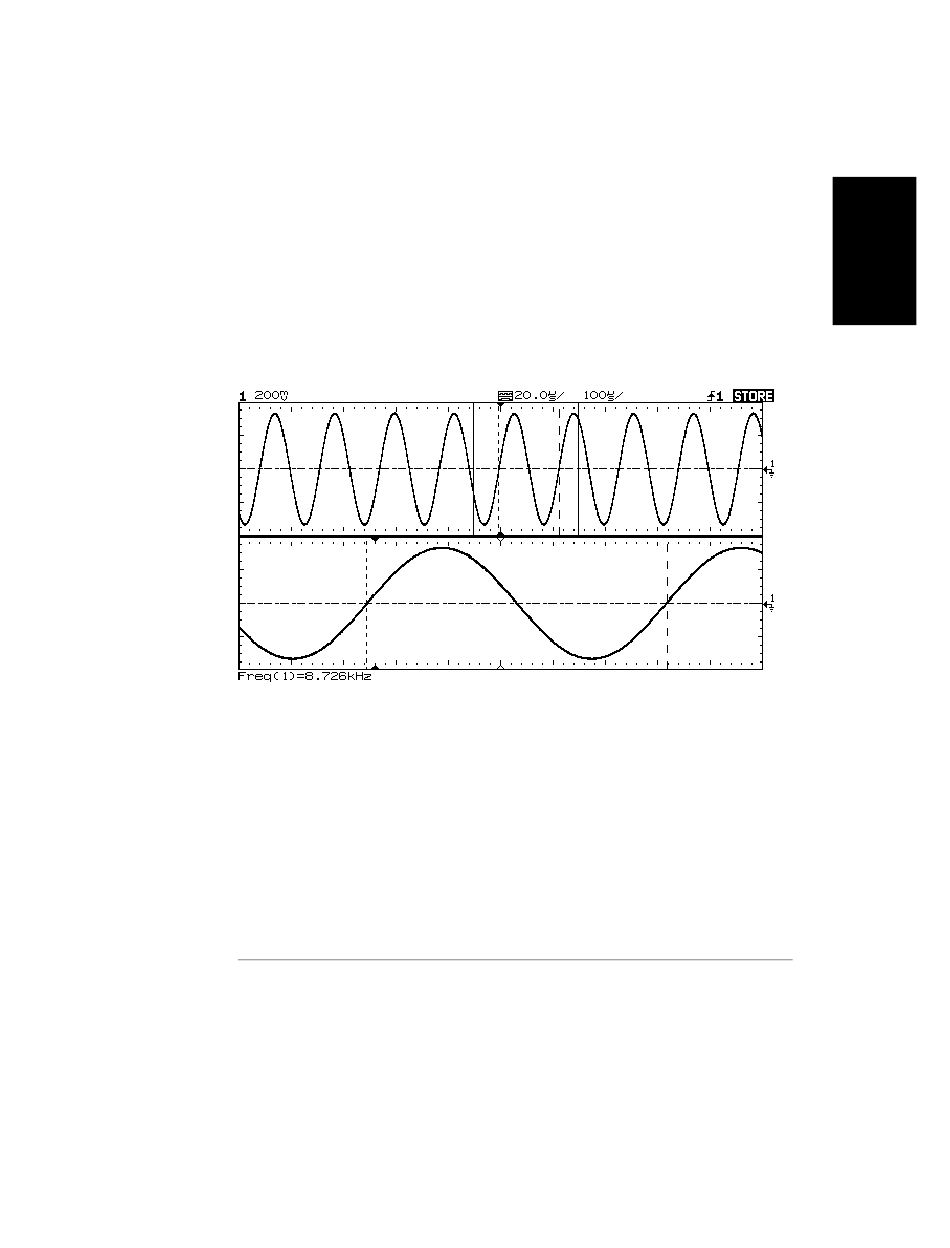

Figure 2-5
La base de temps retardée permet d'isoler un événement pour une mesure de fréquence
Utilisation de l'oscilloscope
Mesures automatiques de fréquences
