ESPAÑOL

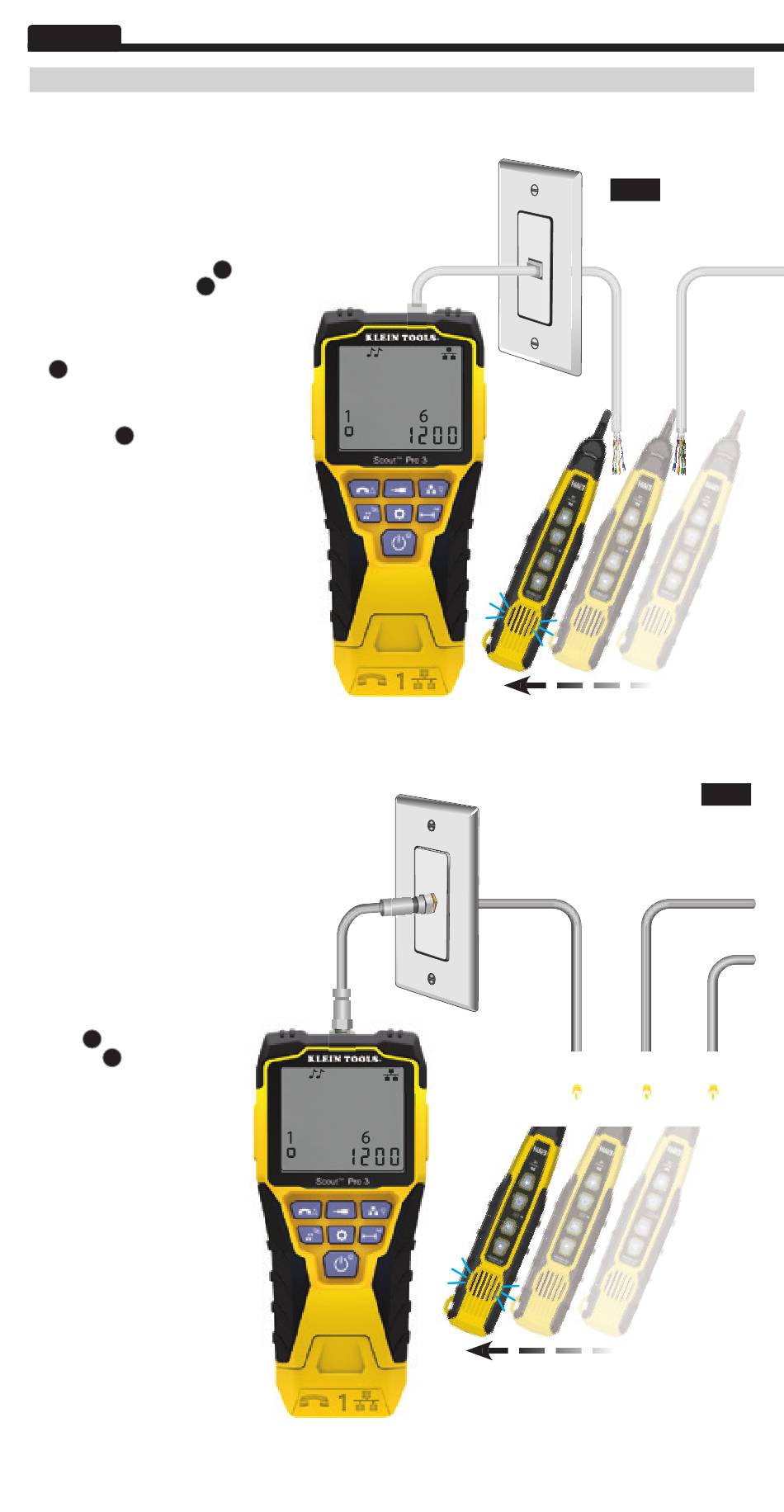

RASTREO DE TONOS EN EL CABLE INSTALADO CON CONECTOR RJ45/RJ11/RJ12 (FIG. 7):
1. Conecte un cable de red conocido y funcional al puerto RJ45 (si está rastreando un cable
de datos) o al puerto RJ12 (si está rastreando un cable de voz);
ambos puertos están ubicados en la parte superior de la estructura
principal del probador.
2. Conecte el otro extremo del cable de red al puerto de pared en la
ubicación satelital del cable sometido a prueba.
3. Para iniciar la generación de tono, presione
brevemente el botón de tono
Presione el botón de tono
para recorrer los tonos disponibles, de
grave o agudo sostenido, a lenta o rápida
vibrante. Para identificar los cables de voz,
presione el botón de voz/flecha hacia arriba
A varias veces para cambiar las clavijas
o pares de clavijas donde se transmite
el tono. Para identificar los cables de
datos, presione el botón de datos/flecha
hacia abajo varias veces para cambiar
C
las clavijas o pares de clavijas donde se
transmite el tono.
4. Para determinar el cable o cables
donde se transmite el tono (para
obtener detalles, consulte el manual de
instrucciones de la sonda para tonos),
utilice una sonda de rastreo analógica
(se recomienda usar el dispositivo
VDV500-123 de Klein Tools, el cual se
vende por separado). El tono será más
fuerte en el cable al cual está conectado
el dispositivo VDV Scout
Marque el cable con una etiqueta.
5. Repita los pasos 2 a 6 para la ubicación
de cada cable desconocido.
RASTREO DE TONOS EN EL CABLE COAXIAL
INSTALADO (FIG. 8):
1. Enchufe el conector cilíndrico hembra a hembra
al puerto para conector F en la parte superior del
probador.
2. Conecte un cable de red conocido y funcional
al conector cilíndrico en la parte superior de
la estructura principal del probador.
3. Conecte el otro extremo del cable de red
al puerto de pared en la ubicación satelital
del cable sometido a prueba.
4. Para iniciar la generación de tonos,
presione brevemente
(durante menos de
2 segundos) el botón de
tono Presione el botón
D
.
de tono D varias veces
para recorrer los tonos
disponibles. El valor (en
ohmios) del tono a ser
transmitido se visualizará
en la fila inferior.
5. Utilice una sonda analógica
para determinar el cable
en el que se transmite el
tono (para obtener detalles,
consulte el manual de
instrucciones de la sonda
para tonos). El tono será
más fuerte en el cable al
cual está conectado el
dispositivo VDV Scout
3. Marque el cable con una
etiqueta.
6. Repita los pasos 2 a 6 con
cada sala que tenga el cable
instalado.
18
INSTRUCCIONES DE FUNCIONAMIENTO
.
D
varias veces
D
Pro 3.
TM
Pro
TM
FIG. 7
FIG. 8
