Interpump Group SS70 Série Manuel D'utilisation Et D'entretien page 166

160 ≥ :)‫أقل قطر ممكن لبكرة األنابيب (على عمود التحريك المحوري للمضخة‬
3000 ‫ال يجب للحمولة الشعاعية على عمود التحريك المحوري أن تتجاوز حد ال‬
‫ (قيمة ضرورية لتحديد النسق التخطيطي). تعتبر عملية النقل مناسبة إذا ما‬N
‫ مم من قطر عمود‬a=30 ‫كانت هذه الحمولة يتم تطبيقها على مسافة حدها األقصى‬
.10 ‫) كما هو موضح في الشكل الشكل‬P.T.O( ‫التحريك المحوري‬
‫بالنسبة لألبعاد المختلفة عما تم ذكره في األعلى يرجى اإلتصال‬
.‫باملكتب الفني أو مبركز خدمة العمالء‬
‫لتجنب الحموالت الشعاعية غير الطبيعية على عمود التحريك المحوري والمحمل‬
‫أ) استخدم بكرات رفع للسيور شبه المنحرفة باألبعاد المحددة\المنصوح بها‬
‫من قبل الشركة المصنعة للسيور المستخدمة. في حالة نقص اإلرشادات‬

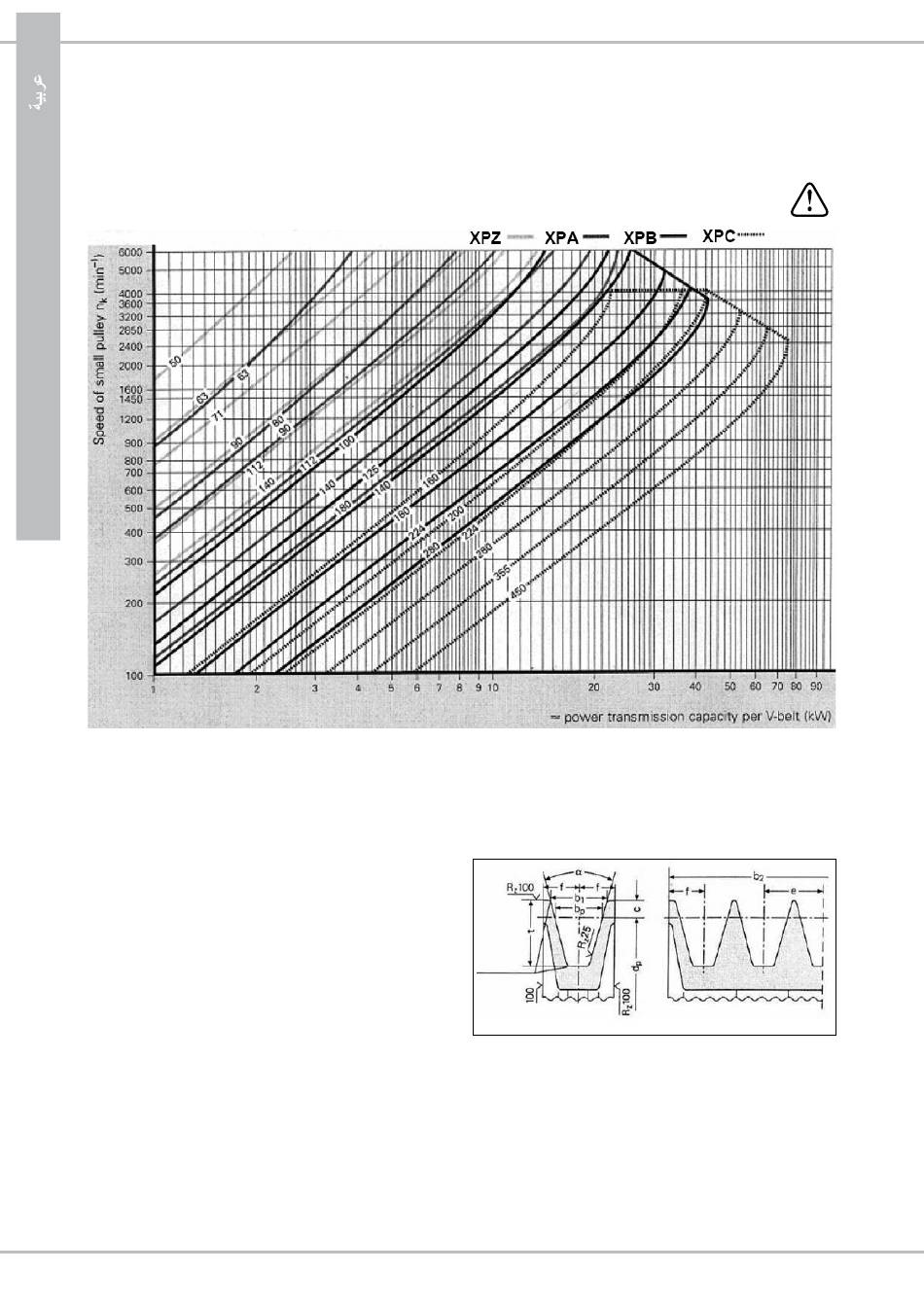

.9 ‫يرجى االلتزام بالشكل 8 وجدول الشكل‬
Breack
corners
‫مخرج مفرد‬
9
.‫مم‬
‫ا‬ ‫الشكل‬
‫تعريف وحتديد نقل احلركة‬ 11.9
:‫الخاص بذلك يرجى اإلنتباه للنقاط التالية‬
‫مخرج متعدد‬
‫ا‬ ‫الشكل‬
