WICHTIG! Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw.
maximal zulässige Bestrahlungswerte (MZB) müssen immer von geschultem Fachpersonal ermittelt und
deren Einhaltung kontrolliert werden (MZB Grenzwerte länderspezifisch).

Teil 3: Funktionen:

3.1 Bedienung:

Der INVOLIGHT „VENTUS XXL" ist ein DMX-512-steuerbarer LED Strahleneffekt. Das Gerät vereint Derby-Effekt,
Wash-Light, Laser und Stroboskop in einem Scheinwerfer. Er kann über 4 oder 13 DMX-Kanäle, automatisch oder
Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des
beiliegenden Stromkabels mit dem Strom-Netz verbunden. Über eine IEC-Verlängerung (optional) kann der Strom
von einem zum nächsten Gerät geleitet werden. So können mehrere Geräte von einer Steckdose versorgt werden.
Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Der
„VENTUS XXL" kann mit jedem handelsüblichen DMX-Controller gesteuert werden.

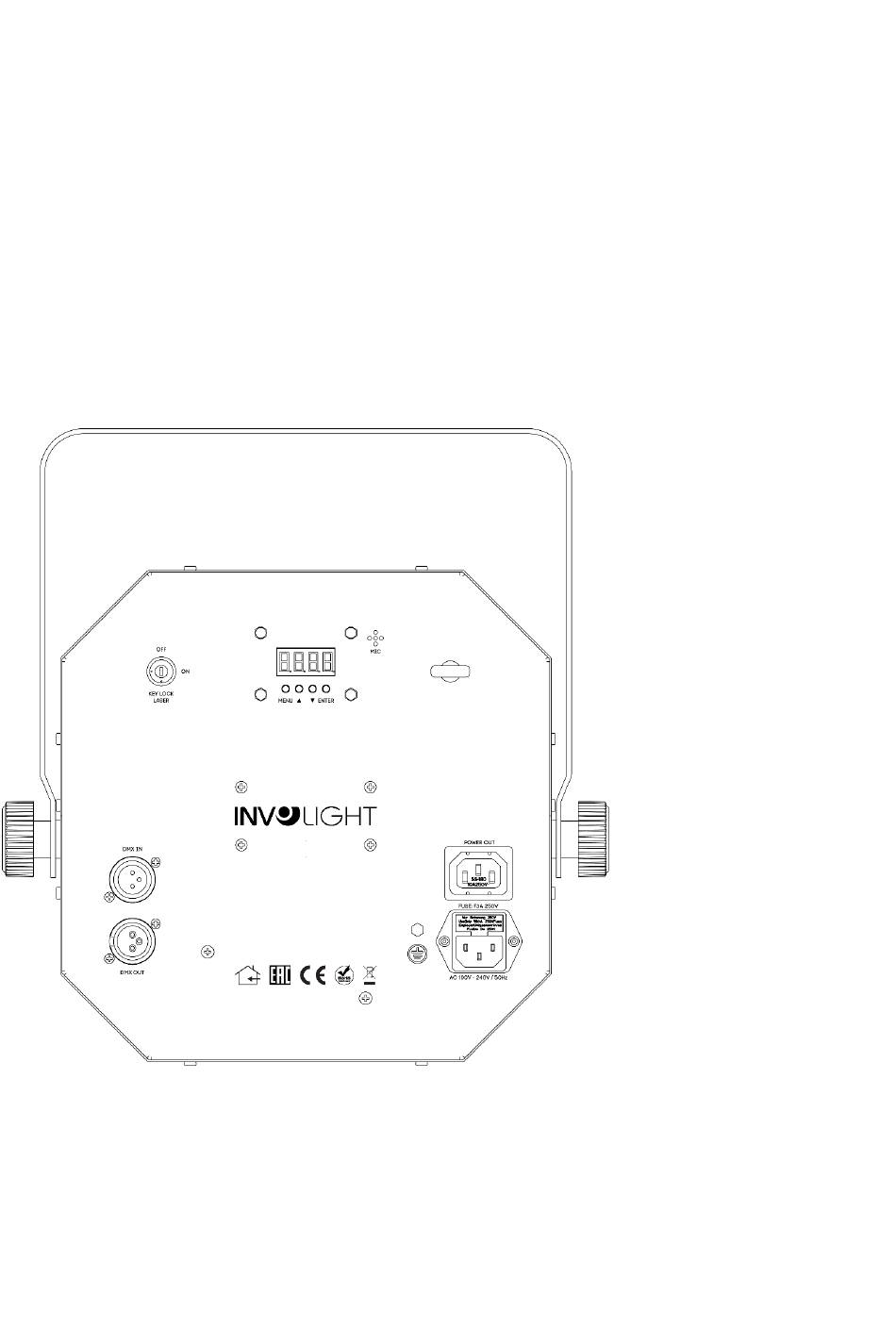

Abb. 1 (Gehäuserückseite):
6. 7.
8.
5.
1.
3.
4.
2.
1. DMX Out: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals
2. DMX IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
3. POWER Out: IEC Netzstromausgang Buchse .
4. POWER IN: IEC Netzstromeingang Buchse mit Sicherungshalter für F3A 250V Sicherung.
5. Schlüsselschalter: Ein- und Ausschalten des Geräts. Der Schlüsselschalter gewährleistet, dass kein
Unbefugter den Laser in Betrieb nehmen kann.
6. On-Board Menü: Zeigt Betriebsmodus und den Wert einzelner Funktionen an.
7. Eingebautes Mikrofon: Das integrierte Mikrofon wird zum Synchronisieren der Show mit dem Rhythmus der
Musik verwendet.
