Raccords pneumatiques du frein à air comprimé
AVERTISSEMENT!
Danger de mort dû à la défaillance du système de freinage ou le mouvement inattendu
de la machine.
Les conduites pneumatiques qui se desserrent ou s'usent par frottement peuvent entraîner une
défaillance du système de freinage. Il se peut que des personnes soient blessées ou tuées.
•
Posez les conduites pneumatiques de sorte à ce qu'elles ne frottent, ne soient pas tendues
ou coincées. De plus, assurez-vous qu'elles n'entrent pas en contact avec d'autres
composants (par ex. pneumatiques du tracteur).
L'ordre inverse des conduites pneumatiques peut provoquer un mouvement inattendu de la
machine lors de raccordement. Il se peut que des personnes soient blessées ou tuées.
•
Raccordez d'abord la tête d'accouplement jaune.
•
Ensuite, raccordez la tête d'accouplement rouge.
•
Après mise en place des raccords rapides, contrôlez leur parfaite fixation.
La machine est dotée d'un système de freinage à air comprimé à deux circuits.
•
Les têtes d'accouplement sont installées pour assurer la liaison de la conduite
d'alimentation (rouge) et de la conduite de freinage (jaune) du tracteur avec la machine.

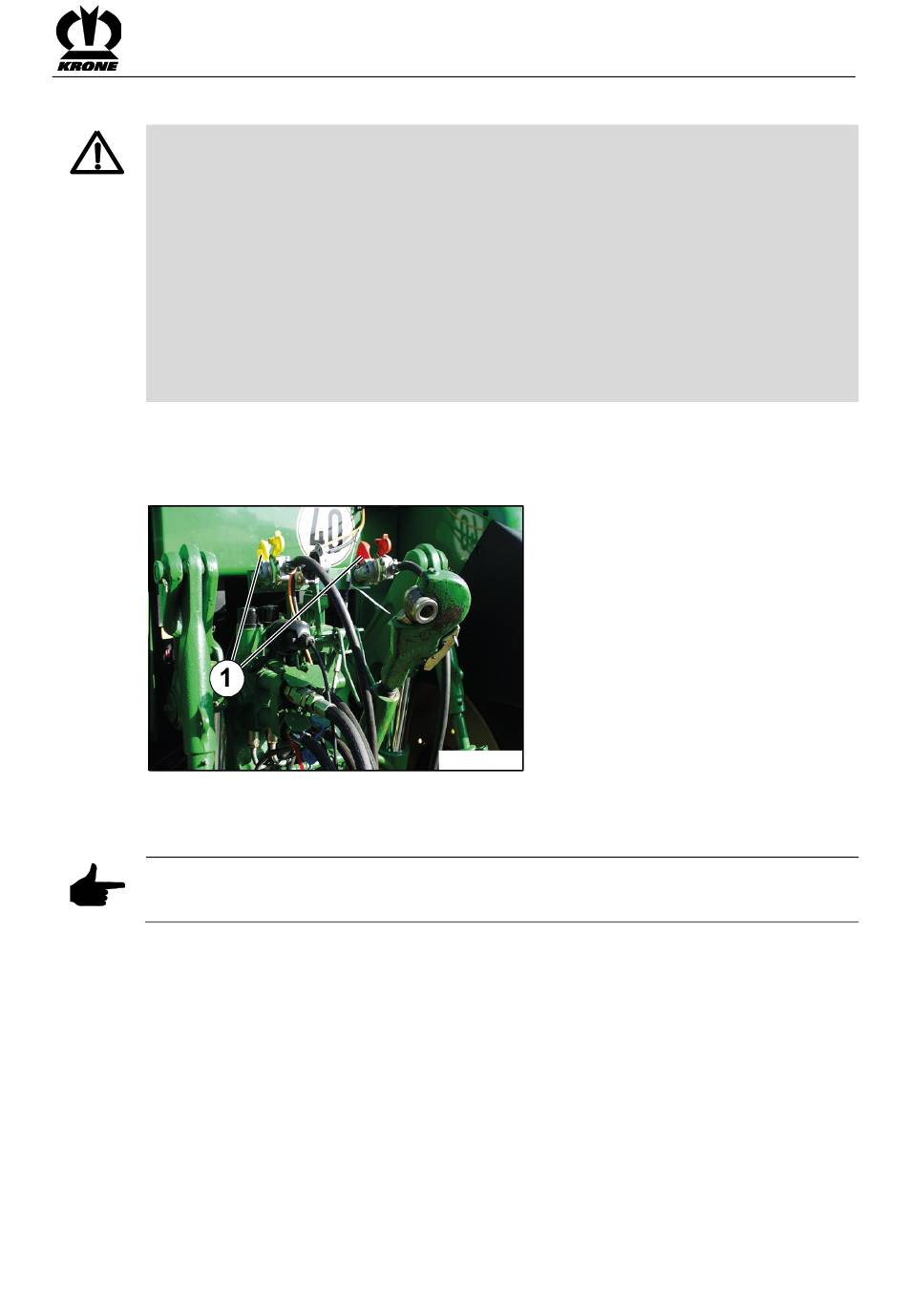

Fig. 25
Insérer les têtes d'accouplement de différentes couleurs des tuyaux flexibles d'air comprimé (1)
dans les accouplements aux couleurs correspondantes sur le tracteur.
Remarque
Raccorder d'abord la tête d'accouplement jaune, puis la tête d'accouplement rouge. Le
désaccouplage se fait dans l'ordre inverse.
ZX400003
Mise en service
45
