Montage de la hotte
Pisa Guide d'utilisation, d'entretien et d'installation
Instructions d'installation
A

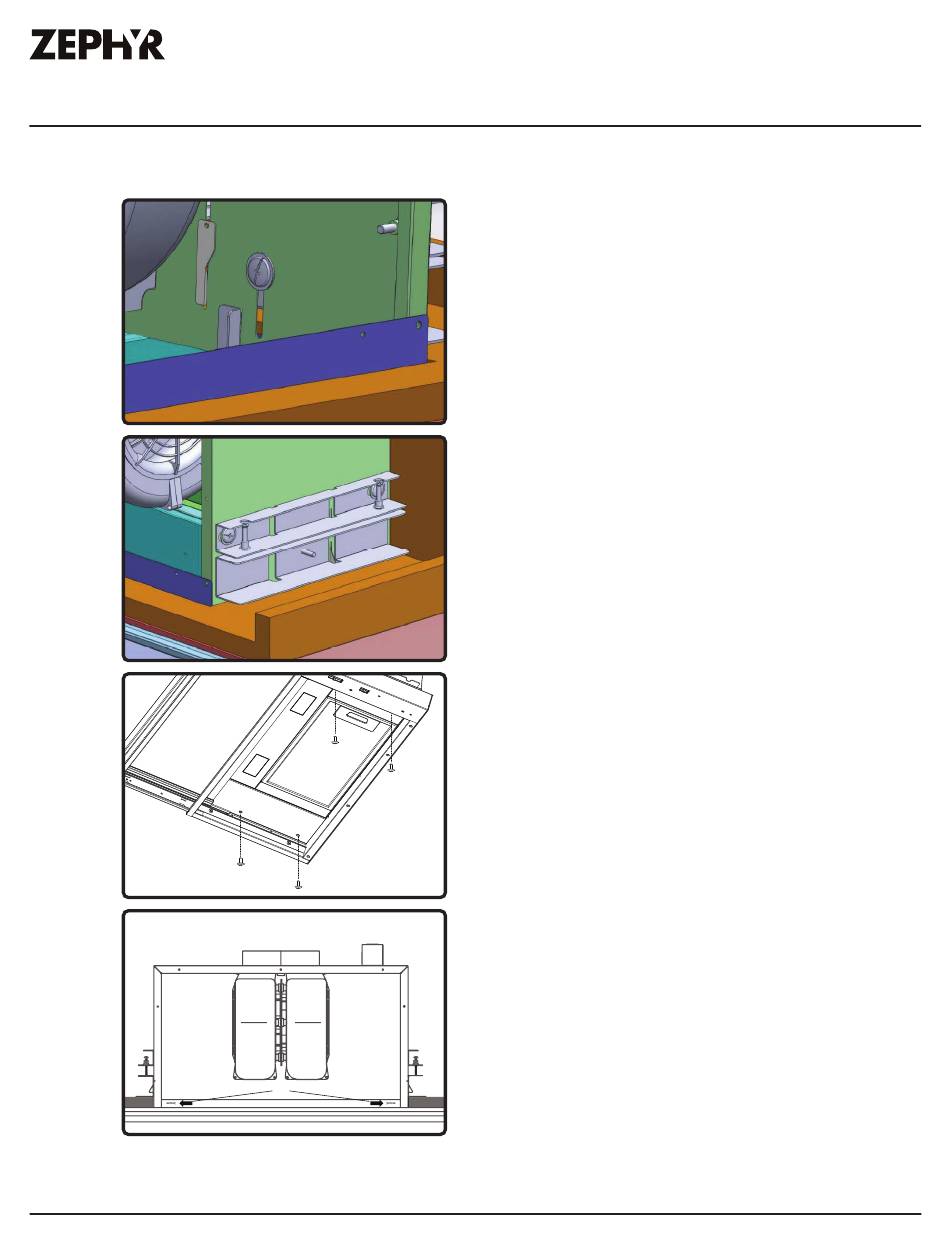

6. Modèles de 24 po uniquement. Depuis
l'intérieur de la hotte, fixez (1) vis M4x8
dans chaque support d'installation
inférieur. La position de cette vis est
réglable pour s'adapter à différentes
épaisseurs de fond d'armoire.
7. Modèles de 24 po uniquement. Installez
(2) vis 3/16 x 40 dans les écrous captifs
de chaque support d'installation
supérieur. Serrez les vis pour régler la
hauteur de la hotte jusqu'à ce qu'il n'y
ait plus d'espace entre l'armoire et le
bord avant de la hotte.
8. Modèles 30 po et 36 po uniquement.
Fixez le corps de la hotte à la base de
l'armoire à l'aide de (4) vis M4 x 16 mm à
travers le bas de la hotte.
9. Fixez (2) vis à bois de 1 po (A) dans les
trous de vis sur les côtés gauche et droit
de l'ouverture du filtre.
