Comportement d'entrée nulle des multimètres à
mesure efficace vraie
Les multimètres efficaces vrais mesurent avec précision
les signaux déformés, mais lorsque les cordons d'entrée
sont en court-circuit dans les mesures c.a., le multimètre
affiche une valeur résiduelle entre 1 et 30 comptes.
Lorsque les cordons de mesure sont coupés, l'affichage
est susceptible de varier en raison des interférences. Ces
décalages sont normaux. Ils n'affectent pas la précision
des mesures ca du multimètre sur les gammes
de mesure spécifiées.
Les niveaux d'entrée non spécifiés sont :
•
Tension c.a. : en dessous de 3 % de 600 mV c.a.,
soit 18 mV c.a.
•
Courant c.a. : en dessous de 3 % de 60 mV c.a.,
soit 1,8 mV c.a.
•
Courant c.a. : en dessous de 3 % de 600 µA c.a.,
soit 18 µA c.a.
Filtre passe-bas
Le multimètre est équipé d'un filtre passe-bas c.a. En
mesurant la fréquence ca ou la tension ca, appuyez sur
A pour activer le mode du filtre passe-bas (K). Le
multimètre poursuit les mesures dans le mode ca choisi,
mais le signal transite maintenant par un filtre qui bloque
les tensions indésirables au-dessus de 1 kHz (voir
figure 3). Les tensions de fréquence inférieure sont
transmises avec une précision réduite pour les mesures en
dessous de 1 kHz. Le filtre passe-bas peut améliorer les
performances de mesure sur les signaux sinusoïdaux
composites qui sont normalement générés par les inverseurs
et les entraînements par moteur à fréquence variable.
XWAvertissement
Pour éviter tout risque de chocs électriques
ou de dommages corporels, ne pas utiliser
l'option du filtre passe-bas pour vérifier la
présence de tensions dangereuses. Des
tensions supérieures à celles indiquées
risquent d'être présentes. Mesurer d'abord la
tension sans le filtre pour détecter la
présence possible d'une tension dangereuse.
Sélectionner ensuite la fonction du filtre.
Remarque
En mode de filtre passe-bas, le multimètre passe
en mode manuel. Sélectionnez les gammes en
appuyant sur le bouton RANGE. Le mode de
gamme automatique n'est pas disponible en
mode de filtre passe-bas.
1 kHz
100 Hz

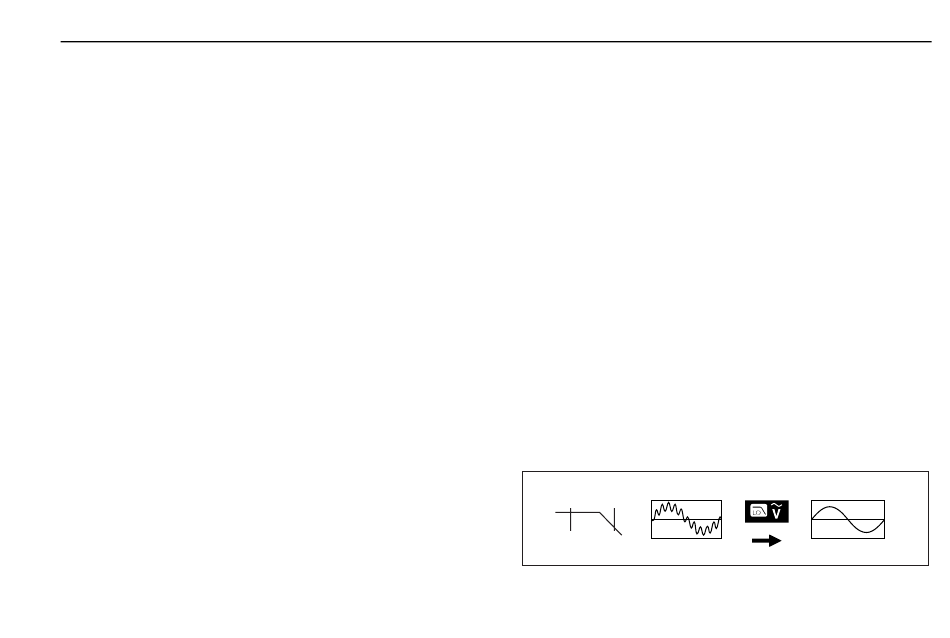

Figure 3. Filtre passe-bas
True-rms Multimeter
Mesures
aom11f.eps
17
