KOBE Brillia Série Manuel D'installation Et Mode D'emploi page 35

***
Cette installation est possible uniquement avec l'achat d'un couvre-conduit optionnel (N
Préparation avant Installation
-
Connecter temporairement la hotte afin d'en vérifier
le fonctionnement avant de procéder à l'installation
finale.
-
Retirer la pellicule protectrice de la hotte (s'il y a
lieu).
-
À l'aide des références du Tableau 2 et des
mesures de la page 38-39, déterminer la hauteur
du soutien de bois supplémentaire. Voir Photo 3.
Installation de la hotte
AVERTISSEMENT: S'IL FAUT DÉPLACER UNE
CUISINIÈRE ÉLECTRIQUE POUR INSTALLER LA
HOTTE, COUPER
ÉLECTRIQUE À CETTE CUISINIÈRE PAR LE
TABLEAU DE DISTRIBUTION PRINCIPAL. COUPER
LE GAZ AVANT DE DÉPLACER UNE CUISINIÈRE À
GAZ. Utilisez un revêtement protecteur pour
protéger la surface de cuisson et / ou le revêtement
de comptoir.
1. Sécurisez le Support de Montage de la hotte {K} et
le Support du Couvercle du Conduit {L} au dessus
de l'hotte avec écrous pré-attachés. Utilisez les
écrous 3/16 po x 3/8 po {J} pour Support de
Montage de la hotte {K}. (Photo 4)
2. Utilisant les références sur Table 2 et les mesures
sur de la page 38-39, marquez le point de
nivellement de la hotte. Positionnez deux écrous de
montage (fournis) sur le mur, laissant 1/8 po du mur
comme indiqué dans Photo 5.
3. Alignez le Support de Montage de la hotte {K} aux
deux écrous sur le mur et accrochez l'hotte sur le
mur. Renforcez les écrous pour sécuriser l'hotte au
mur.
AVERTISSEMENT: ASSUREZ-VOUS QUE LA
HOTTE EST SOLIDEMENT FIXÉE EN PLACE
AVANT DE LA RELACHER.
INSTALLATION SOUS UN ÎLOT
D'ABORD L'ALIMENTATION
CH1120DC-1).

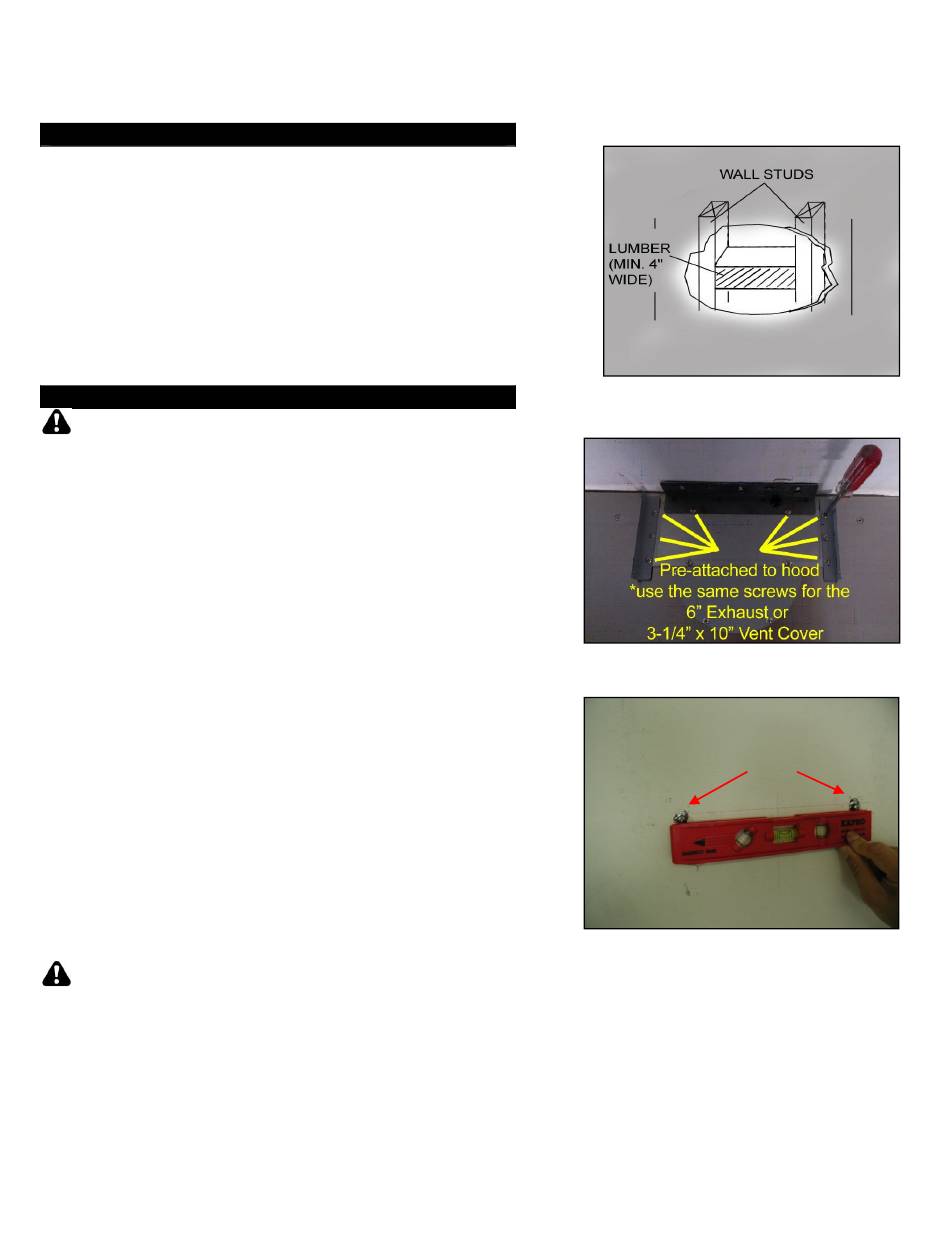

Photo 3
Photo 4
Photo 5
33
o
de modèle
Mounting Screws
