INSTALLATION DES CONDUITES DE VENTILATION -
(Categorie I)
Les résidus de combustion du chauffe-eau doivent toujours être évacués
vers l'extérieur, voir la remarque*.
• Utiliser une conduite de raccordement de Type « B » à double paroi pour
une ventilation verticale.
Installer le chauffe-eau de façon à réduire la longueur et le nombre de coudes requis pour la conduite d'évacuation horizontale. Les
tuyaux d'aération horizontaux doivent être élevés de ¼ pouce par pied (2cm/M) depuis le chauffe-eau pour permettre à la condensation
de s'évacuer et il est conseillé d'installer une purge de condensation ainsi que décrit dans les instructions d'installation de l'aération.
VENTILATION VERTICALE
(Voir les
figures 17, 18, et 19)
Installer une conduite verticale du chauffe-eau doit être conforme aux codes locaux,
ou en leurs absences, au National Fuel Gas Code, ANSIZ223.1/NFPA 54 et/ou CSA
B149.1, Natural Gas and Propane Installations Codes. Un connecteur à double paroi de
type B est recommandé; cependant, un tuyau à simple paroi est permis dans certaines
conditions par le National Fuel Gas Code. Consulter les codes locaux pour plus
d'information. Ne pas utiliser de coupe-tirage avec ce chauffe-eau.
Pour raccorder une conduite d'évacuation métallique à pression négative, il faut
commander le collet de cheminée métallique approprié, voir le tableau ci-dessous :
Collet de cheminée métallique
4 x 6"
4 x 8"
1.
Consulter
le tableau 7
pour déterminer les dimensions de tuyau qui convient au chauffe-eau.
REMARQUE : Les
données du tableau 7
horizontale du collet de cheminée à la portion verticale principale de la conduite) est moins d'une demi la hauteur totale de la conduite
(la distance verticale du collet de cheminée à la terminaison d'évacuation) et qui a trois coudes ou moins dans le système. Pour des
systèmes d'évacuation qui ne satisfont pas à ces conditions, consulter la norme du National Fuel Gas Code, ANSI Z223.1 (É.-U.), ou
CSA B149.1 et B149.2 (Canada).
Veuillez lire la section « VENTILATION VERTICALE - PRESSION NÉGATIVE » avant d'utiliser ce tableau.
Tableau 6. – Hauteur minimum et hauteur maximum permises des conduits de ventilation, par dimension et par modèle de chauffe-eau
Tuyau de ventilation double paroi de
type « B » avec connecteur double
paroi de type « B » en mètres (pieds)
Dimensions du
Hauteur min./max.
tuyau de ventilation
152 mm (6 po) 1,8 m (6 pi)/130,5 m (100 pi)
178 mm (7 po) 1,8 m (6 pi)/130,5 m (100 pi)
203 mm (8 po) 1,8 m (6 pi)/130,5 m (100 pi)
229 et 254 mm
1,8 m (6 pi)/15,3 m (50 pi)
(9 et 10 po)
MASTERTEMP 125 Chauffe-eau pour piscine et spa guide d'installation et d'utilisation
- PRESSION NÉGATIVE
Nº de pièce
77707-0076
77707-0077
s'appliquent à des installations dont la longueur de conduite latérale totale (c.-à-d., la distance
Modèle 125
tuyau de ventilation
INSTALLATION INTÉRIEURE (É.- U.) OU INSTALLATION
EXTÉRIEURE SOUS ABRIS (CANADA)
REMARQUE
(8) pieds de toute surface verticale. Les conduites d'évacuation qui
font plus de (5) pieds au dessus du toit doivent être renforcées ou
haubanées. Consulter les codes locaux pour plus d'information.
Tuyau de ventilation double paroi
de type « B » avec connecteur simple
paroi de type « B » en mètres (pieds)
Dimensions du
Modèle 125
Hauteur min./max.
152 mm (6 po)
1,8 m (6 pi)/4,6 m (15 pi)
178 mm (7 po)
1,8 m (6 pi)/2,4 m (8 pi)
203 mm (8 po)
Non recommandé
229 mm (9 po)
Non recommandé
254 mm (10 po)
Non recommandé
*
: La conduite d'évacuation doit être à au moins
Nettoyer la surface intérieure
'é 'évent
Collet de cheminée
en métal de 4 pi x 8 pi
Nettoyer et enduire la
surface de composé de
Collet de cheminée
caoutchouc de silicone
de la chambre
de combustion

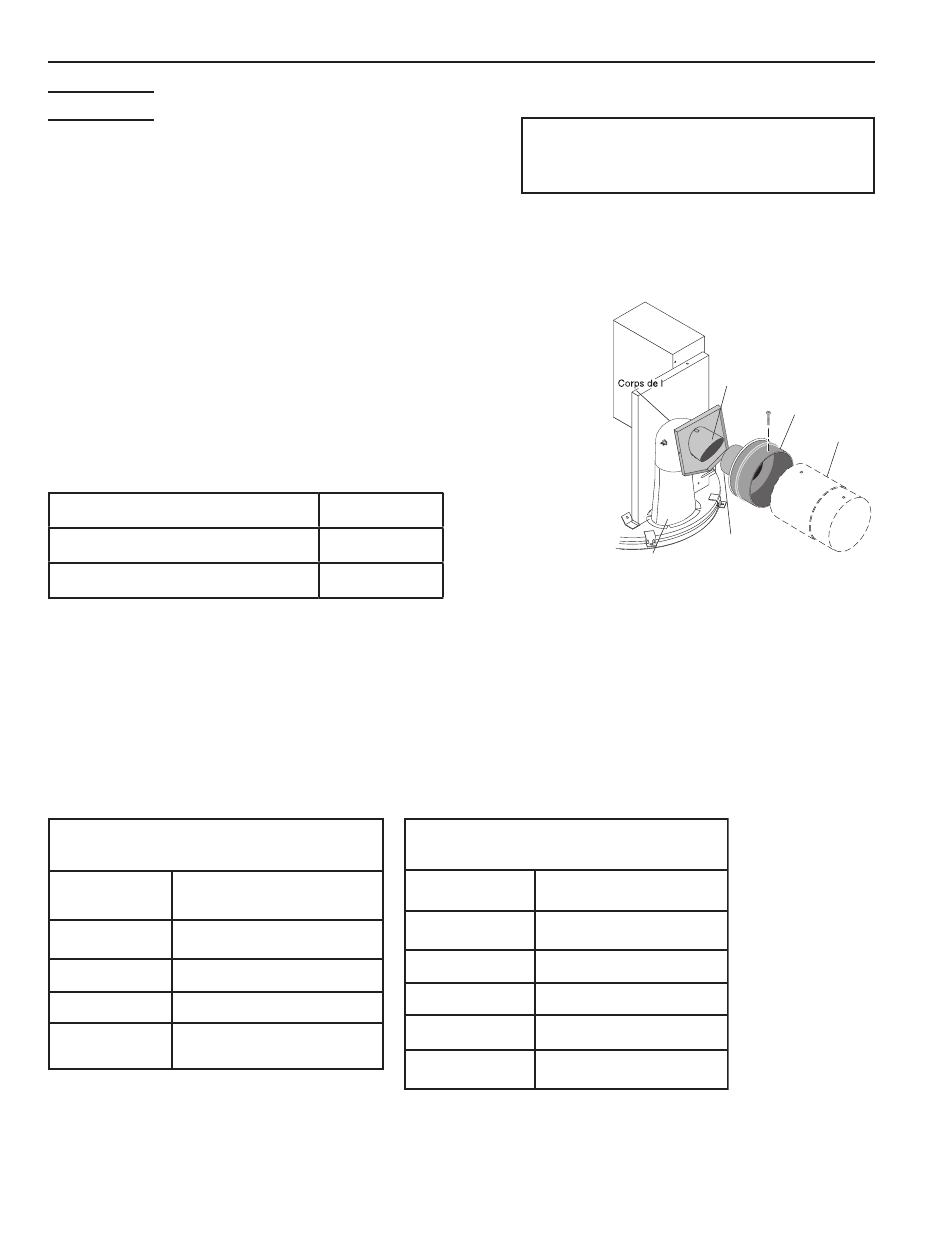

Figure 17.
Rev. D 8/2020
Tuyau de
ventilation
