INSTALLATION DE RECHAUFFEUR MULTIPLE

Toute la plomberie faite sur plusieurs installations de réchauffeur doit être effectuée en parallèle. Voir Figure 7 et
Figure 8. Pour éviter la surchauffe du réchauffeur et assurer sa longévité, le débit d'eau vers chaque radiateur doit
être équilibré pour un fonctionnement optimal. Pour respecter les débits recommandés, assurez-vous que tous les
tuyaux installés sont installés conformément aux codes locaux et les codes d'état ou, en l'absence de codes loCaux,
avec le National Electrical Code ou le code canadien de l'électricité (le cas échéant) et aux normes de plomberie de
l'industrie. Pour permettre un bon fonctionnement et un dégagement de service maintenir l'espace des réchauffeurs
adjacents. Les réchauffeurs installé trop près les uns des autres peuvent rencontrer des problèmes de fonctionnement
associés avec des échappements de gaz.
PORT DE SORTIE
INFÉRIEUR
(EAU CHAUDE)
À la piscine
Pour équilibrer le débit vers chaque
appareil de chauffage, 60 à 80 GPM
/ unité (recommandé).
Figure 7.
ORIFICE D'ENTRÉE
SUPÉRIEURE
(EAU FROIDE)
PORT DE SORTIE
INFÉRIEUR
(EAU CHAUDE)
Pour équilibrer le système,
étendez le tuyau à 12 pouces
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
Pour équilibrer le débit vers chaque
appareil de chauffage, 60 à 80 GPM
/ unité (recommandé).
Figure 8.
MASTERTEMP 125 Chauffe-eau pour piscine et spa guide d'installation et d'utilisation
ORIFICE D'ENTRÉE
SUPÉRIEURE
(EAU FROIDE)
Pour équilibrer le système,
étendez le tuyau à 12 pouces
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
Débitmètre

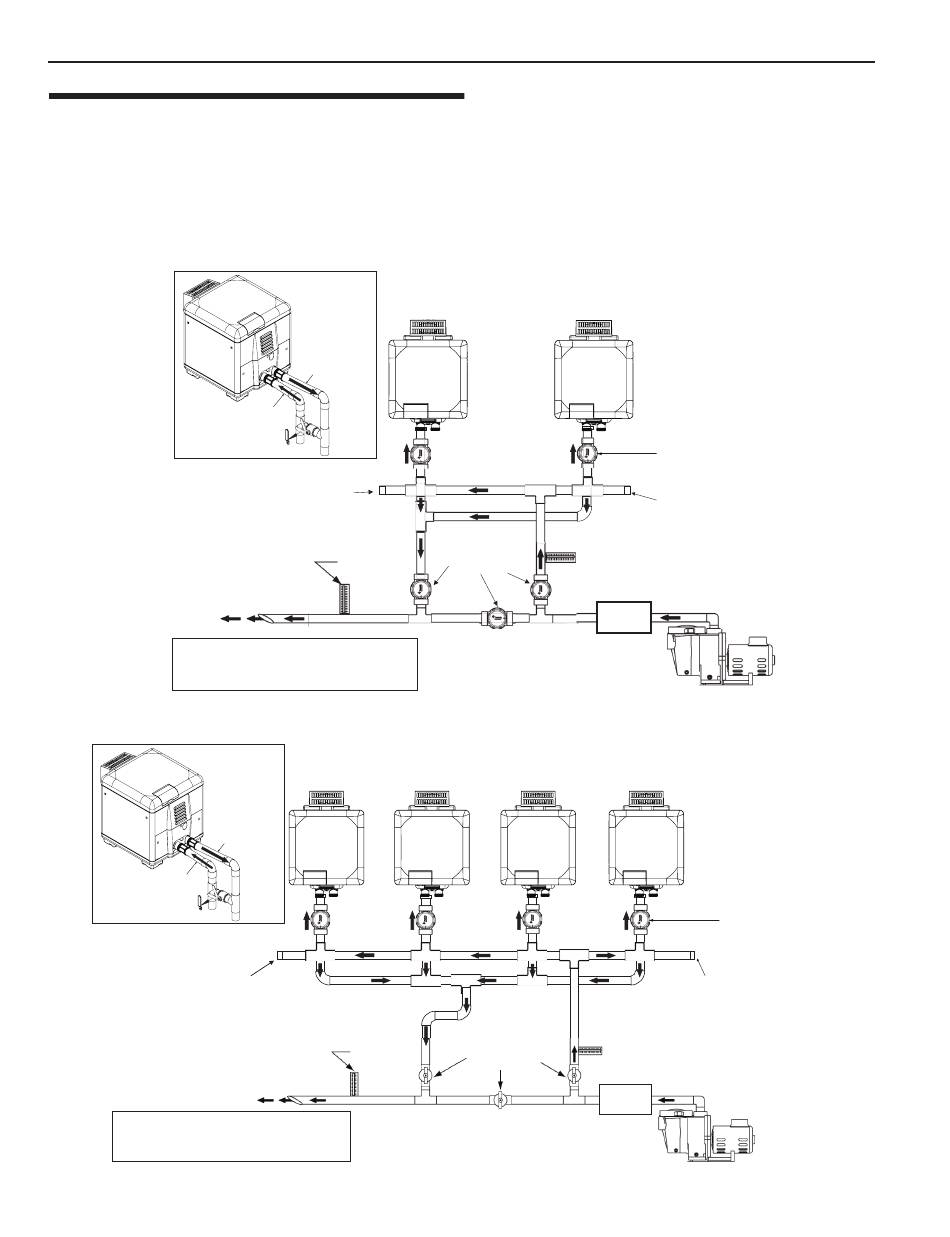

Schéma de plomberie hydraulique des deux réchauffeurs 125 MasterTemp
Port d'entrée
Débitmètre
À la piscine
Schéma de plomberie hydraulique des quatre réchauffeurs 125 MasterTemp
Vanne de
dérivation
Débitmètre
(bille)
FILTRE
Port d'entrée Port d'entrée
Vanne de
dérivation
Débitmètre
(bille)
FILTRE
Des clapets anti-retour et
des débitmètres en option
sur les entrées du réchauffeur
peuvent aider à équilibrer
le système.
Pour équilibrer le système,
étendez le tuyau à 12 pouces
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
Pompe
de piscine
Port d'entrée
Des clapets anti-retour et
des débitmètres en option
sur les entrées du réchauffeur
peuvent aider à équilibrer
le système.
Pour équilibrer le système,
étendez le tuyau à 12 pouces
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
Pompe de piscine
