Mise en service
5.6 Mise en service des fonctions

Connexion pour couplage CC

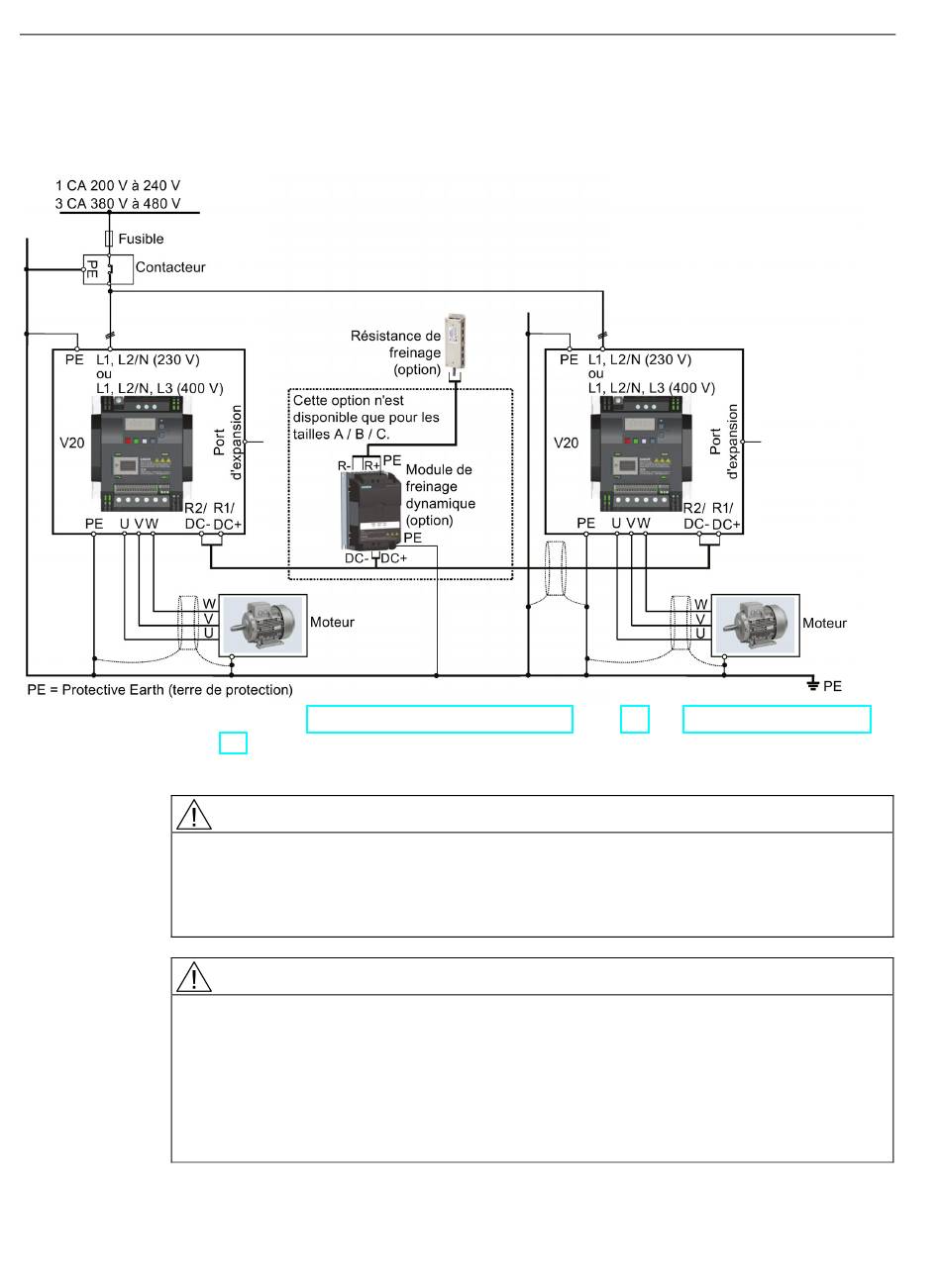

La figure suivante illustre la connexion du système au moyen d'un couplage CC.
Voir les sections "Connexions typiques du système (Page 37)" et "Description des bornes
(Page 40)" pour connaître les types de fusibles, les sections de câbles et les couples de
serrage des vis recommandés.
Destruction d'un variateur
Il est extrêmement important de s'assurer que la polarité des connexions du circuit
intermédiaire entre les variateurs est correcte. L'inversion de polarité des connexions des
bornes CC peut entraîner la destruction du variateur.
Sensibilisation à la sécurité
♠Les variateurs SINAMICS V20 couplés doivent être de même taille et présenter des
caractéristiques de tension d'alimentation identiques.
Les variateurs couplés doivent être raccordés au réseau par une disposition unique des
contacteurs et fusibles dimensionnée pour un seul variateur du type utilisé.
Au maximum deux variateurs SINAMICS V20 peuvent être reliés par un couplage CC.
132
ATTENTION
PRUDENCE
Variateur SINAMICS V20
Instructions de service, 09/2014, A5E34560200
