Ligações

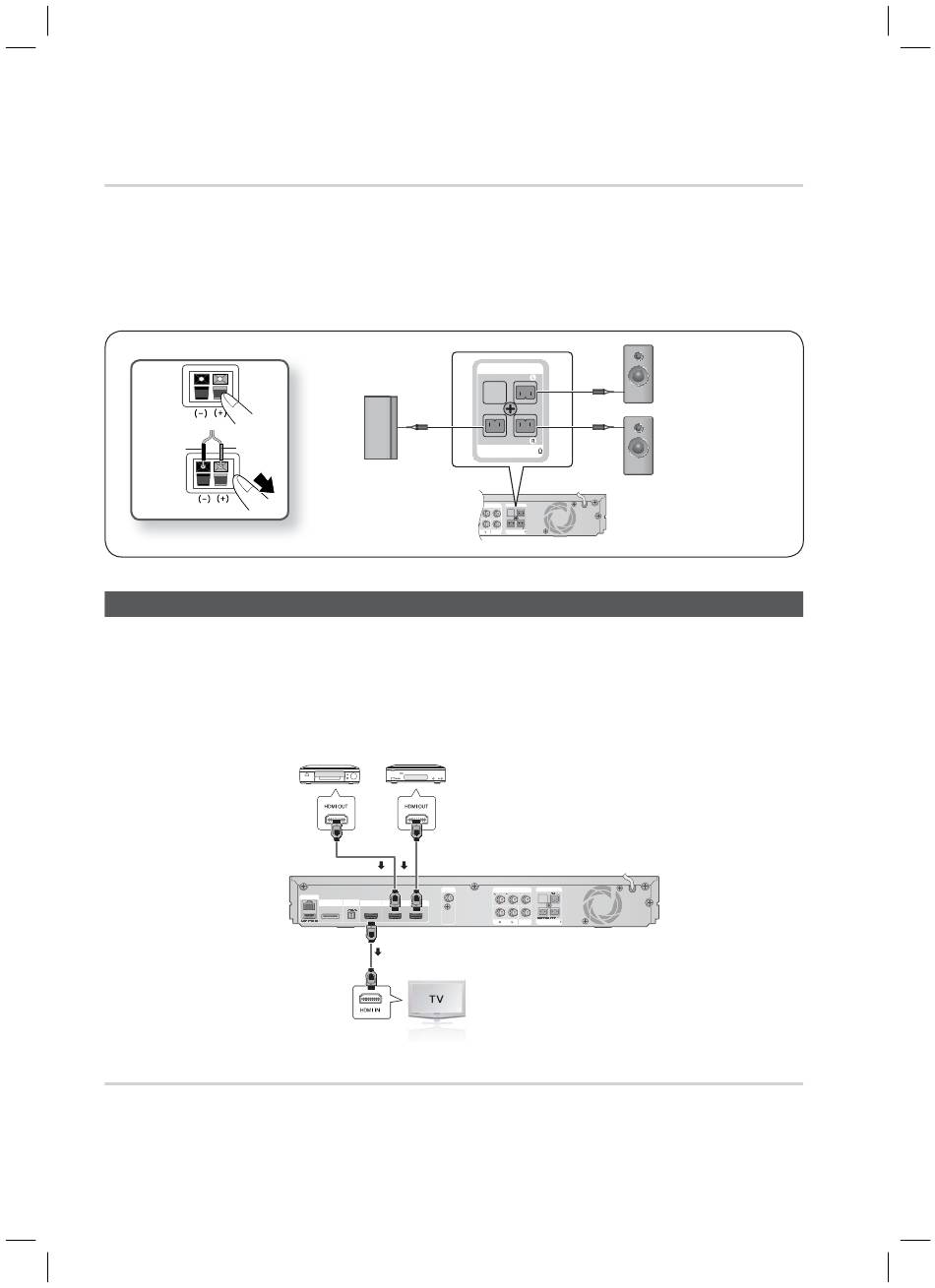

Ligar as colunas
1. Prima a patilha do terminal na parte posterior da coluna.
2. Introduza o fi o preto no terminal preto (–) e o fi o vermelho no terminal vermelho (+) e, em seguida,
solte a patilha.
3. Ligue as fi chas à parte posterior do produto, fazendo corresponder as cores das fi chas das colunas
com as cores das fi chas das colunas.
Preto Vermelho
Ligar Dispositivos Externos/Televisor através de HDMI
HDMI é a interface digital padrão para a ligação de dispositivos como um televisor, projector, leitor de
DVD, leitor de Blu-ray, Set-top Box e outros.
Uma vez que HDMI é um formato totalmente digital, pode desfrutar de vídeo e som de qualidade
digital tal como inicialmente criado, sem as distorções que podem surgir quando conteúdo digital é
convertido em analógico.
Leitor de DVD ou de Blu-ray
SAÍDA HDMI: Ligação a um televisor com um cabo HDMI (MELHOR
QUALIDADE)
Ligue um cabo HDMI (não fornecido) entre a fi cha HDMI OUT no painel posterior do produto e a fi cha
de HDMI IN do seu televisor.
✎
NOTA

Dependendo do televisor, algumas resoluções de saída HDMI podem não funcionar.
